本篇文章能让读者了解PLC控制系统设计的原则和一般流程；理解控制系统可靠性设计方法和调试方法；掌握硬件系统选型的方法。由于内容较多,我们分为三个片断。

PLC控制系统设计原则

▼

实用性

实用性是控制系统设计的基本原则。工程师在研究被控对象的同时，还要了解控制系统的使用环境，使得所设计的控制系统能够满足用户所有的要求。硬件上要尽量的小巧灵活，软件上应简洁、方便。

可靠性

可靠性是控制系统极其重要的原则。对于一些可能会产生危险的系统，必须要保证控制系统能够长期稳定、安全、可靠的运行，即使控制系统本身出现问题，起码能够保证不会出现人员和财产的重大损失。在系统规划初期，应充分考虑系统可能出现的问题，提出不同的设计方案，选择一种非常可靠且较容易实施的方案；在硬件设计时，应根据设备的重要程度，考虑适当的备份或冗余；在软件设计时，应采取相应的保护措施，在经过反复测试确保无大的疏漏之后方可联机调试运行。

经济性

这要求工程师在满足实用性和可靠性的前提下，应尽量使系统的软、硬件配置经济、实惠，切勿盲目追求新技术、高性能。硬件选型时应以经济、合用为准；软件应当在开发周期与产品功能之间作相应的平衡。还要考虑所使用的产品是否可以获得完备的技术资料和售后服务，以减少开发成本。

可扩展性

这要求工程师，在系统总体规划时，应充分考虑到用户今后生产发展和工艺改进的需要，在控制器计算能力和I/O端口数量上应当留有适当的裕量，同时对外要留有扩展的接口，以便系统扩展和监控的需要。

先进性

这要求工程师在硬件设计时，优先选用技术先进，应用成熟广泛的产品组成控制系统，保证系统在一定时间内具有先进性，不致被市场淘汰。此原则与经济性共同考虑，使控制系统具有较高的性价比。

PLC控制系统设计流程

▼

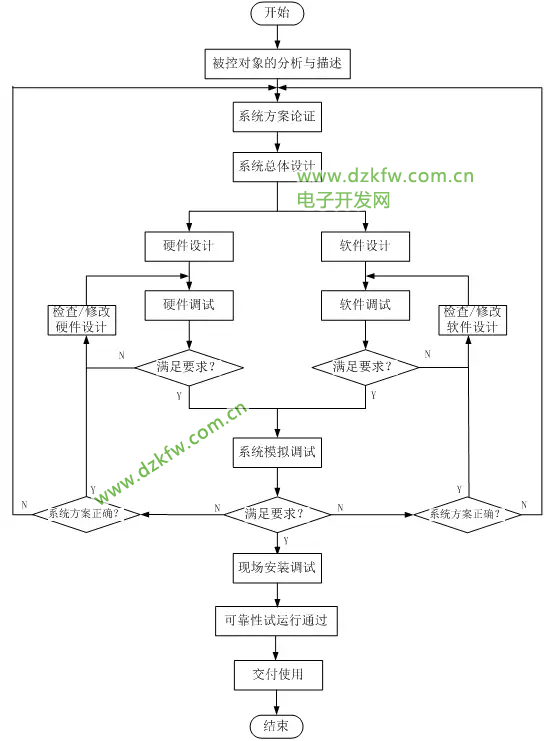

设计控制系统时应遵循一定的设计流程，掌握设计流程，可以增加控制系统的设计效率和正确性。PLC控制系统的一般设计流程如图1-1所示：

 被控对象的分析 与描述

▼

分析被控对象就是要详细分析被控对象的工艺流程，了解其工作特性。此阶段一定要与用户进行深入的沟通，确保分析的全面而准确。在控制系统设计时，往往需要达到一些特定的指标和要求，即满足实际应用或是客户需求。在分析被控对象时，必须考虑这些指标和要求。在全面的分析之后，就需要按照一定的原则，准确地用工程化的方法描述被控对象，为控制系统设计打好基础。

系统规模

根据被控对象的工艺流程、复杂程度和客户的技术要求确定系统的规模，可以分为大、中、小三种规模。确保硬件资源有一定裕量而不浪费。

小规模控制系统适用于单机或小规模生产过程，以顺序控制为主，信号多为开关量，且I/O点数较少（低于128点），精度和响应时间要求不高。一般选用S7-200就可达到控制要求

中等规模控制系统适用于复杂逻辑和闭环控制的生产过程，I/O点数较多（128点到512点之间），需要完成某些特殊功能，如PID控制等。一般选用S7-300等。

大规模控制系统适用于大规模过程控制、DCS系统和工厂自动化网络控制，I/O点数较多（高于512点），被控对象的工艺过程较复杂，对于精度和响应时间要求较高。应选用具有智能控制、高速通信、数据库、函数运算等功能的高档PLC，如S7-400等。

硬件配置

根据系统规模和客户的技术对控制系统I/O点数进行估算。分析被控对象工艺过程，统计系统I/O点数和I/O类型。按照设备和生产区域的不同进行划分，明确各个I/O点的位置和功能。再加上10%～20%的备用量列出详细的I/O点清单。

软件配置

根据控制系统设计要求选择适合的软件，包括系统平台软件、编程软件。

上位机监控软件的选择。首先需考虑监控的点数限制；是否有报警显示、趋势分析、报表打印以及历史记录功能。

控制功能

要正确的进行控制系统的规模选择，首先要了解各家控制器的特性，比如性能参数、应用场合、行业解决方案，以及可靠性和通用性等。如何选择一个控制系统，一般遵循以下几点：

控制系统是否需要冗余、I/O信号模块是否需要冗余、通讯是否需要冗余。

控制点数有多少，包括数字量输入和输出点数、模拟量输入和输出点数。

被控对象工艺是否复杂，是否需要实现特殊功能，比如防喘控制等。

系统正常运行时，控制器的负载率是否有足够的工作裕量；I/O信号点是否需要一定的余量。

针对数字信号，是否需要继电器隔离；考虑输入信号的电压和电流等级；输出信号是否需要固态继电器输出。

针对模拟量信号，是否需要安全隔离栅；信号的类型，电压型还是电流型；电压和电流的测量范围。不一样的信号类型，需要选择不一样的I/O信号模块。

用于温度测量的信号模块，考虑是热电阻还是热电偶。

信号模块是否需要在线带电插拔更换。如果需要，还需考虑附加特殊的背板插槽。

当系统和外部出现故障时，比如信号短路或锻炉，这时信号模块是否需要将输入输出信号自动切换到预先设置的安全值。如有要求，需考虑选用故障安全型的控制器和信号模块。

当需要和第三方设备通讯时，需考虑通讯距离的长短，以及相应的通讯接口协议等，选用不同的通讯模块。

针对系统中的重要连锁信号，是否需要特殊的SOE模块，来记录信号变化的时间先后顺序。

熟悉被控对象是设计控制系统的基础。只有深入了解被控对象以及被控过程，才能够提出合理科学的控制方案。

1）分析被控对象。详细分析被控对象的工艺流程，了解其工作特性。此阶段一定要与用户进行深入的沟通，确保分析得全面而准确。

2）画出工艺流程图。经过第一步，应对被控对象的整个工艺流程有了深入的了解，为了更直观、简洁的表示，画出工艺流程图，为后面的系统设计做准备。

3）分析并明确控制任务。根据已经做好的工艺流程图，工程师可以把用户提出的控制要求转换为专业术语，对其逐一进行分解，并从控制的角度将其中的要求转化为多个控制回路。对于过程控制系统可用P&ID图来表示其中的控制关系。

 PLC控制系统总体设计

▼

在控制系统设计之前，需要对系统的方案进行论证。主要是对整个系统的可行性作一个预测性的估计。在此阶段一定要全面地考虑到设计和实施此系统将会遇到的各种问题。如果没有做过相关项目的经验，应当在实地仔细考察，并详细地论证设计此系统中的每一个步骤的可行性。特别是在硬件实施阶段中，稍有不慎，就会造成很大的麻烦，轻则系统不成功，重则会造成严重的人员和财产的损失。工程实施的过程中的阻碍，往往都是由于这一步没有做足工夫而导致的。

系统的总体设计关系到整个系统的总体构架，每个细节都必须经过反复斟酌。首先要能够满足用户提出的基本要求；其次是确保系统的可靠性，不可以经常出现故障，就算出现故障也不会造成大的损失；然后在经济性等方面予以考虑。

一般来说，在系统总体设计时，需要考虑下面几个问题：

（1）确定系统是用PLC单机控制，还是PLC联网控制；确定系统是采用远程I/O还是本地I/O。主要根据系统的大小及用户要求的功能来选择。对于一般的中小型过程控制系统来说，PLC单机控制已基本能够满足功能要求。但也可借鉴集散控制系统的理念，即将危险和控制分散，管理与监控集中。这样可以大大提高系统的可靠性。

（2）是否需要与其它部分通信。一个完整的控制系统，至少会包括三个部分：控制器、被控对象和监控系统。所以对于控制器来说，至少要跟监控系统之间进行通讯。至于是否跟另外的控制单元或部门通讯要根据用户的要求来决定。一般来说，如果用户没有要求，也都会留有这样的通讯接口。

（3）采用何种通信方式。一般来说，在现场控制层级用PROFIBUS DP；而从现场控制层级到监控系统的通讯用PROFINET。但有时候也可互相通用，根据具体情况选择合适的通信方式。

（4）是否需要冗余备份系统。根据系统的所要求的安全等级，选择不同的办法。在数据归档时，为了让归档数据不丢失，可以使用OS服务器冗余；在自动化站（Automation Station，AS），为了使系统不会因故障而导致停机或不可预知的结果，可以使用控制器冗余备份系统。选择适当的冗余备份，可以使系统的可靠性得到大幅提高。

在进行控制系统选型之前，首先考虑系统的网络结构是怎样搭建的，网络结构示意图如图1-2所示。

确定系统的操作站、过程控制站的数目和位置，相互之间是怎样连接的。是否需要工业以太网交换机。

一般情况下，现场控制室和主控制室与电气控制柜分别安放在两个地方，且距离较远，为保证信号的稳定可靠，会考虑用光缆来连接各自的交换机。同时，为了通讯线路的冗余，会考虑选用带荣誉管理功能的工业以太网交换机，将现场操作站和过程控制站组成一个光纤环网。这样，即使有一个方向的通讯断开，也可通过另一个方向继续通讯。

对于过程控制站和现场信号之间的连接，传统的连接方式是将现场信号直接通过硬件连接到过程控制站上。这样如果距离太远，信号传输会有损耗，尤其是模拟量信号。且当信号点很多时，布线也较复杂，浪费材料。所以，一般需在现场安装分布式I/O从站（如果现场为危险区，需选用本质安全型的分布式I/O从站），将现场信号直接连接到I/O从站上，在通过现场总线的方式将信号传送到过程控制站。



---

随着技术的发展，plc的应用越来越广泛，我们有必要更近一步的去了解PLC，本文将的是PLC控制系统的七大设计步骤。
　　PLC控制系统设计7个步骤步骤：
　　第一.熟悉被控对象，制定控制方案
　　分析被控对象的工艺过程及工作特点，了解被控对象机、电、液之间的配合，确定被控对象对 PLC控制系统的控制要求。
　　第二.确定I/O设备
　　根据系统的控制要求，确定用户所需的输入(如按钮、行程开关、选择开关等)和输出设备(如接触器、电磁阀、信号指示灯等)由此确定PLC的I/O点数。
　　第三.选择PLC
　　选择时主要包括PLC机型、容量、I/O模块、电源的选择。
　　第四.分配PLC的I/O地址
　　根据生产设备现场需要，确定控制按钮，选择开关、接触器、电磁阀、信号指示灯等各种输入输出设备的型号、规格、数量;根据所选的PLC的型号列出输入/输出设备与PLC输入输出端子的对照表，以便绘制PLC外部I/O接线图和编制程序。
　　第五.设计软件及硬件进行PLC程序设计，进行控制柜(台)等硬件的设计及现场施工。
　　由于程序与硬件设计可同时进行，因此，PLC控制系统的设计周期可大大缩短，而对于继电器系统必须先设计出全部的电气控制线路后才能进行施工设计。
　　第六.联机调试
　　联机调试是指将模拟调试通过的程序进行在线统调。开始时，先不带上输出设备(接触器线圈、信号指示灯等负载)进行调试。利用编程器的监控功能，采分段调试的方法进行。各部分都调试正常后，再带上实际负载运行。如不符合要求，则对硬件和程序作调整。通常只需修改部分程序即可，全部调试完毕后，交付试运行。经过一段时间运行，如果工作正常、程序不需要修改则应将程序固化到EPROM中，以防程序丢失。
　　第七.整理技术文件
包括设计说明书、电气安装图、电气元件明细表及使用说明书等。
总而言之，设计PLC应用系统时，首先是进行PLC应用系统的功能设计，即根据被控对象的功能和工艺要求，明确系统必须要做的工作和因此必备的条件。然后是进行PLC应用系统的功能分析，即通过分析系统功能，提出PLC控制系统的结构形式，控制信号的种类、数量，系统的规模、布局。最后根据系统分析的结果，具体的确定PLC的机型和系统的具体配置。
