信捷PLC使用

• • 一、软件熟悉和了解PLC
  • 学习内容
  • 信捷PLC编程工具软件的使用。
  • 了解PLC的运行和停止的区别,了解PLC的梯形图程序的扫描方式。
  • 基本指令的学习，熟悉梯形图编程(比如加减乘除、输入输出，TMR，MOV指令等简单指令的使 用)。
  • 考核内容
  • 1. 实操内容： 用梯形图实现流水灯功能（注：必须使用TMR指令）。
  • 2. 对所学习指令能简单掌握

一、软件熟悉和了解PLC

学习内容

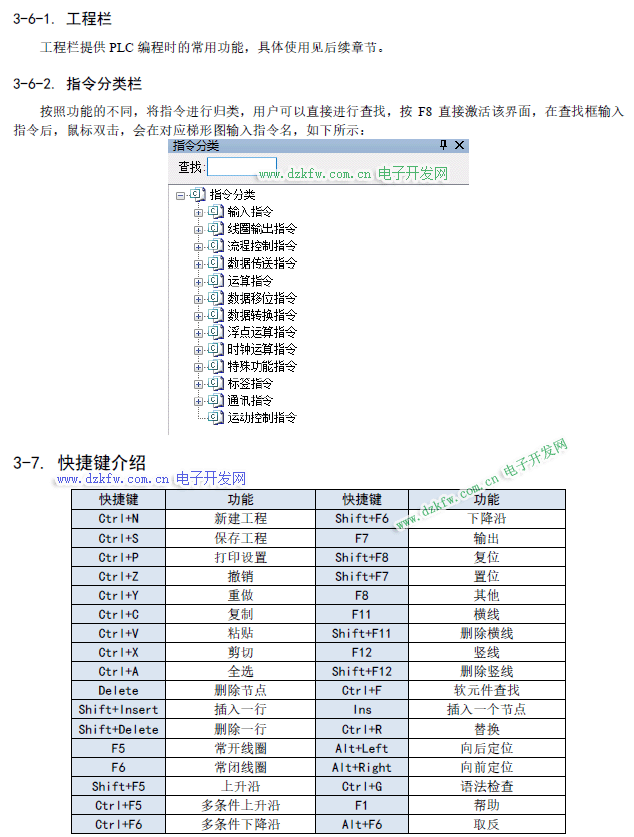

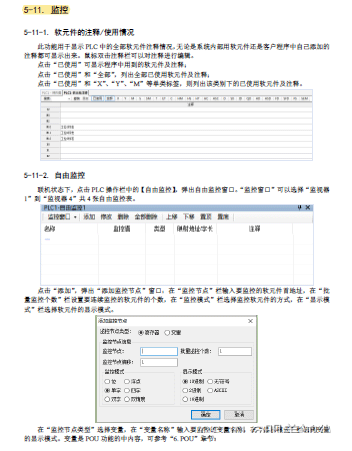

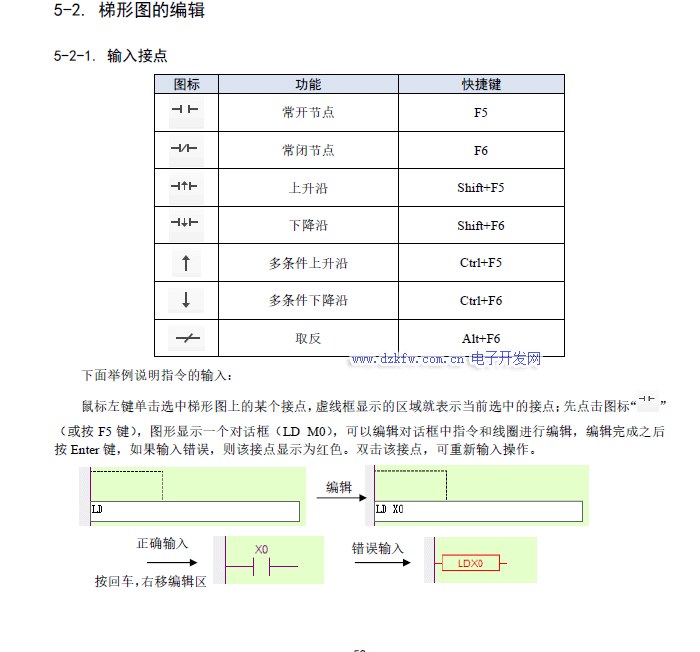

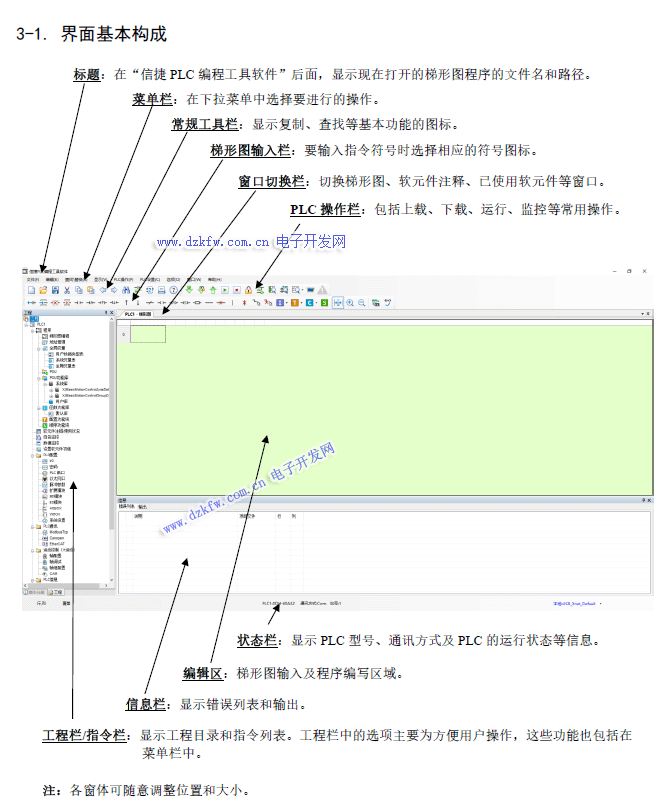

信捷PLC编程工具软件的使用。

了解PLC的运行和停止的区别,了解PLC的梯形图程序的扫描方式。

PLC有两种工作方式：运行(RUN)与停止(STOP)。

处于停止工作模式时，PLC只进行内部处理和通信服务等内容。

当处于运行工作模式时，PLC要进行内部处理、通信服务、输入处理、执行程序和输出处理的操作，然后按上述过程循环扫描工作。

PLC的这种周而复始的循环工作方式称为扫描工作方式。
循环扫描的工作方式是PLC的一大特点，也可以说PLC是“串行”工作的，这和传统的继电器控制系统“并行”工作有质的区别，PLC的串行工作方式避免了继电器控制系统中触点竞争和时序失配的问题。

把PLC比作两个人甲，乙，丙三个小机器人

第一步：第一步甲用眼睛看输入点有哪些接通了。
第二步：甲把看到的写到纸上，然后把纸给乙。
第三步：乙根据纸上输入点的状态执行程序。
第四步：执行完程序以后，乙把全部需要输出的点Q写到纸上，然后把纸给丙。
第五步：丙看根据乙给的纸去把需要输出的点接通

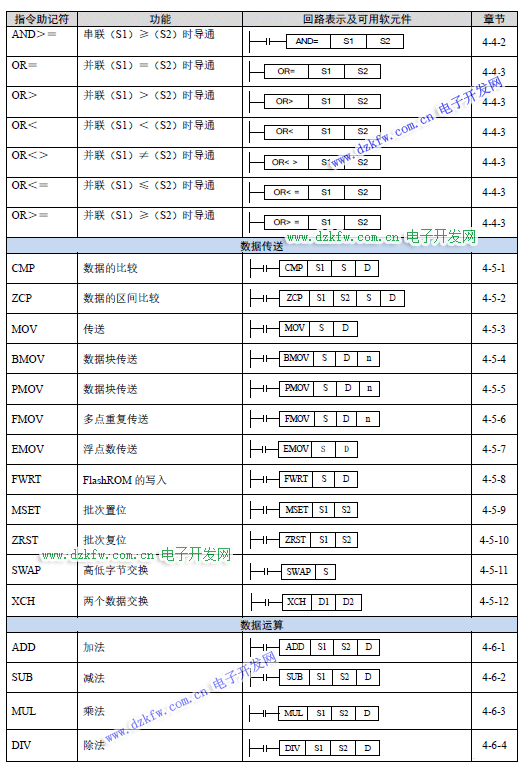

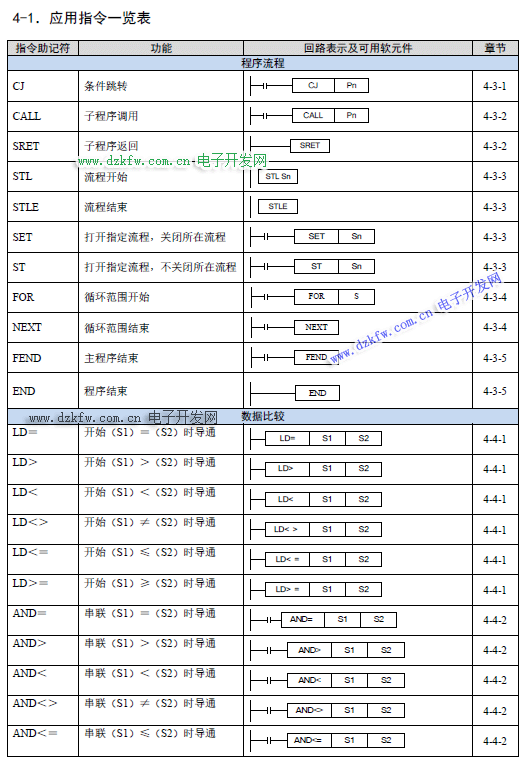

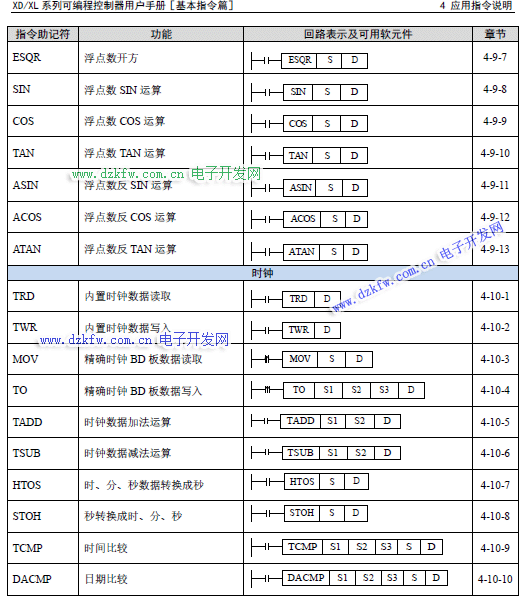

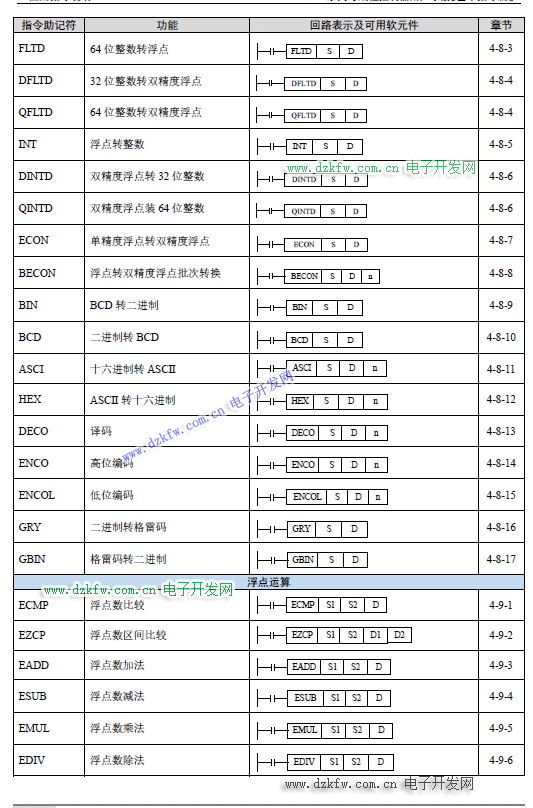

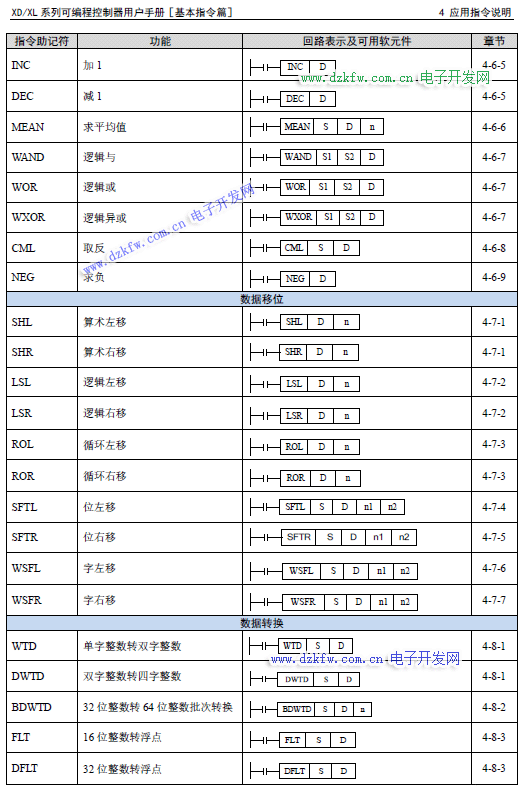

基本指令的学习，熟悉梯形图编程(比如加减乘除、输入输出，TMR，MOV指令等简单指令的使 用)。

LD 取正
LDI 取反
OUT 输出
AND 与
ANI 与反转
OR 或 ORI
或反转

LDP 取脉冲上升沿
LDF 取脉冲下降沿
ANDP 与脉冲上升沿
ANDF 与脉冲下降沿
ORP 或脉冲上升沿
ORF 或脉冲下降沿

LDD 直接从触点上读取状态
LDDI 直接读取常闭触点
ANDD 直接从触点上读取状态，串联连接
ANDDI 直接读取常闭触点，串联连接
ORD 直接从触点上读取状态，并联连接
ORDI 直接读取常闭触点，并联连接
OUTD 直接输出到触点

ORB 回路块或 串联回路块的并联连接
ANB 回路块与 并联回路块的串联连接
MCS 主控 新母线开始
MCR 主控复位 母线复归
ALT 取反 线圈取反
PLS 上升沿脉冲
PLF 下降沿脉冲
SET 置位
RST 复位
CNT 输出
CNT_D 输出
DCNT 输出
DCNT_D 输出
RST 复位

定时器
TMR 输出
TMR_A 输出
END 结束
GROUP
GROUPE




ADD 加法运算啊

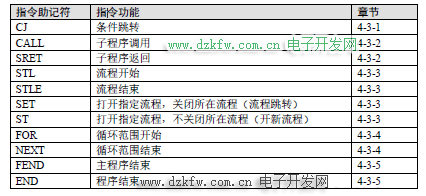

条件跳转[CJ]
CJ 作为执行序列一部分的指令，可以缩短运算周期及使用双线圈。

循环 [FOR]、[NEXT]

考核内容

1. 实操内容： 用梯形图实现流水灯功能（注：必须使用TMR指令）。

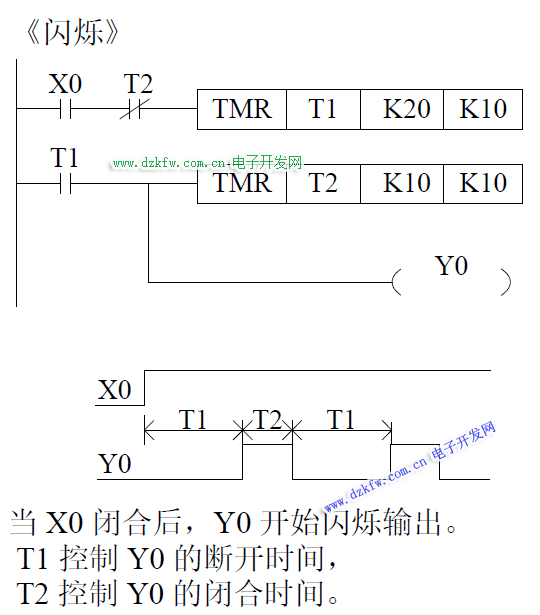

以一个灯亮灭为基础（闪烁）


构建8个LED的闪烁，通过定时器赋予不一样的闪烁时长，达到流水灯的效果.
0.25s 0.5s 0.75s 1s 1.25s 1.5s 1.75s 2s

2. 对所学习指令能简单掌握

可以
