开关电源电路原理图(TOP249Y)

作者:佚名    文章来源:网络整理    点击数:58    更新时间:2025/5/8

TOP249Y构成的一款开关电源电路原理图

  图中C 6为X 型电容,滤除电网之间的 串模干扰。L2为共模抑制器,可以滤除共模干扰,C 1 为输入滤波电容。R 11使用2MΩ的电阻值实现欠压和过压检测,同时提供降低输出电压频率纹波的电压前馈。

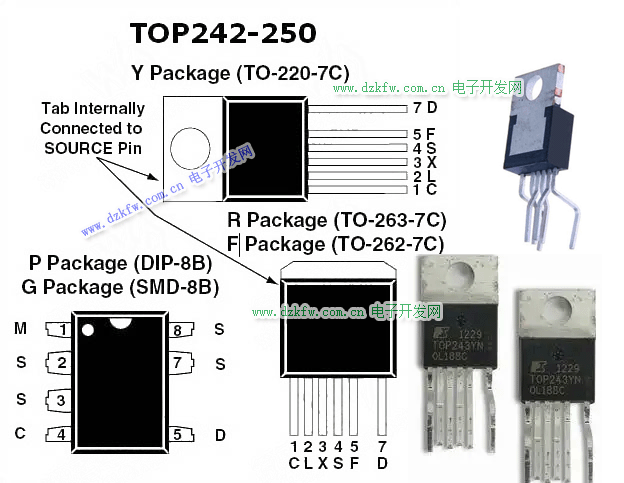

TOP249管脚定义图

  TOP249Y 在本电路中的直流电压范围为100~ 450 V,一旦超出了该电压范围,TOP249Y 将自动关闭。电阻R 10使用20. 5 K 电阻值从外部将流限值设定为仅略高于低电压工作时的满载峰值电流,从而允许使用更小的变压器磁芯,同时避免启动和输出负载瞬态的磁芯饱和。VR1即瞬电压抑制管,型号是P6KE200, 电容C 11与之并联以降低齐纳箝位的损耗。

        D1为阻断二极管型号可选UF4006.目标钳位电压平均值约为180 V.R 4, R 5, R 6为输出电压的取样电阻,取样后与TL431的内部基准电压进行比较,产生误差电压,再通过PC817A 光耦反馈到控制引脚C, 进而改变TOP249Y 的输出占空比,从而稳定输出电压。
TOP249Y构成的一款开关电源电路原理图
