简单逆变器制作,手把手教你做小型逆变器

作者:佚名    文章来源:本站原创    点击数:5569    更新时间:2012-12-23

  逆变器(inverter)是把直流电能(电池、蓄电瓶)转变成交流电(一般为220v50HZ正弦或方波)。应急电源,一般是把直流电瓶逆变成220V交流的。通俗的讲,逆变器是一种将直流电(DC)转化为交流电(AC)的装置。

  至于我在这里教大家做的逆变器,和一般的逆变器不一样,这个逆变器是高频逆变器,一般用于驱动几百瓦的灯泡,能够轻易满足户外照明的用途。逆变器想要大功率就要用IGBT,我这里主要讲的是用场效应管做逆变器。

  嗯,为什么不用三极管,而用场效应管呢?原因就是:

  (1)场效应管是电压控制器件,它通过VGS来控制ID;

  (2)场效应管的输入端电流极小,因此它的输入电阻很大。

  (3)它是利用多数载流子导电,因此它的温度稳定性较好;

  (4)它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数;

  (5)场效应管的抗辐射能力强;

  (6)由于不存在杂乱运动的少子扩散引起的散粒噪声,所以噪声低。

  而且今天教大家做的逆变器,不能用三极管做,只能用场效应管或IGBT。

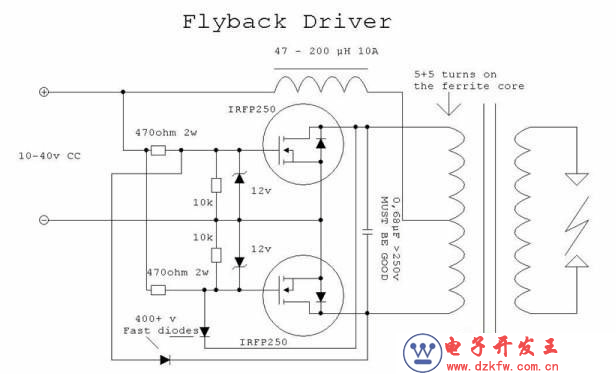

  这个逆变电路就是大家熟悉的ZVS(软开关电路)如下图。

ZVS逆变电路电路图

这个电路特别在高效率,深受电子爱好者的称赞,原因是场效应管发热很少,几乎不发热。

  原因就是软开关,至于ZVS就不多说了。

  准备以下零件:

  10K 1/4W 电阻 X2

  470欧 3W电阻 X2

  1N4007二极管 X2

  12V稳压管 X2

  1200V 0.3μ电磁炉电容 X2

  磁环(电脑电源上有得拆) X1

  1MM漆包线 1米

  1.2M漆包线 数米

  接线端子2P(脚距5mm) 3个

  接线端子3P(脚距5mm) 2个

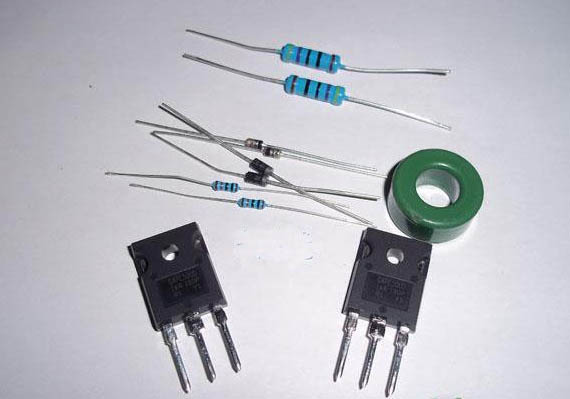

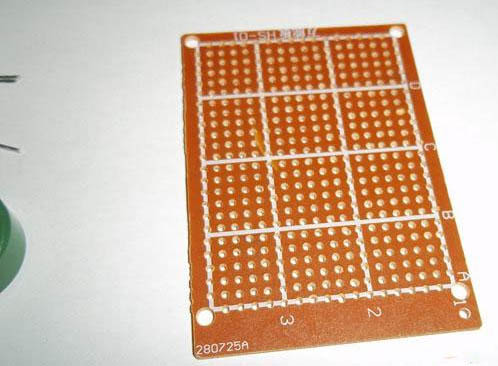

  零件如下图。

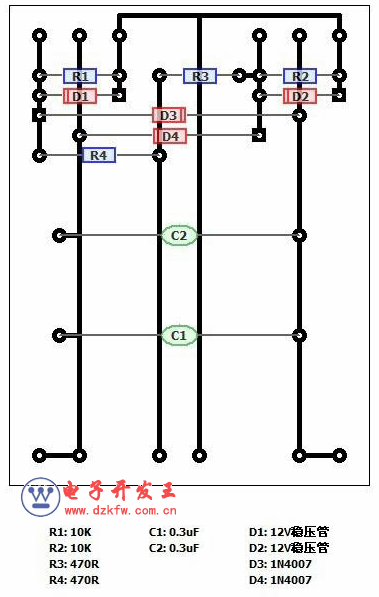

  然后发给布线图,免得一些人迷惘不懂怎么布线。

 逆变器布线图


Tags:电源分析,手机电源,充电器
责任编辑:admin
