三极管开关:双三极管组成的电源切换开关

作者:佚名    文章来源:本站原创    点击数:    更新时间:2012-1-29

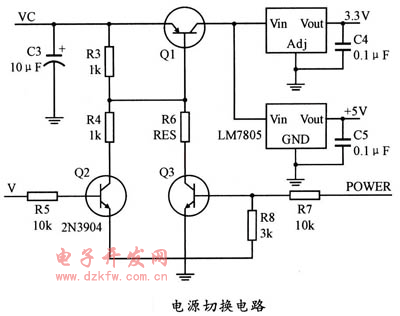

电源切换电路主要的功能是在系统关机时,转由锂电池给USB供电并完成数据的保存,其电源切换如图4所示。图中,当外部开机后,V为高电平使三极管Q2导通,同时把Q1的基极拉至低电平,使其导通。外部电源V经过二极管D1后(VC)给单片机电路和USB供电。由于程序在初始时把POWER置高,所以,此时Q2也是导通的。当系统关机后,V变成低电平,三极管Q2截止。但是,由于此时Q3是导通的,所以Q1仍导通,只是此时是由锂电池供电来完成数据的保存,这时,单片机的定时器l开始工作,并在延时10 s后,使POWER的输出为低电平,从而使Q3关断,并最终使Q1的基极变高,整个记录仪关闭。

三极管开关电路图
