74HC244
74HC244芯片是8路三态缓冲驱动器，内部共有两个四位三态缓冲器，使用时可分别以1G和2G作为它们的选通工作信号。 当1G和2G都为低电平时，输出端Y和输入端A状态相同；当1G和2G都为高电平时，输出呈高阻态。 缓冲类型:非反相

电源电压范围:2V to 6V

封装类型:SOIC

针脚数:20

工作温度范围:-40°C to +125°C

封装类型:SOIC

器件标号:74

工作温度最低:-40°C

工作温度最高:125°C

电源电压:5V

电源电压最大:6V

电源电压最小:2V

芯片标号:74HC244

表面安装器件:表面安装

输入数:1

逻辑功能号:244

逻辑芯片功能:八缓冲/线路驱动器(三态)

逻辑芯片基本号:74244

逻辑芯片系列:HC

门电路数:8

74HC244 是一款常见的驱动信号芯片，常用于各种单片机mcu系统中，单片机io口输出的电流很小而244芯片就是用来放大电流，他是具有三态输出的八路缓冲器和线路驱动器，他与74HC245的唯一区别是 74HC244是单向的，数据只能从A端流向Y端，而74HC245则是双向的。他们的驱动能力相同。

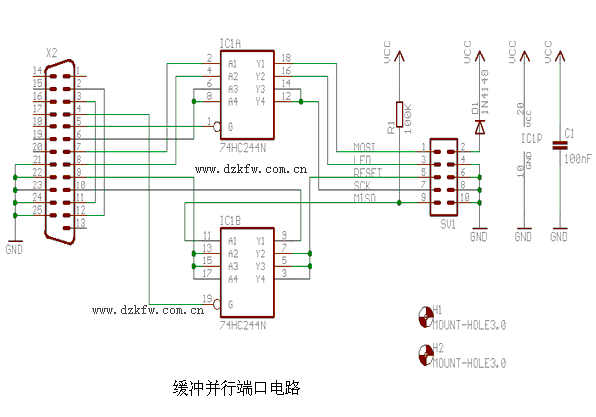

74HC244也常常用于隔离，比如单片机和并口等设备直连理论上可以直接用单片机的几根I/O口接并口线，但如果电路板没做好，可能会连带把计算机并口烧坏，所以要加个74HC244芯片隔离一下
74HC244 是CMOS电路，74ls244 是双极晶体管型电路，二者的特性差别很大，LS器件是淘汰型，尽量不要选用。
74HC240，74HC241，74HC244为同一系列的产品，他们的区别很小在引脚及其功能方面下面的中文资料中都有详细的说明.

74HC244管脚图

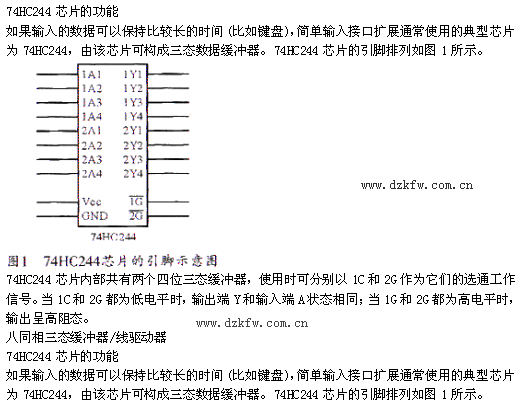

下面介绍74HC244的功能：

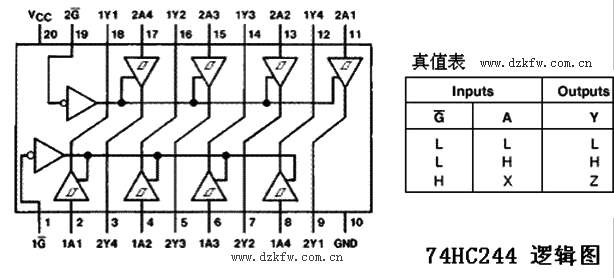

74HC244逻辑图和真值表

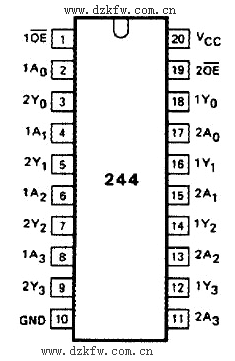

   dip封装的74hc244引脚图

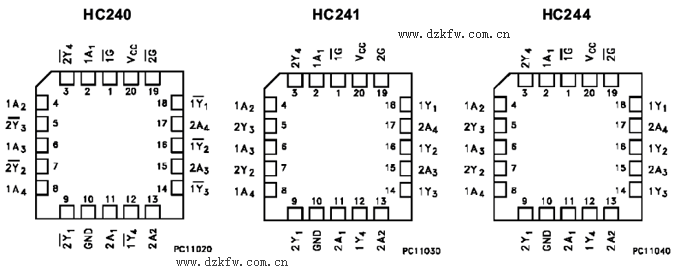

贴片74hc244引脚图
