AT89S52单片机特点及引脚图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2010-9-22
AT89S52是一种低功耗、高性能CMOS8位微控制器,具有8K在系统可编程Flash 存储器。AT89S52使用Atmel公司高密度非易失性存储器技术制造,与工业80C51产品指令和引脚完全兼容。片上Flash允许程序存储器在系统 可编程,亦适于常规编程器。在单芯片上,AT89S52拥有灵巧的8 位CPU和在系统可编程Flash,使AT89S52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。
 AT89S52具有以下标准功能:

与MCS51兼容;
 8K支持在线编程(ISP)的FLASH结构程序存储器,1000次擦写寿命;
 工作电压为4.0V~5.5V;
 全静态工作:0~24MHz;
 3级程序安全加密保护;
 256*8位内部RAM;
 32个可编程I/O端口;
 3个16位定时器/计数器;
 8个中断源;
 一个全双工异步串口;
 支持低功耗及掉电模式;
 支持中断从掉电模式唤醒;
 内置看门狗;
 双数据指针;
 工业级产品,温度范围(-40°C到85°C),PU为无铅环保产品。

 另外,AT89S52可降至0Hz静态逻辑操作,支持2种软件可选择节电模式。空闲模式下,CPU停止工作,允许RAM、定时器/计数器、串口中断继续工作。掉电保护方式下,RAM内容被保存,振荡器被冻结,单片机一切工作停止,直到下一个中断或硬件复位为止。

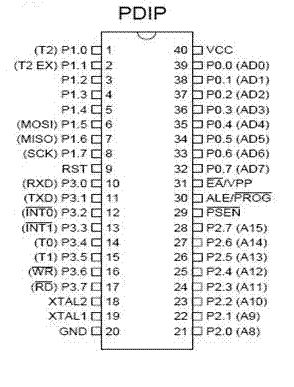

 其PDIP图如右图所示:
 AT89S52单片机特点及引脚图
