单片机制作的12864数字钟

作者:佚名    文章来源:本站原创    点击数:    更新时间:2008-12-4

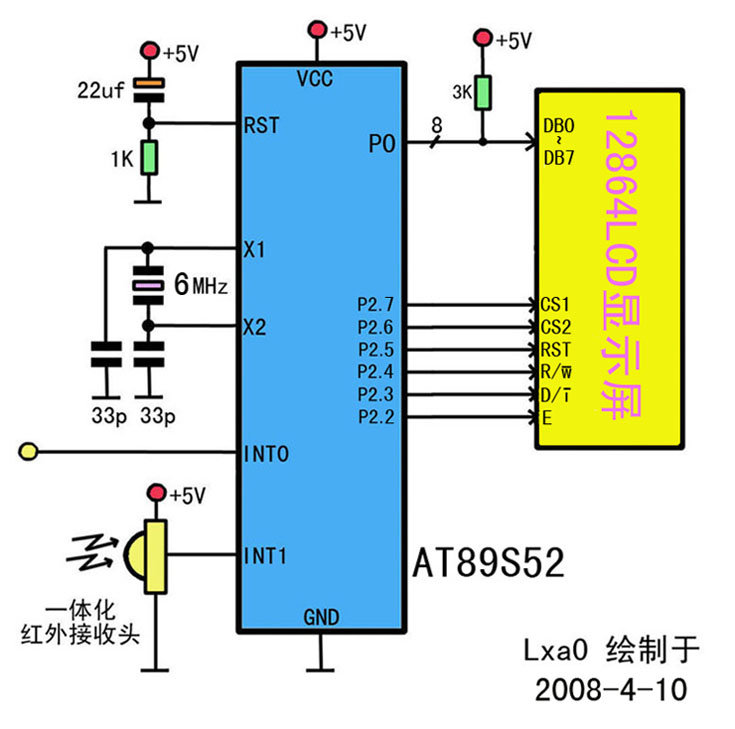

单片机数字钟原理图

单片机数字钟完整原程序如下:

;Lxa0--12864LCD数字钟代码2008-6-21


;************************************************定义端口
CS1 EQU P2.7    ;CS1=L,选择左半屏
CS2 EQU P2.6    ;CS2=L,选择右半屏
RESET EQU P2.5    ;L=Lcm复位有效
RW EQU P2.4    ;H=读,L=写
RS EQU P2.3    ;H=写数据,L=写指令
E EQU P2.2    ;L读写使能


com EQU 30H                             ;指令寄存器
dat EQU 31H                             ;数据寄存器
DATZC   EQU     32H                             ;读数据暂存寄存器


DH EQU 33H                             ;行地址
DY EQU 34H                             ;页地址
DL EQU 35H                             ;列地址

;************************************************
org 0000h
ljmp mm
org 000bh
ljmp ttxx
org 0013h
ljmp tt1

;************************************************初始化
                ORG  0100H
mm:  mov th0,#03ch          ;T0设初始值
                mov tl0,#0b0h          ;TH0=3ch,TL0=b0h
                mov tmod,#91h          ;T0设方式1
                mov tcon,#14h          ;T0设控制方式
                mov ie,#86h            ;设中断允许
                mov ip,#04h            ;设中断优先级别
                mov sp,#7fh            ;设堆栈入口
                mov r0,#0              ;区1间址用
                mov r1,#0              ;显示对象的首地址
                mov r2,#0              ;显示对象的宽度
                mov 08h,#2fh           ;解码转换用
                mov 09h,#07h           ;解码转换用
                mov 10h,#50h           ;读红外波头存放首址
                mov 11h,#2fh           ;读红外波头48个
                mov 20h,#00h           ;动作标志位1
                mov 21h,#00h           ;动作标志位2
                mov 22h,#00h           ;备用
                mov 23h,#00h           ;备用
                mov 24h,#00h           ;备用
                mov 25h,#7             ;周
                mov 26h,#1             ;日
                mov 27h,#7             ;月
                mov 28h,#00h           ;5次
                mov 29h,#00h           ;2次
                mov 2ah,#00h           ;秒个位
                mov 2bh,#00h           ;秒十位
                mov 2ch,#00h           ;分个位
                mov 2dh,#00h           ;分十位
                mov 2eh,#00h           ;时个位
                mov 2fh,#00h           ;时十位
                mov 30h,#00h           ;com占用
                mov 31h,#00h           ;dat占用
                mov 32h,#00h           ;读数据暂存
                mov 33h,#00h           ;行
                mov 34h,#00h           ;页
                mov 35h,#00h           ;列
  MOV P0,#0FFH
                MOV P0,#0FFH
                LCALL YS300                  ;延时等待稳定
                CLR RESET                  ;LCD复位
  LCALL YS300                  ;延时300mS
                SETB RESET
                CLR CS1                    ;选中双屏
                CLR CS2
                MOV com,#3EH               ;关显示
  LCALL Wcom
                MOV     com,#3fh               ;开显示开光标
                LCALL Wcom
                LCALL CLEAR                  ;清屏
                LCALL CSH                    ;lcd行页列复位
                CLR CS1
                SETB CS2
                MOV 33H,#0C0H              ;设行单元初值
                MOV 34H,#0BEH              ;设页单元初值
                MOV 35H,#40H               ;设列单元初值
                MOV     com,33H                ;设置起始为第1行
                LCALL Wcom
                MOV     com,34H                ;设置第1行0页
                LCALL Wcom
                MOV     com,35H                ;设置第1行0列
                LCALL Wcom
                MOV     R1,#0                  ;写入乌
                LCALL lxazzz
                MOV     com,33H                ;设置起始为第1行
                LCALL Wcom
                MOV     com,34H                ;设置第1行0页
                LCALL Wcom
                MOV     com,35H                ;设置第1行0列
                LCALL Wcom
                MOV     R1,#24                 ;写入石
                LCALL lxazzz
                MOV     com,33H                ;设置起始为第1行
                LCALL Wcom
                MOV     com,34H                ;设置第1行0页
                LCALL Wcom
                MOV     com,35H                ;设置第1行0列
                LCALL Wcom
                MOV     R1,#48                 ;写入化
                LCALL lxazzz
                MOV     com,33H                ;设置起始为第1行
                LCALL Wcom
                MOV     com,34H                ;设置第1行0页
                LCALL Wcom
                MOV     com,35H                ;设置第1行0列
                LCALL Wcom
                MOV     R1,#72                 ;写入宾
                LCALL lxazzz
                MOV     com,33H                ;设置起始为第1行
                LCALL Wcom
                MOV     com,34H                ;设置第1行0页
                LCALL Wcom
                MOV     com,35H                ;设置第1行0列
                LCALL Wcom
                MOV     R1,#96                 ;写入馆
                LCALL lxazzz
                SETB CS1
                CLR CS2
                MOV 33H,#0C0H              ;设行单元初值
                MOV 34H,#0BEH              ;设页单元初值
                MOV 35H,#40H               ;设列单元初值
                MOV     com,33H                ;设置起始为第1行
                LCALL Wcom
                MOV     com,34H                ;设置第1行0页
                LCALL Wcom
                MOV     com,35H                ;设置第1行0列
                LCALL Wcom
                MOV     R1,#120                ;写入李
                LCALL lxazzz
                MOV     com,33H                ;设置起始为第1行
                LCALL Wcom
                MOV     com,34H                ;设置第1行0页
                LCALL Wcom
                MOV     com,35H                ;设置第1行0列
                LCALL Wcom
                MOV     R1,#144                ;写入小
                LCALL lxazzz
                MOV     com,33H                ;设置起始为第1行
                LCALL Wcom
                MOV     com,34H                ;设置第1行0页
                LCALL Wcom
                MOV     com,35H                ;设置第1行0列
                LCALL Wcom
                MOV     R1,#168                ;写入安
                LCALL lxazzz
                MOV     com,33H                ;设置起始为第1行
                LCALL Wcom
                MOV     com,34H                ;设置第1行0页
                LCALL Wcom
                MOV     com,35H                ;设置第1行0列
                LCALL Wcom
                MOV     R1,#192                ;写入制
                LCALL lxazzz
                MOV     com,33H

[1] [2] [3] [4] [5] [6] 下一页
