贴片元件 SMT电子元件的认知与识别,配套大量图片帮助识别

作者:佚名    文章来源:网络整理    点击数:61    更新时间:2025/5/2

一、常见的电子元器件的分类

(1)、电阻类(Res):电子学符号R

贴片电阻

贴片电阻

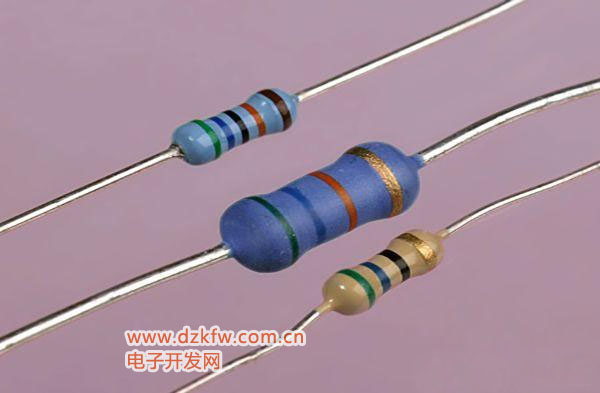

色环电阻

色环电阻

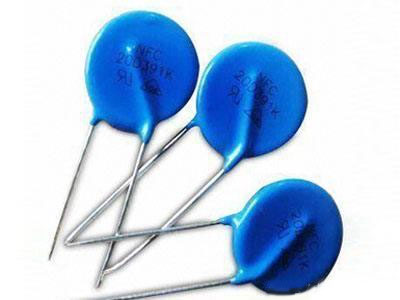

压敏电阻

压敏电阻

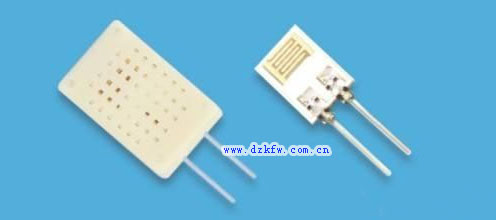

温敏电阻

温敏电阻

(2)、电容类(Cap):电子学符号C

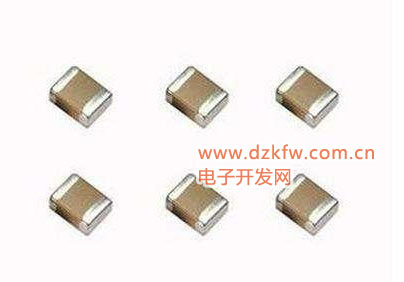

贴片电容

MLCC贴片电容

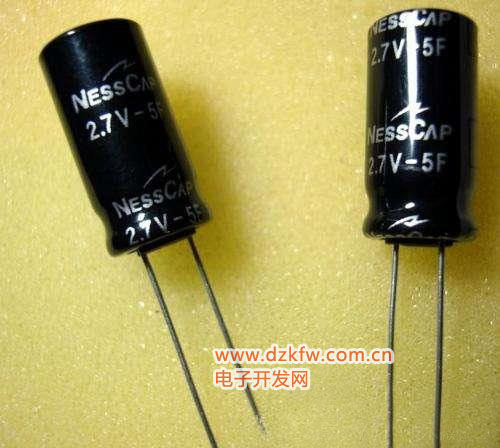

直插式铝电解电容

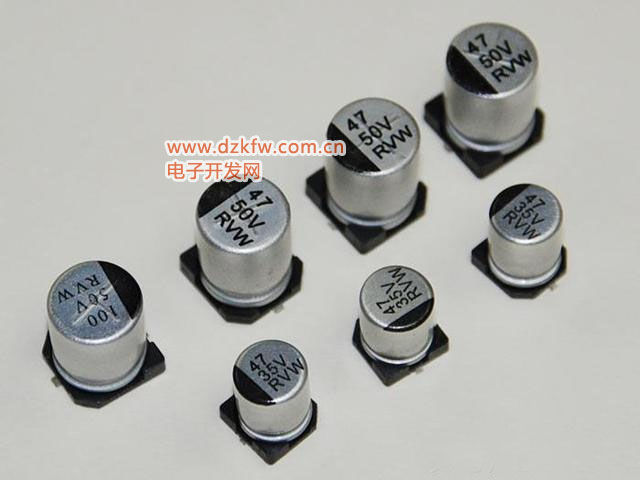

贴片式电解电容

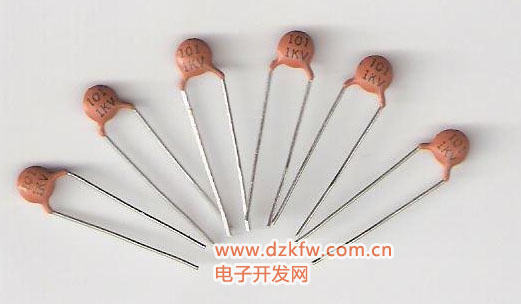

磁片电容

磁片电容

磁片电容

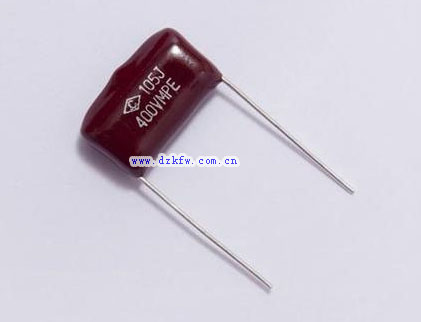

聚酯电容

聚酯电容

钽电容

钽电容

(3)、电感类(IND):电子学符号L

贴片叠层电感

贴片叠层电感

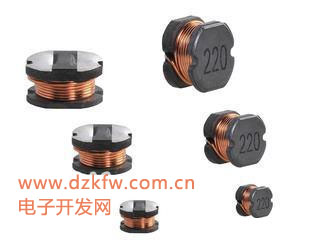

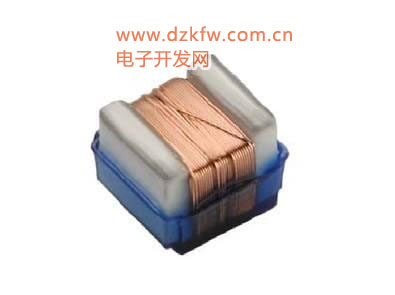

贴片绕线电感

贴片绕线电感

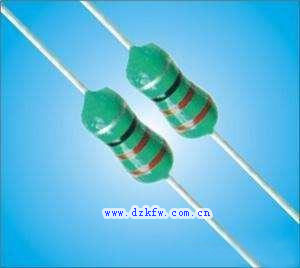

色环电感

色环电感

绕线电感

绕线电感

(4)、二极管(DIO):电子学符号D

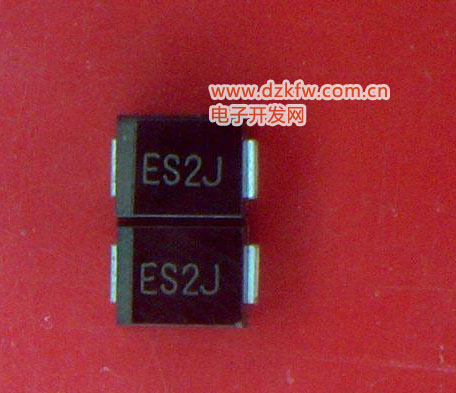

贴片二极管

贴片二极管

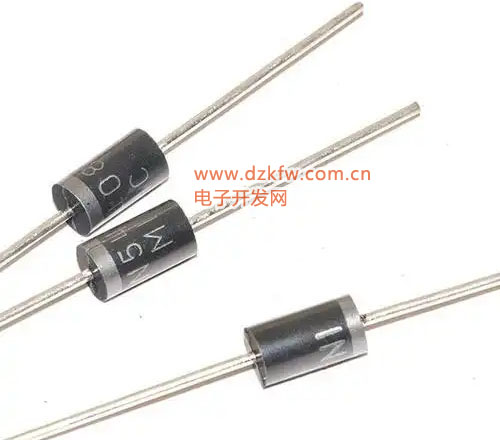

硅二极管

硅二极管

锗二极管

锗二极管

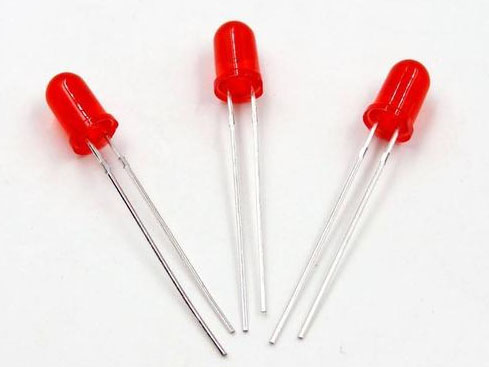

发光二极管

发光二极管

(5)、三极管(TRA):电子学符号Q§TR



(6)、开关(KEY): 电子学符号SW

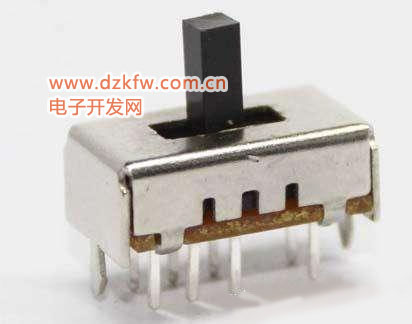

拨档开关

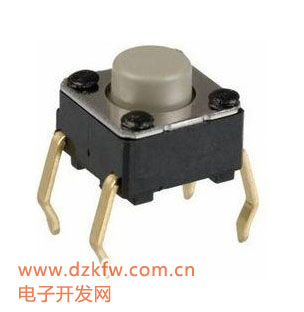

按键开关



(7)、集成电路(IC):电子学符号U

QFP

PLCC

SOP

BGA

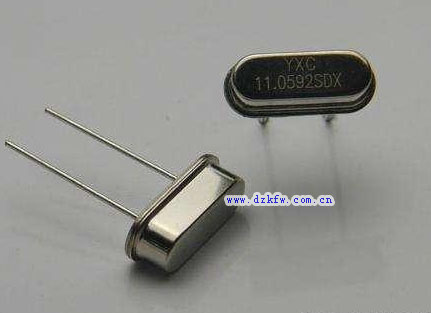

(8)、晶振(CRYSTAL):电子学符号Y

晶振(CRYSTAL):电子学符号Y

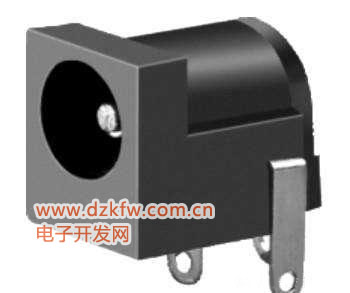

(9)、插座(JACK): 电子学符号J

插座(JACK): 电子学符号J

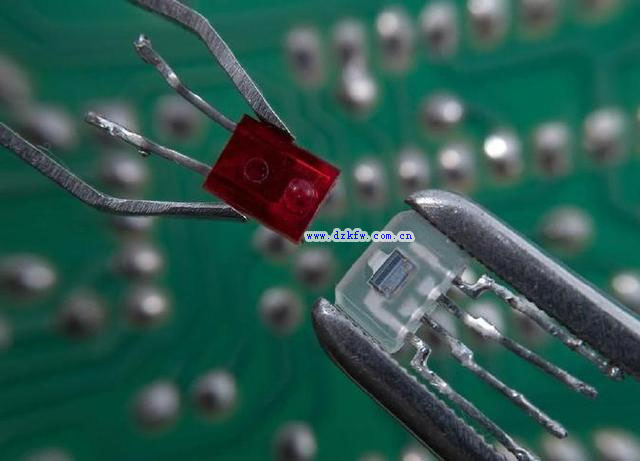

(10)、光电耦合器(OPTO)

光电耦合器(OPTO)

(11)、变压器

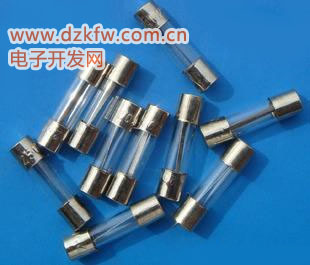

(12)、FUSE(保险管)

FUSE(保险管)

二、常用的电子元件单位及换算

(1)、电阻:

基本单位:欧姆 符号:Ω

常用单位:千欧 符号:KΩ

兆欧 符号:MΩ

换算关系:1MΩ=1000KΩ=1000000Ω

(2)、电容:

基本单位:法拉 符号:F

常用单位: 毫法 符号:mF

微法 符号:μF

纳法 符号:nF

皮法 符号:pF

换算关系: 1F=1×103mF=1×106μF=1×109nF =1×1012pF

(3)、电感:

基本单位: 亨利 符号:H

常用单位: 毫亨 符号:mH

微亨 符号:uH

纳亨 符号:nH

换算关系: 1H=1×103mH=1×106μH=1×109nH

三、常见元件在PCB板上的丝印

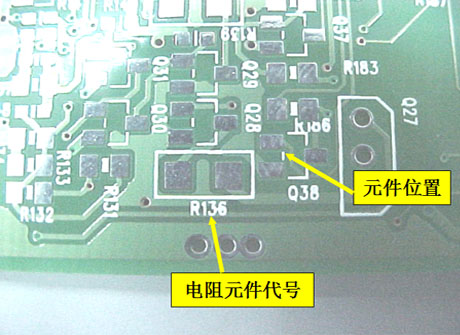

(1)、贴片电阻的丝印

贴片电阻的丝印

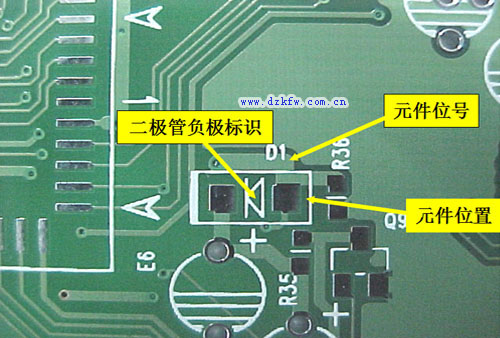

(2)、二极管的丝印

二极管的丝印

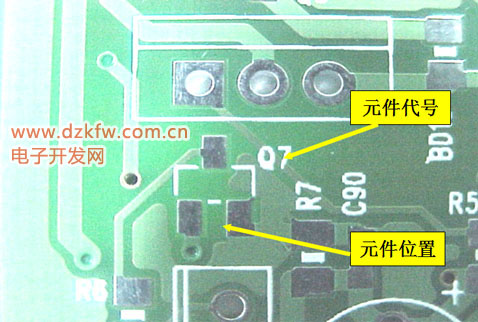

(3)、贴片三极管丝印图

贴片三极管丝印图

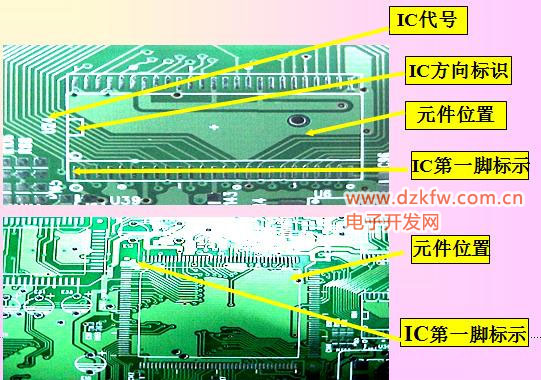

(4)、贴片IC的丝印

贴片IC的丝印

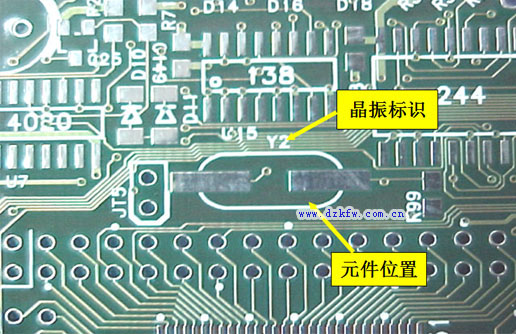

(5)、晶振的丝印

晶振的丝印
