二极管的测量方法图解 二极管测量方法

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-05-27

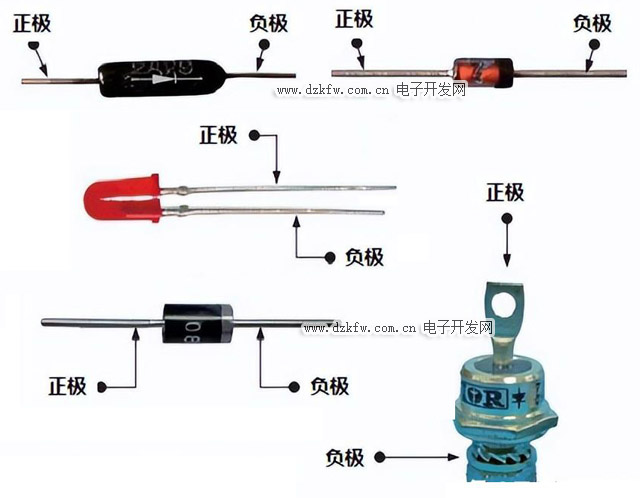

二极管的引脚有正、负极之分,检测前,准确区分引脚极性是检测二极管的关键环节。一般来说,二极管的引脚极性可以根据标识信息识别,如图所示。也可以通过万用表来判断。
二极管的制作材料有锗半导体材料和硅半导体材料之分,在对二极管进行选配、代换时,准确区分二极管的制作材料也是十分关键。用数字万用表测量二极管时,实际测量的是二极管的正向电压值,而指针式万用表则测的是二极管正反向电阻的值,务必注意这一区别。

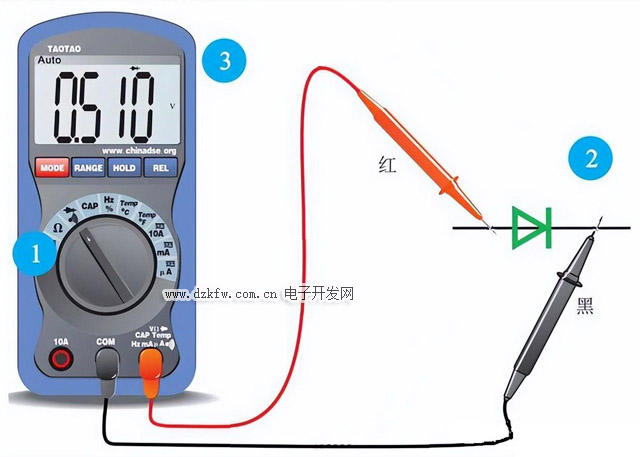

用数字万用表测试二极管,首先将红表笔插入“VΩ”插孔,表笔极性为“+”,黑表笔插入“COM”插孔,表笔极性为“-”。调整万用表量程旋钮,将数字万用表的挡位设置在“二极管”挡。将红、黑表笔任意搭在二极管的两引脚上,当万用表屏显0.5~0.7V范围内,说明二极管正向导通,表明所测二极管为硅材料二极管,此时红表笔接的是二极管的阳极,黑表笔接的是二极管的阴极,如上图所示。当万用表屏显“1”,说明所测二极管反偏。若实测二极管的正向导通电压为0.2~0.3V,则说明该二极管为锗二极管,引脚判别与硅管一样。若正反向电压为无穷大或均为零(蜂鸣器响)或比较接近,说明二极管内部已开路或短路或性能变差。

1、数字万用表显示是二极管压降,再利用压降来判断二极管好坏
2、正常二极管正反两次测量,数字表一次显示1,另一次显示一定数值。显示1表示电压二极管两端电压很高,二极管没有导通;显示一定数值,表示二极管已经正向导通,此数值是二极管的电压降(毫伏),一般在0.2-0.8V即(200-800)间。二极管挡显示的数字就是两表笔间的电压,不是电阻值。
3、若发现你测的二极管正反两次,均为1,说明二极管已经开路损坏。
4、若发现你测的二极管正反两次,均为0,说明二极管已经击穿损坏。
