判断电路中二极管是导通还是截止,是模电中最基础的内容

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-13

判断电路中二极管是导通还是截止,是模电中最基础的内容
首先,熟悉二极管的基本特性,二极管是一个PN结,正向导通,反向截止。根据二极管的材料不同,导通压降不同,硅材料导通压降一般为0.6V~0.8V,锗材料一般为0.2V~0.4V。(若题目明确为理想二极管,则导通压降视为0V)

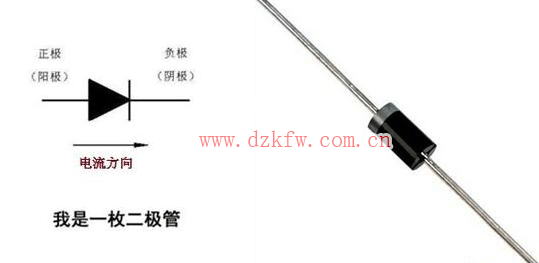

二极管的电路符号与实物图
二极管电路分析
了解二极管的特性之后,分析电路中的二极管是导通还是截止,其实很容易。
具体方法为:①将电路中的二极管视为开路;②算出二极管阳极和阴极的电压;③比较阳极和阴极电压的大小,若V阳极>V阴极,则二极管导通;若V阳极<V阴极,则二极管截止。(二极管理想状态下,若考虑导通压降,将压降算入即可)
下面举个例子:假设为理想二极管,下图a、b、c、d的输出电压是多少?
二极管电路分析图,二极管电路与电压关系图
分析:图a,①假设二极管开路;②VA=-5V,VB=-10V;③VA>VB,所以二极管导通,因此,Vo=-5V。
图b,①假设二极管开路;②VA=-10V,VB=-5V;③VA<VB,二极管截止,因此,Vo=-5V。
图c,①假设二极管开路;②VA=-9V,VB1=0V,,VB2=-12V;③VA<VB1,VA>VB2,二极管D1导通,D2截止,因此,Vo=0V。

Tags:二极管,导通,截止,判断
