写在前面：

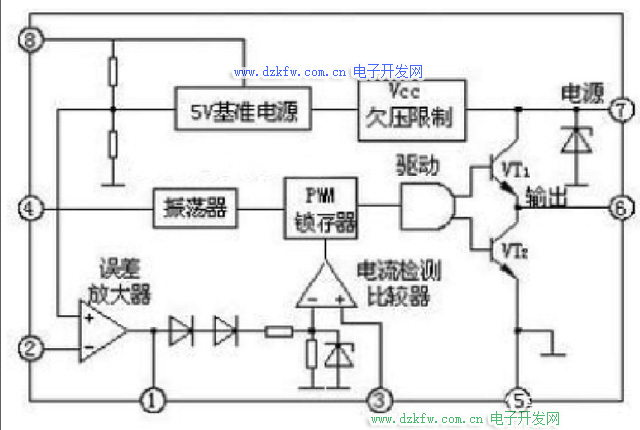

引脚说明：

①脚：误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性

②脚：反馈电压输入端，此脚电压与误差放大器同相端的2.5V基准电压进行比较，产生误差电压，从而控制脉冲宽度

③脚：电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态

④脚：定时端，内部振荡器的工作频率由外接的阻容时间常数决定，

⑤脚：公共端

⑥脚：推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns驱动能力为

⑦脚：直流电源供电电端，具有欠、过压锁定功能，芯片功耗为15mW

⑧脚：5V基准电压输出端，具有50mA的负载能力

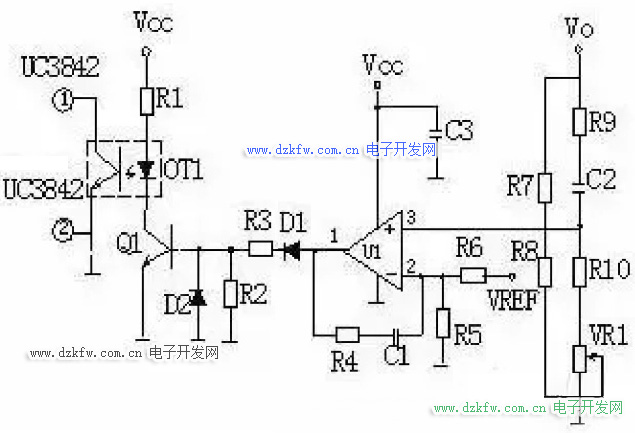

1、稳压环路原理

1）原理图

2）工作原理

• 当输出 U0升高，经取样电阻R7、R8、R10、VR1分压后，U1③脚电压升高，当其超过U1②脚基准电压后 U1①脚输出高电平，使Q1导通，光耦OT1发光二极管发光，光电三极管导通，UC3842①脚电位相应变低，从而改变U1⑥脚输出占空比减小，U0降低。
• 当输出 U0降低时，U1③脚电压降低，当其低过U1②脚基准电压后U1①脚输出低电平，Q1不导通，光耦OT1发光二极管不发光，光电三极管不导通，UC3842①脚电位升高，从而改变U1⑥脚输出占空比增大，U0降低。周而复始，从而使输出电压保持稳定。调节VR1可改变输出电压值。

反馈环路是影响开关电源稳定性的重要电路。如反馈电阻电容错、漏、虚焊等，会产生自激振荡，故障现象为：波形异常，空、满载振荡，输出电压不稳定等。

2、短路保护电路

1）在输出端短路的情况下，PWM控制电路能够把输出电流限制在一个安全范围内，它可以用多种方法来实现限流电路，当功率限流在短路时不起作用时，只有另增设一部分电路。

注：PWM电路即脉冲宽度变调电路除了可以监控功率电路的输出状态之外，同时还提供功率元件控制信号，因此广泛应用在高功率转换效率的switching 电源、马达Inverter、音响用D 极增幅器、DC-DC Converter、UPS等各种高功率电路。

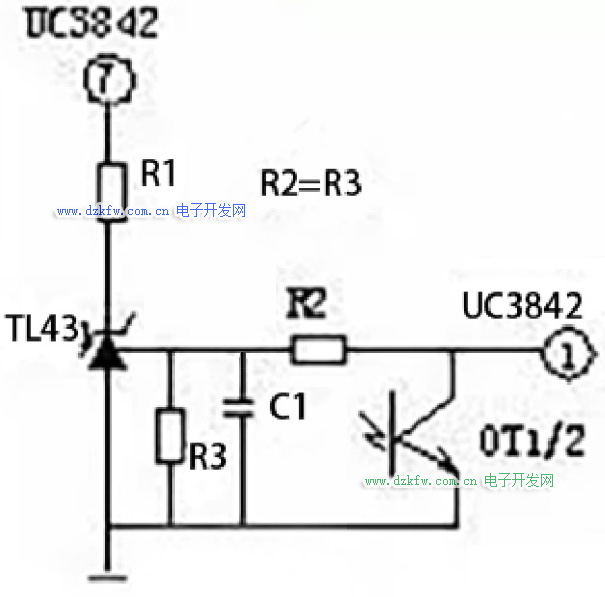

2）短路保护电路通常有两种，图2是小功率短路保护电路。

基本原理：当输出电路短路，输出电压消失，光耦OT1不导通，UC3842①脚电压上升至5V左右，R1与R2的分压超过TL431基准，使之导通，UC3842⑦脚VCC电位被拉低，IC停止工作。UC3842停止工作后①脚电位消失，TL431不导通UC3842⑦脚电位上升，UC3842重新启动，周而复始。当短路现象消失后，电路可以自动恢复成正常工作状态。

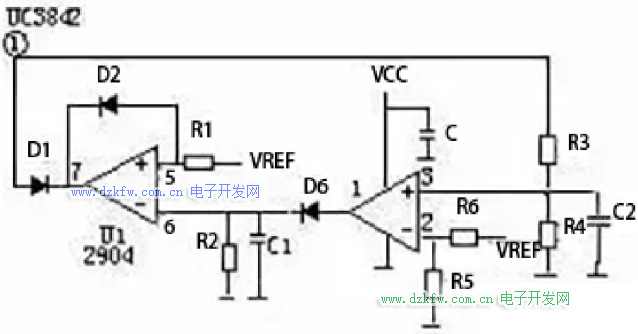

3）中功率短路保护电路

基本原理：当输出短路，UC3842①脚电压上升,U1 ③脚电位高于②脚时，比较器翻转①脚输出高电位，给 C1充电，当C1两端电压超过⑤脚基准电压时 U1⑦脚输出低电位，UC3842①脚低于1V，UC3842 停止工作，输出电压为0V，周而复始，当短路消失后电路正常工作。R2、C1是充放电时间常数，阻值不对时短路保护不起作用。

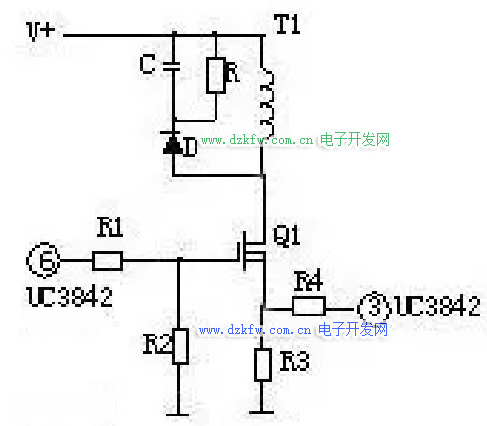

4）限流、短路保护电路

当输出电路短路或过流，变压器原边电流增大，R3 两端电压降增大，③脚电压升高，UC3842⑥脚输出占空比逐渐增大，③脚电压超过1V时，UC3842关闭无输出。

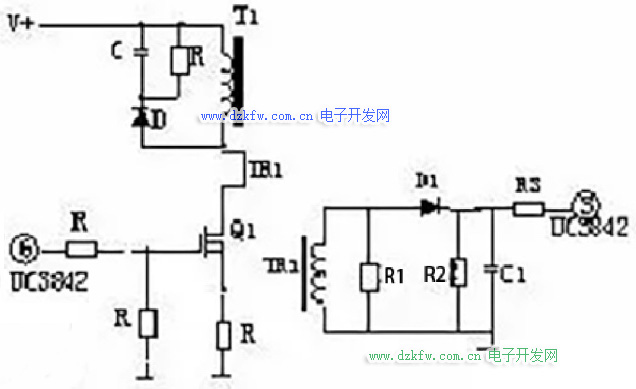

5）电流互感器取样电流的保护电路

输出电路短路或电流过大，TR1次级线圈感应的电压就越高，当UC3842③脚超过1伏，UC3842停止工作，周而复始，当短路或过载消失，电路自行恢复。

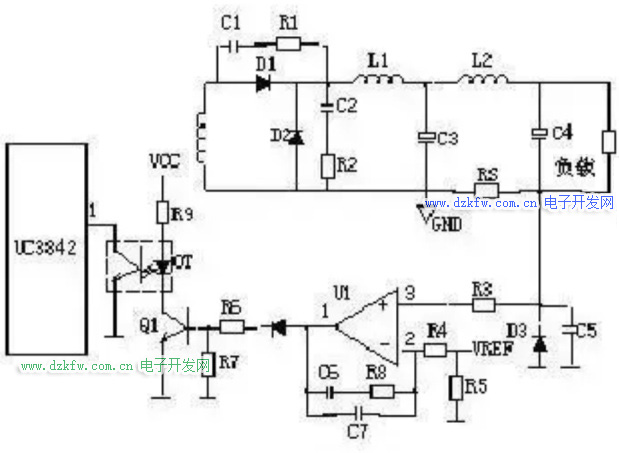

3、输出端限流保护

上图是常见的输出端限流保护电路，其工作原理简述如上图：当输出电流过大时，RS（锰铜丝）两端电压上升，U1③脚电压高于②脚基准电压，U1①脚输出高电压，Q1导通，光耦发生光电效应，UC3842①脚电压降低，输出电压降低，从而达到输出过载限流的目的。

4、输出过压保护电路的原理

输出过压保护电路的作用是：当输出电压超过设计值时，把输出电压限定在一安全值的范围内。当开关电源内部稳压环路出现故障或者由于用户操作不当引起输出过压现象时，过压保护电路进行保护以防止损坏后级用电设备。应用最为普遍的过压保护电路有如下几种：

1）可控硅触发保护电路

如图7所示，当Uo1输出升高，稳压管（Z3）击穿导通，可控硅（SCR）的控制端得到触发电压，因此可控硅导通。Uo2电压对地短路，过流保护电路或短路保护电路就会工作，停止整个电源电路的工作。当输出过压现象排除，可控硅的控制端触发电压通过R对地泄放，可控硅恢复断开状态。

-->可控硅是可控硅整流元件的简称（SCR），是一种具有三个PN 结的四层结构的大功率半导体器件，一般由两晶闸管反向连接而成。它的功能不仅是整流，还可以用作无触点开关的快速接通或切断；实现将直流电变成交流电的逆变；将一种频率的交流电变成另一种频率的交流电等等。

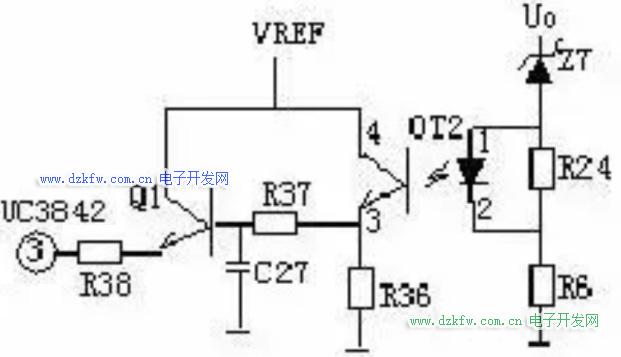

2）输出限压保护电路

输出限压保护电路如图8所示，当输出电压升高，稳压管导通光耦导通，Q1基极有驱动电压而道通，UC3842③电压升高，输出降低；稳压管不导通，UC3842③电压降低，输出电压升高。周而复始，输出电压将稳定在一范围内（取决于稳压管的稳压值）。

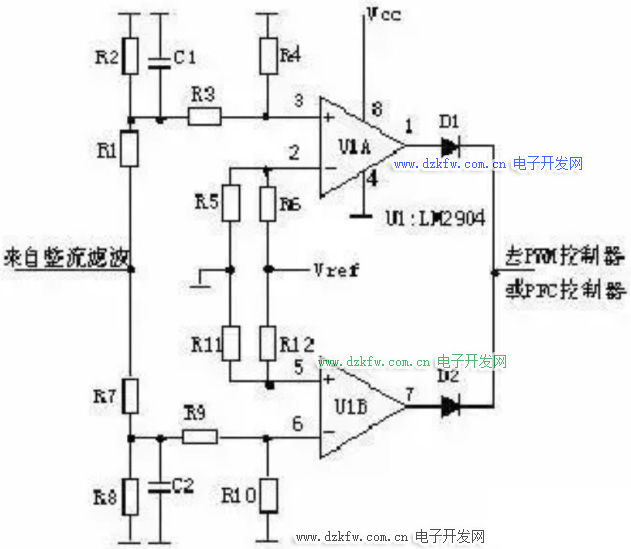

5、输入过欠压保护

AC输入和DC输入的开关电源的输入过欠压保护原理大致相同。保护电路的取样电压均来自输入滤波后的电压。取样电压分为两路，一路经R1、R2、R3、R4分压后输入比较器3脚，如取样电压高于2脚基准电压，比较器1脚输出高电平去控制主控制器使其关断，电源无输出。另一路经R7、R8、R9、R10分压后输入比较器6脚，如取样电压低于5脚基准电压，比较器7脚输出高电平去控制主控制器使其关断，电源无输出。
