开关电源EMI滤波电路是什么?

作者:佚名    文章来源:本站原创    点击数:1636    更新时间:2021-09-21

在开关电源中,经常有讲到EMI滤波电路

EMI就是电磁干扰,电磁干扰会对用电设备带来很大的影响,特别是对电源要求高比较精密的仪器设备,所以,EMI滤波电路是很重要的一个辅助电路

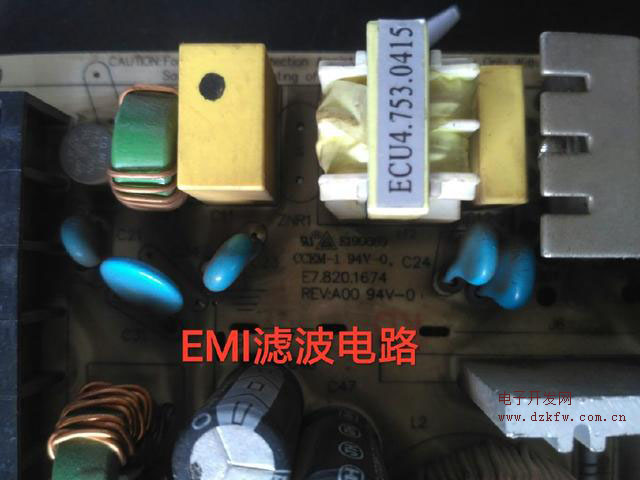

EMI电路
从电源输入端开始,首先经过的就是EMI滤波电路,EMI滤波电路一般由X电容,Y电容和电感组成。

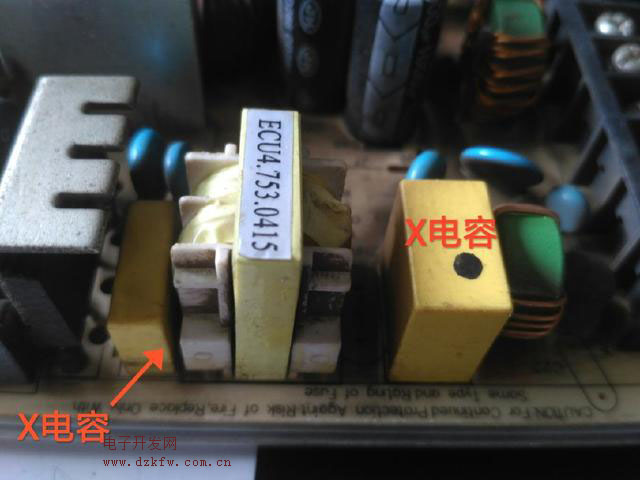

1,X电容

X电容是安规电容,是CBB电容中的一种(CBB电容是一种薄膜电容)。


X电容跨接零线和火线,消除零线和火线之间的噪音,这种噪音也就是差模干扰,也就是我们常说的低通常态噪音。我们使用的交流电频率是50Hz,X电容容许50Hz的市电通过,高于50则被过滤掉了。

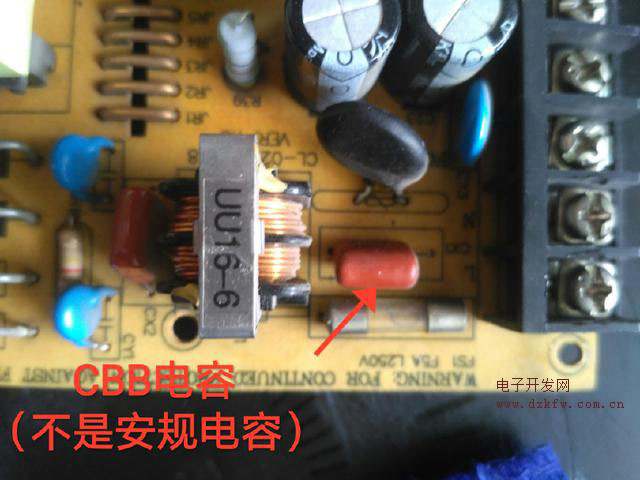

在正规的开关电源中,X电容是颗四四方方的安规电容,而有些厂家生产的就直接使用了普通的CBB电容替代了

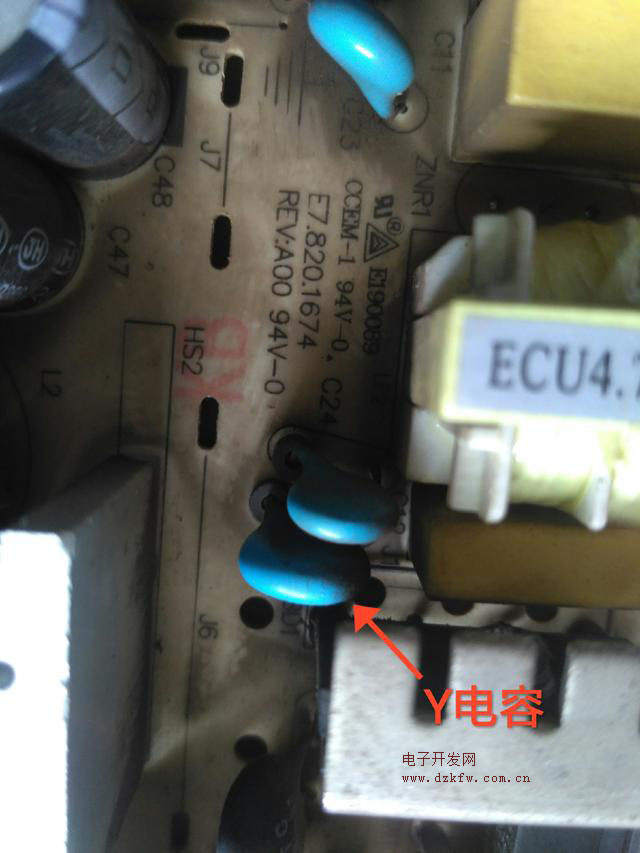

2,Y电容

Y电容是瓷片电容,y电容在EMI滤波电路中有两个,一个连接零线和地线,一个连接火线和地线。


Y电容的容量一般都比较小,作用是消除共态噪音,也就是共模干扰

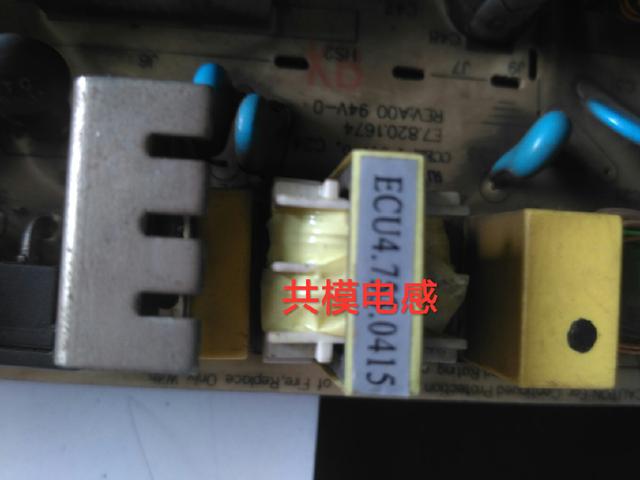

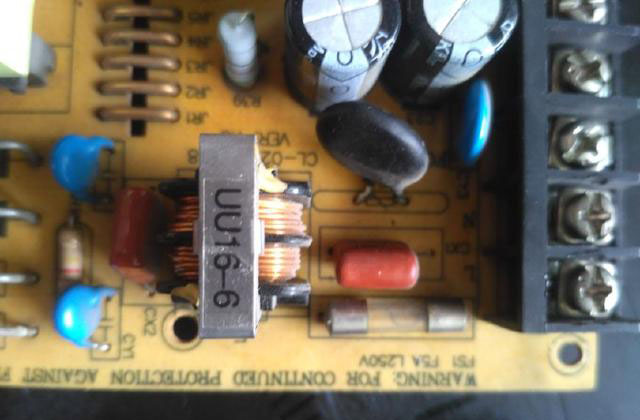

3,共模电感

共模电感是加强滤波,一般都和滤波电容配合使用,有两组线圈,一组串联在火线中,一组串在零线中,请注意,电感是串在电路中的。


抑制市电中的共模干扰,同时也防止开关电源对市电的干扰。通俗点的说法就是不让外界干扰自己,不让自己干扰外界。

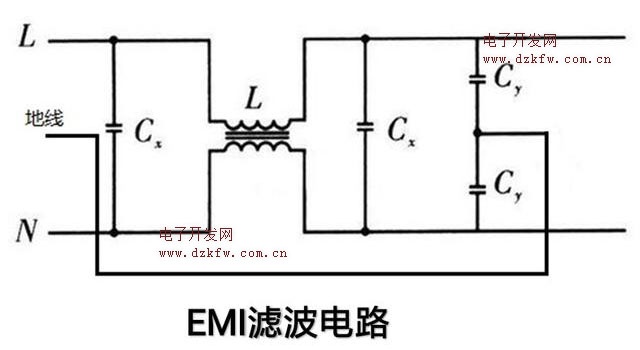

大家看看电路图:


结合实物就很容易理解了,Cx是Y电容,Cy是Y电容,L是电感,K,N是零线,火线输入。请注意,地线接于两个串联的Y电容之间。这个应该不难看懂。

好点的开关电源一般有二级EMI滤波电路,一级在输入电源线上,一级在线路板上,当然也有二级都整合在线路板上的,这种开关电源使用体验比较好,至于那些为了节约成本,而缩减元件的开关电源,比如说,只设计一级EMI滤波电路,不按要求使用安规电容等等,使用起来就没有这么放心和舒畅了!
