三菱plc交通灯控制的plc梯形图设计实例交通灯控制梯形图实例

作者：佚名文章来源：本站原创点击数：3479 更新时间：2022-06-11

三菱plc交通灯控制的plc梯形图交通灯控制梯形图实例

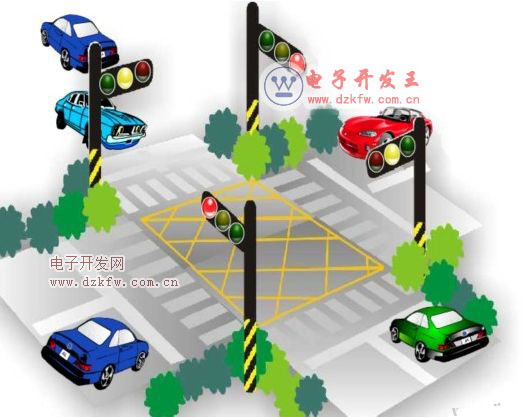

十字路口南北及东西方向均设有红、黄、绿三个信号灯，六个灯以一定的时间顺序循环往复工作。

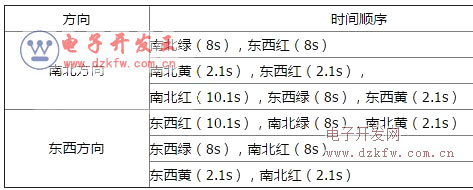

如下：

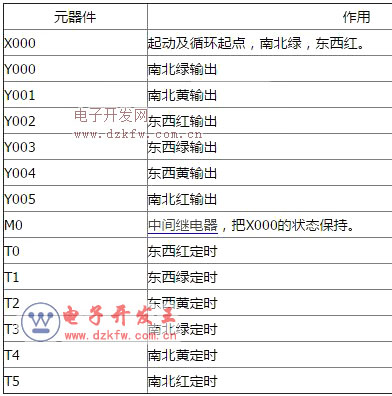

元器件安排，如图：

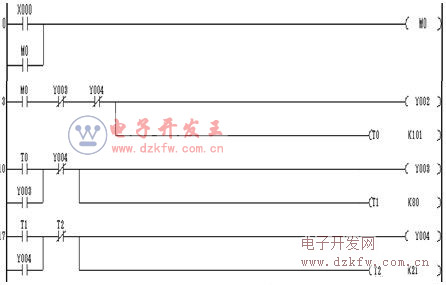

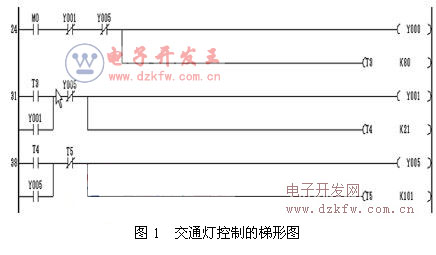

梯形图设计如图1：

Tags：三菱plc,交通灯控制

责任编辑：admin
