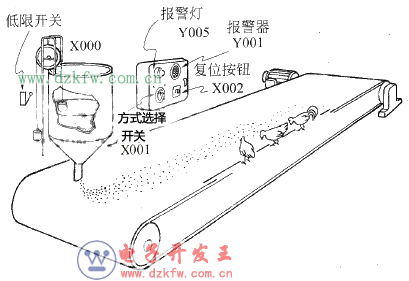

料箱盛料过少报警系统（见图3 - 32）

 (1)控制要求

 ①自动方式(X001=OFF)。当低限开关X000变为ON后，报警器Y001开始呜叫，同时报警灯Y005连续闪烁10次（亮1.5s、灭2.5 s）。此后，报警器停止呜叫，灯也熄灭。此外，RESET(复位)按钮X002可以使两者中止。


    图3 - 32 料箱盛料过少报警系统

    ②手动方式(X001= ON)。当低限开关X000变为ON后，报警器Y001开始呜叫，同时灯Y005开始闪烁。当按下RESET按钮X002时，二者中止。

    (2)本例的目的

    设计一个包括计数器和定时器的闪烁电路的控制程序。

    (3)画出控制逻辑图（梯形图）（见图3-33）

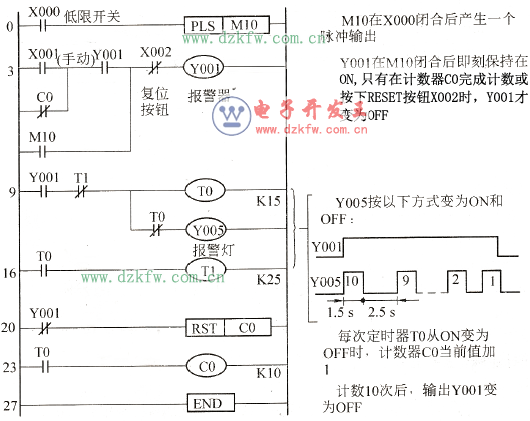

图3 -33三菱PLC的料箱盛料过少报警系统程序设计梯形图实例

    通过练习，你便能直接根据逻辑电路编制程序。

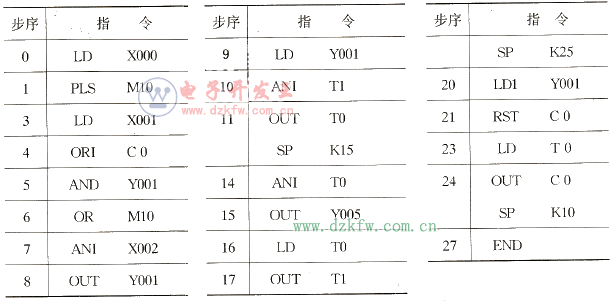

    (6)写出指令表
