嗨！！！各位小伙伴们，今天我们向大家介绍一个不常用但却很实用的一个功能指令---移位寄存器指令（SHRB）       移位寄存器位指令将位值移入移位寄存器。该指令提供了排序和控制产品流或数据的简便方法。使用该指令在每次扫描时将整个寄存器移动一位。可用于顺序启停或逆序启停；指令格式如下所示：


        但N若为正数，位移动表示从低位开始；若为负数，表示从高位开始移动        移位寄存器位指令将 DATA 的位值移入移位寄存器。S_BIT 指定移位寄存器最低有效位的位置。N 指定移位寄存器的长度和移位方向（正向移位 = N，反向移位 = -N）。      将 SHRB 指令移出的每个位值复制到溢出存储器位 SM1.1 中。         移位寄存器位由最低有效位 S_BIT 位置和长度 N 指定的位数定义。
      下面通过一个小案例来说明移位寄存器指令的应用。       如下图所示为多级传送带的控制示意图，控制要求如下：（1）落料阀打开后，传送电机M1马上打开，延时6S后电机M2启动（2）电机2 启动后延时5S启动电机M3 ；电机M3启动后延时4S启动电机M4（3）若按下停止按钮，落料阀需关闭，但为了防止物料累积，需根据各级传送带传送的时间差别分别将4台电机停止。（4）落料阀关闭6S后停止电机M1，5S后停电机M2， 4S后停电机M3，3S后停电机M4（5）按下紧急按钮，所有输出都要停止

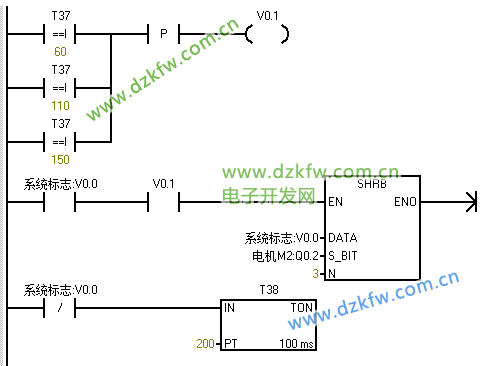

参考梯形图程序程序编写如下：
