用可控硅制作的一种触摸开关,Touch switch

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-07-18

用可控硅制作的一种触摸开关,Touch switch

关键字:触摸开关电路图,可控硅,触摸开关

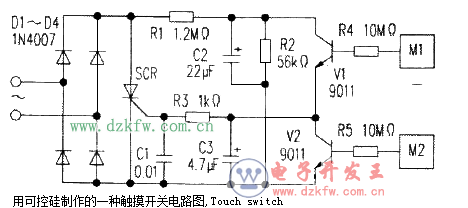

  电路如附图所示。通过人体的感应信号完成开与关的控制。无机械磨损,无火花干扰,使用寿命长,体积小巧,使用方便。经二极管D1~D4整流后的脉动电压,通过R1、R2分压,在电容C2上建立约12V的直流电。当人体如手指触摸一下金属片M1时,三极管V1导通,结果可控硅SCR导通,对应灯泡或电器(图中未绘出灯泡或电器)得电工作。SCR导通后,对应C3两端电压实测约为0.8V,也就是说加在三极管V2的C、E两端间电压只有0.8V左右。需要关断电器的电源时,人体触摸一下金属片M2,对应V2管导通,结果C3上的电荷通过V2被释放,SCR在市电过零时关断。图中C1为抗干扰电容,采用0.01μF的瓷片电容。R4、R5有1MΩ以上即可,这里采用10MΩ,对人体更加安全。

     这个触摸开关在使用中又存在什么不足呢?有一定的静态功耗,平时开关处于关断状态时,由于R1、R2 的存在,约有40mW 的耗电量。能否设计出没有任何静态功耗的触摸开关呢?我们想到了用小电流触发单向可控硅,这种可控硅控制极的触发电流很小,完全可以受人体感应信号的触发,耐压也很高,价格又低廉。目前额定电流为1A 的这种可控硅的售价只需四五毛钱一只。采用这种可控硅后,就可以不用直流低压工作电源。这就是无静态功耗的触摸延熄开关。



用可控硅制作的一种触摸开关电路图,Touch switch

Tags:触摸开关,可控硅,电路图
