汽车发电机接线柱接线原理图
各个型号发电机接线柱略有不同,但是基本原理都是一样的。

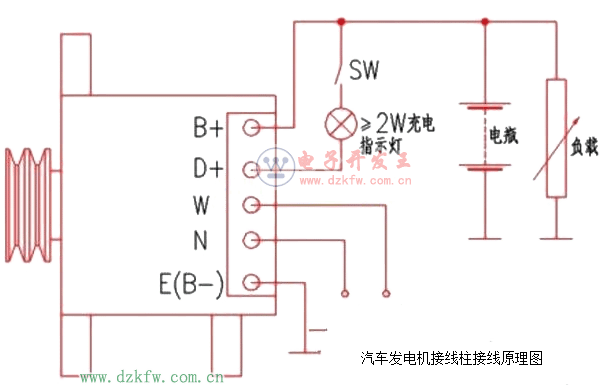

汽车发电机接线柱接线原理图
如上图中的发电机,b+是发电机电源正极输出,接电瓶正极。d+接充电指示灯(用钥匙控制通断),w接转速表,n中性点。e接地(负极)。

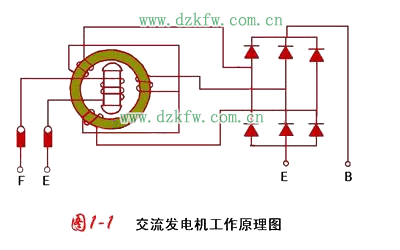

 交流发电机的工作原理图
发电机内部原理也很简单,基本原理就是转子线圈在三组定子线圈内旋转,转子线圈f,e两端接通直流电源(调节器输出励磁电压)以后产生磁力,当发动机驱动转子旋转后形成一个旋转的磁场,定子线圈感应出电流(交流),经由二极管整流后输出直流电。上图就是最简单的发电机原理图。一般农用车等采用的比较多,接线柱也比较少,只有三个:b,f,e。其中b接电池正极,f接调节器磁场输出,e接地。有的甚至不接地线直接搭铁。

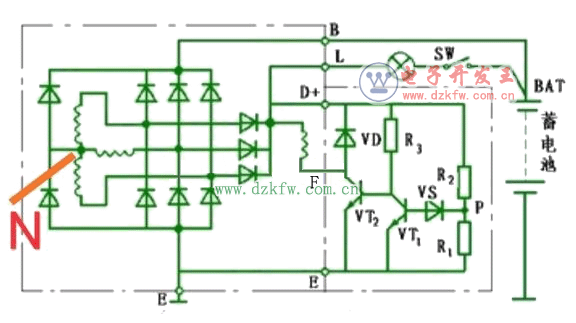

汽车发电机充电电路图

而大部分发电机都是像上图一样带有转速表(w),中性点(n),充电指示灯(d+)等。



Tags:汽车电路,汽车发电机,发电机,电路图
