会员注册用测试灯查找断路位置

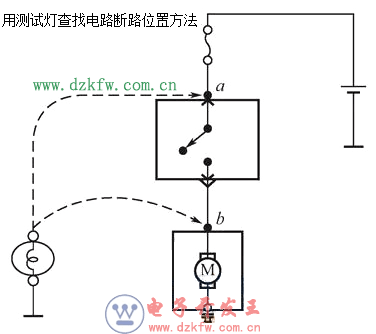

将测试灯的一根引线搭铁，另一根引线连接到开关插接器电源侧端子上，即下图中a点位置，测试灯应点亮；然后将测试灯连接到电机插接器上，即下图中b点位置，若将开关打开，测试灯不应点亮；若将开关闭合，测试灯应点亮，否则开关及开关到电动机插接器之间的线路断路。

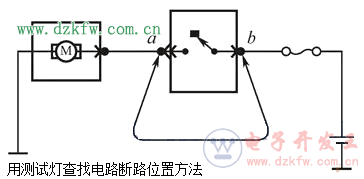

当怀疑某条线路断路，如下图中的开关故障，用跨接线将开关的a、b 两端短接，若电动机工作，即可断定开关断路
测试灯查电路断路
