CD4013电子催眠器电路,Electronic hypnotizing device

作者:佚名    文章来源:本站原创    点击数:1707    更新时间:2018-07-15

CD4013电子催眠器电路,Electronic hypnotizing device

关键字:催眠电路图,CD4013,催眠器,催眠电路

电路工作原理

该电子催眠器电路由单稳态电路、自激多谐振荡器和蜂鸣器HA等组成,如图6-116所示。

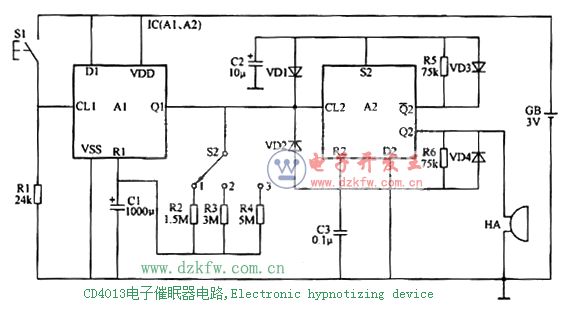

CD4013电子催眠器电路图

电路中,单稳态电路由双D触发器集成电路IC (A1、A2)内部的D触发器A1和电阻器R1一R4、电容器C1、控制按钮S1和延时时间选择开关S2组成;自激多谐振荡器电路由IC内部的另一个D触发器A2和二极管VD1一V D4、电阻器R5、R6、电容器C2、C3组成。

按动一下按钮S时,单稳态电路受触发翻转,IC的Q1端输出高电平,使多谐振荡器振荡工作,从IC的Q2端输出频率为2Hz的振荡信号,驱动HA发出类似雨滴的声响,催人人眠。当C1充电结束,单稳态电路由暂态恢复为稳态,IC的Q1端又输出低电平,多谐振荡器停振,HA停止发声。

将S2置于"1”位置,单稳态电路的延迟时间为15 min;将32置于"2"位置,单稳态电路的延迟时间为30min ;将S2置于.63,.位置,单稳态电路的延迟时间为40 min a

元器件选择

R1~R6均选用1/4W金属膜电阻器。

C1和C2均选用耐压值为6.3V的铝电解电容器;C3选用独石电容器。

VD1~V D4均选用1 N4148型硅开关二极管。

IC选用C D4013型双D触发器集成电路。

HA选用压电式蜂鸣器。

S1选用小型动合按钮;S2选用单极三位开关。

GB使用2节5号电池。
