（一）波轮全自动洗衣机的构成

典型的波轮全自动洗衣机由盛水筒、洗衣筒（脱水筒）、波轮、吊杆、水位开关、注水（进水）电磁阀、排水电磁阀（排水泵）、电动机、减速离合器、箱体、箱盖及控制系统等组成，如下图所示。


（二）基本工作原理

波轮全自动洗衣机的工作原理包括进水、洗涤、排水、漂洗和甩干（脱水）几部分。而洗涤和漂洗过程还有毛絮过滤功能。

1、洗涤、脱水、进水／排水原理

波轮全自动洗衣机的工作原理：用户对水位高低、洗涤和漂洗时间等项目进行设置后，水位开关（传感器）检测到筒内无水或水位太低，告知控制系统后，控制系统输出控制信号使注水电磁阀打开进水口，自来水通过注水电磁阀流入盛水筒内，使水位逐渐升高。 当水位到达设置值后，水位开关将水位到达的检测信号送给控制系统，控制系统输出控制信号，使注水电磁阀关闭，注水结束。随后，控制系统发出控制信号，使电动机供电电路为电动机供电，控制电动 机按正转、停止、反转的周期运转，通过传动带传动，减速器减速后驱动波轮正转、停止、反转交替工作，带动筒内的衣物和洗涤液上、下、左、右连续地翻滚，使 衣物之间、衣物与筒壁之间进行摩擦，实现去污清洗的目的。

设置的洗涤时间结束后，控制系统切断电动机的供电回路，同时输出控制信号接通排水电磁阀的供电回路，电磁铁动作，不仅使排水电磁阀开始排水，而且还带动离 合器制动臂使离合器的棘爪和棘轮分离，制动带松开，准备脱水。排水结束后，控制系统控制电动机单向运转，带动洗涤筒高速旋转，将衣物上的水从洗涤筒的脱水 孔甩出筒外，实现甩干处理。到达甩干时间后，控制系统切断排水电磁阀的供电，不仅使排水电磁阀关闭，而且使棘轮将棘爪固定，制动带抱紧，回到洗涤状态。重 复以上过程，完成第1次和第2次漂洗后，再进行最后的脱水和排水过程。完成以上工作后，控制系统自动切断电源系统，洗衣工作彻底结束。

2．过滤原理

为了避免洗涤、漂洗过程中产生的毛絮、纸屑等杂物粘到衣物上，洗涤筒内设置了强制过滤系统，如下图所示。

在洗涤筒内壁上嵌有扁形回水管，回水管的下端为进水口，置于洗涤筒的底部，上端接毛絮过滤器。波轮底部的叶片和洗涤筒底部的挡圈构成一个离心泵。洗涤或漂 洗时，波轮旋转，筒内的水被该离心泵抽到进水口内，通过回水管注入毛絮过滤网，使洗涤水中的毛絮、纸屑等杂物被收集在毛絮过滤网内，而不粘到衣物上，实现 过滤清洁的目的。

【提示】部分型号的波轮全自动洗衣机设置了立体循环水流功能，洗涤水通过水道上来后，再通过内筒中部或上端的槽口喷流而出，形成瀑布状的立体水流，有利于降低缠绕现象和提高洗涤效率，如下图所示。


（三）电脑控制型波轮全自动洗衣机

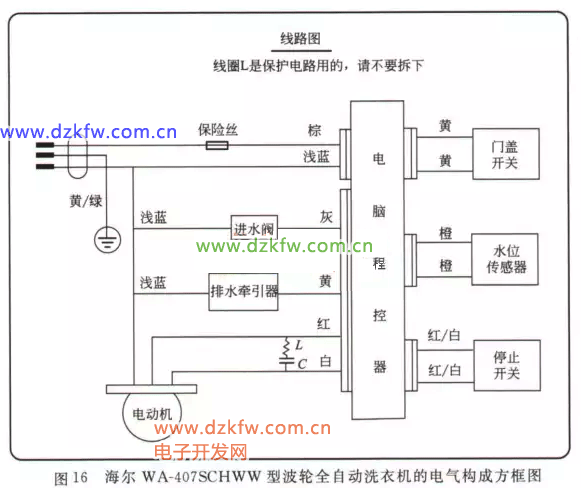

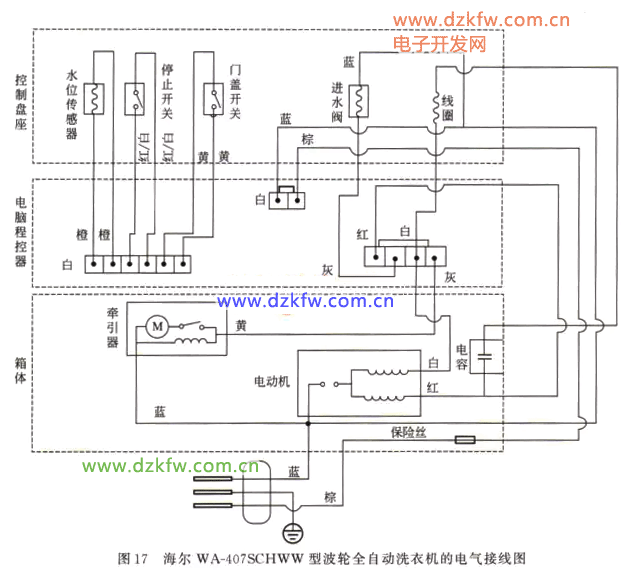

下面以海尔WA-407SCHWW型波轮全自动洗衣机为例介绍电路的原理与故障代码。该机的电气构成如图16所示，接线图如图17所示。



1．进水电路

进水电路由水位传感器、电脑板上CPU、进水电磁阀及其供电电路构成。

按启动／暂停键后，若盛水筒内无水或水位太低，被水位传感器检测后，产生电信号提供给电脑板上的CPU、CPU将其与对应的水位数据比较后，输出注水的指 令，控制进水电磁阀的供电电路为进水电磁阀供电。进水电磁阀的线圈获得220V市电电压后，使它的阀芯动作，打开阀门，开始为盛水筒注水，使水位逐渐升 高。当水位达到设置值，被水位传感器检测后，为CPU提供相应的电压信号，被CPU识别后停止输出进水的控制信号，进水电磁阀失去供电而关闭，进水结束。

2．洗涤电

洗涤电路由电脑板上的CPU、电动机及其供电电路构成。

当CPU识别到水到位后，CPU开始执行洗涤程序。此时，CPU两个引脚交替输出电动机供电的市电过零触发信号，控制两路供电电路为电动机的绕组交替供电，电动机在运行电容的配合下正向或反向运转。

3、排水电路

排水电路由水位传感器、电脑板上的CPU、排水牵引器及其供电电路构成。

洗涤结束后，CPU开始执行排水程序。此时，CPU输出排水供电的市电过零驱动信号，控制供电电路为排水牵引器供电，它内部的电动机运转，通过机械系统一 方面打开排水阀的阀门，开始排水，使水位逐渐下降；另一方面将离合器组件转换为脱水状态，准备脱水。当水位下降到一定位置后，水位传感器将检测的信号送给 CPU、CPU判断排水正常，继续排水。如果CPU在设置时间内没有检测到水位传感器的检测信号，则判断排水不良，停止排水并使该机进入保护状态，同时控 制蜂鸣器鸣叫，提醒用户洗衣机出现排水故障。

4、脱水电路

排水结束后，进入脱水状态。脱水期间，CPU仍输出排水的市电过零驱动信号，使排水阀继续排水，同时间歇输出电动机供电的触发信号，使电动机间歇反转，进 入间歇脱水状态。当设置的间歇脱水时间结束后，CPU输出连续的电动机过零触发信号，使电动机开始高速运转，实现快速脱水。

脱水期间若打开筒盖，门盖开关（安全开关）的触点断开，被CPU识别后，CPU切断输出电动机供电触发信号，不仅使电动机停转，而且使排水阀复位，控制离合器刹车，实现开盖保护。另外，若脱水期间，振动过大，门盖开关动作时，该保护电路也会动作。

（四）电脑控制型波轮全自动洗衣机的故障代码

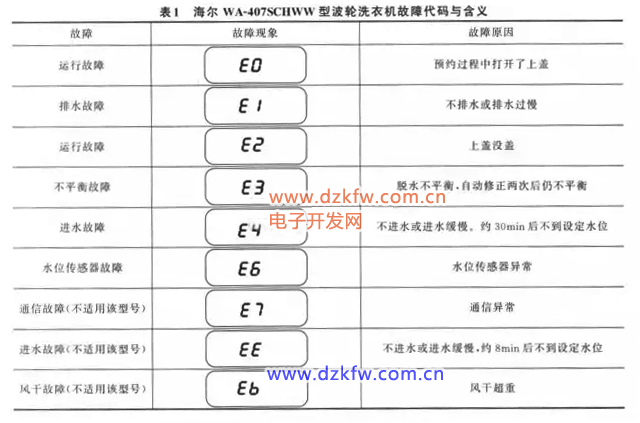

下面以海尔WA-407SCHWW型波轮洗衣机为例介绍电脑控制型波轮洗衣机故障代码。该机具有故障自动检测和报警功能，所以出现故障被微处理器识别后， 微处理器控制整机停止工作或不能工作，并利用显示屏显示E0～E4、E6、E7、EE、Eb的故障代码，提示该机的故障原因或故障部位，如表1所示。


（五）波轮全自动洗衣机常见故障检修

波轮全自动洗衣机的常见故障检修方法如下。

1．一通电漏电保护器就跳闸

该机一通电保护器就跳闸的主要原因是电动机、排水电磁阀等漏电。

首先，检查电动机是否漏电，若是，为电动机进行烘干处理；若电动机正常，检查排水阀否漏电。若是，维修或更换；若正常，检查进水电磁阀是否正常。若不正常，维修或更换；若常，检查电源电路开关和供电线路。

2．整机不工作

整机不工作故障的主要原因：一是供电线路异常；二是熔断器熔断；三是电源电路异常；是同步控制电路异常；五是微处理器电路异常。下面根据保险丝（熔丝管）是否熔断分别进行介绍。

（1）整机不工作，熔断器熔断熔断器熔丝管熔断，说明电脑板、电动机等负载电路有过流现象。首先，测量电脑板市电电压输入端阻值是否过小，若是，说明电脑 板市电输入的元器件短路（多为滤波电容、压敏电阻击穿），维修或更换电脑板即可；若正常，检查电动机运行电容是否正常。若异常，更换即可；若正常，检查进 水电磁阀、排水牵引器是否正常。若不正常，更换即可；若正常，检查电动机。

（2）整机不工作，熔断器正常熔丝管正常，说明没有过流现象，但电源电路、微处理器电路未工作。首先，测量市电插座有无220V市电电压输入，若没有，检 查插座与供电线路；若正常，测电脑板有无220V市电电压输入。若没有，检查供电线路；若有，说明电脑板上的电源电路、微处理器电路异常，维修或更换电脑 板即可。

3．指示灯亮，但不能进水

该故障的主要原因：一是供水管路异常；二是启动／暂停键异常；三是水位传感器异常；四是进水电磁阀异常；五是电脑板异常。

首先，检查供水管路是否正常，若不正常，维修或连接；若正常，测进水电磁阀的线圈有无供电。若有，维修或更换进水电磁阀；若没有，说明供电或控制电路异 常。此时，检查水位传感器是否正常。若不正常，维修或更换即可；若正常，检查启动／暂停键是否正常。若不正常，更换即可；若正常，维修或更换电脑板。

【提示】对于海尔WA-407SCHWW型波轮全自动洗衣机，它的水位传感器异常，被CPU识别后会通过显示屏显示E6的故障代码。而不进水时，显示屏会显示E4的故障代码。

4．进水慢

该故障的主要原因：一是供水管路异常；二是进水电磁阀异常；三是排水电磁阀异常；四是排水牵引器异常；五是电脑板异常。

首先，检查供水管路是否正常，若不正常，维修或连接；若正常，查看是否排水阀在排水。若是，检查排水牵引器和排水阀；若没有排水，测进水电磁阀的供电是否正常。若不正常，维修或更换电脑板；若正常，维修或更换进水电磁阀。

【提示】对于海尔WA-407SCHWW型波轮全自动洗衣机出现进水慢故障，显示屏会显示E4的故障代码。

5．始终进水

该故障的主要原因：一是水位传感器异常；二是进水电磁阀电路异常；三是电脑板异常。

首先，测进水电磁阀的线圈有无供电，若无，维修或更换进水电磁阀；若有，检查水位传感器是否正常。若不正常，维修或更换水位传感器；若正常，维修或更换电脑板。

6．进水正常，但不能洗涤

该故障的主要原因：一是电动机或其运行电容异常；二是传动带损坏；三是波轮被卡死；四是减速离合器损坏；五是电脑板异常。

首先，用手拨动波轮看其能否转动，若不能，检查波轮和减速器；若能，检查传动带是否正常。若不正常，更换即可；若正常，测电动机有无供电。若没有，维修或更换电脑板；若供电正常，检查运行电容和电动机。

【提示】电动机若匝间短路、运行电容异常，则多会发出“嗡嗡”声。

7．波轮转速低

该故障的主要原因：一是衣物过多；二是传动带过松；三是传动轮的紧固螺钉松动；四是洗涤电动机或其运转电容异常；五是减速离合器异常。

首先，检查筒内是否放入过多的衣物，若是，取出过多的衣物；若不是，检查传动带是否过松。若是，更换传动带；若不是，检查传动轮的紧固螺钉是否松动。若是，则重新紧固；若正常，检查运行电容是否异常。若是，更换即可；若正常，检查洗涤电动机及减速器。

8．不能排水

该故障的主要原因：一是排水牵引器异常；二是排水阀异常；三是电脑板异常。

首先，排水时查看牵引器有无动作，若有，检修排水牵引器和排水阀；若没有，测排水牵引器有无供电。若有，检修排水牵引器；若没有供电，维修或更换电脑板。

【提示】对于海尔WA-407SCHWW型波轮全自动洗衣机出现不排水或排水慢故障，显示屏会显示E1的故障代码。

9．不能脱水·

该故障的主要原因：一是没有盖上盖；二是安全开关异常；三是电脑板异常。

首先，查看上盖是否盖好，若没有，重新盖好；若上盖没有问题，检查安全开关是否正常。若不正常，维修或盖好安全开关；若安全开关正常，维修或更换电脑板。

【提示】对于海尔WA-407SCHWW型波轮全自动洗衣机的上盖没有盖好或安全开关异常，显示屏会显示E2的故障代码。

10．漏水

该故障的主要原因：一是排水管有裂痕；二是进水阀、排水阀异常；三是减速离合器的密封圈异常；四是盛水筒有裂痕。

首先，检查进水管、排水管是否开裂，若是，维修或更换；若正常，检查进水、排水电磁阀是否漏水。若是，维修或更换；若不是，检查减速离合器是否漏水。若是，维修或更换；若正常，检查盛水筒。

【提示】如果盛水筒有裂痕或被磨漏，可采用AB胶进行修补；若无法修复，再更换。排水管开裂可采用防水胶带缠绕修复。

11．噪声大

该故障的主要原因：一是洗衣机放置的位置不平；二是波轮磨底筒；三是电动机松动或异常；四是减速离合器异常。

首先，检查洗衣机放置的位置是否平整，若不平整，重新放置；若放置平整，检查波轮是否磨底筒。若是，维修或更换波轮；若波轮正常，检查电动机是否松动。若是，重新紧固；若正常，检查离合器和电动机。
