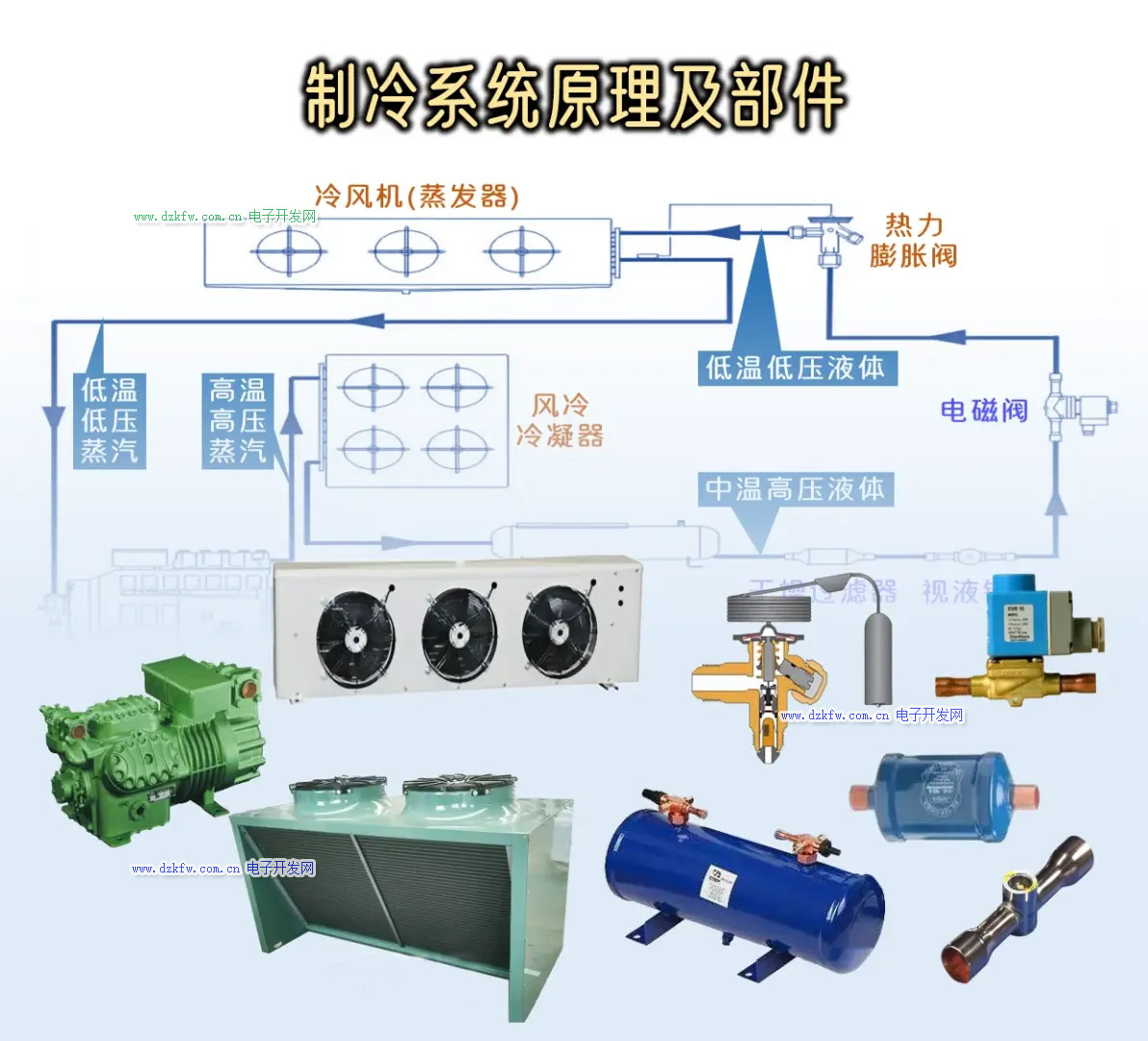

冷库制冷系统，主要部件为活塞压缩机、风冷冷凝器、热力膨胀阀、冷风机（蒸发器），以及高压储液器、电磁阀、干燥过滤器、视液镜等辅助部件。

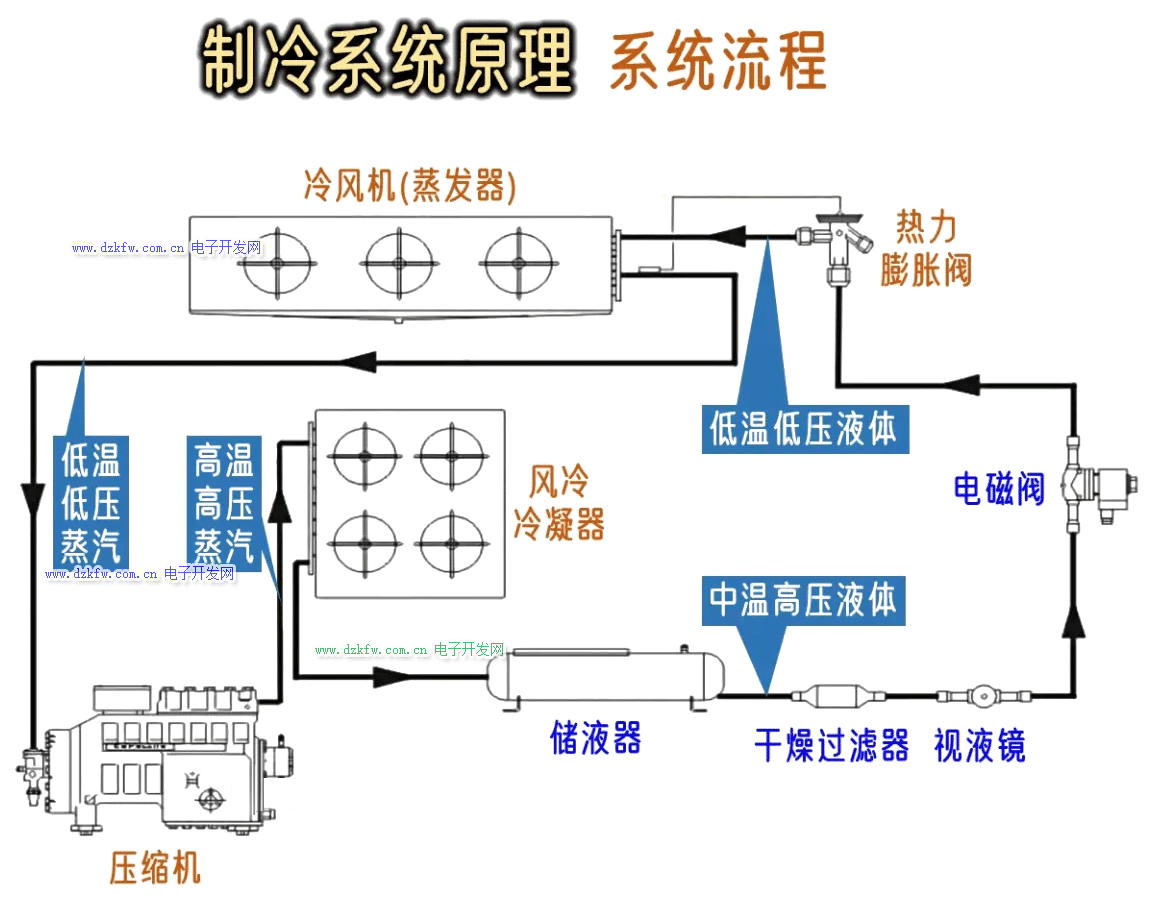

制冷循环流程，压缩机将低温低压的气态制冷剂压缩为高温高压，至冷凝器放热冷凝为高压中温制冷剂液体，放出的冷凝热以风冷的方式排至室外大气。

制冷剂继续循环，经膨胀阀节流降压为低温低压制冷剂液体，至冷风机（蒸发器）吸热蒸发为低温低压气态，吸收的蒸发热取自库内空气，从而对冷库制冷降温。如此往复循环，持续制冷。
