一句话概括：斯特林制冷机是逆向斯特林循环，用电驱动活塞，在密闭腔里压缩、膨胀氦气（工质），依靠回热器（蓄冷器） 来回储放冷量，把冷端热量持续搬到热端散掉，实现超低温制冷。

斯特林发动机是热变功；斯特林制冷机反过来，输入功搬运热量。

核心结构

1. 压缩活塞（动力活塞）：在热端，压缩气体
2. 排出器（配气活塞）：推动气体在冷热腔之间流动，不和气体做功
3. 回热器（再生器）：内部是金属丝网 / 填料，循环中储存、释放冷量，是最关键部件
4. 热端换热器（散热）、冷端换热器（吸热制冷）
5. 封闭工质：氦气（不相变，全程气态）

理想逆向斯特林循环 4 个过程

1. 等温压缩（热端） 压缩活塞推动气体，体积缩小、压力升高；压缩产生的热量在热端换热器排给环境，气体温度保持室温不变。
2. 等容回热降温 两个活塞联动，总体积不变；高压常温气体流过回热器，把热量留给回热器填料，气体被预冷，温度大幅下降。
3. 等温膨胀（冷端，制冷核心） 气体进入冷腔，体积膨胀、对外做功，气体本身降温；从冷端换热器吸收被冷却物体的热量，这就是制冷量。
4. 等容回热复温 气体再次流过回热器，吸收回热器储存的热量，温度回升到室温，回到初始状态，循环重启。

关键点：回热器在上一轮存下冷，下一轮给气体降温；理想状态下回热器冷热抵消，几乎不对外耗热。

特点

✅ 优点：可达到超低温（几 K~80K，-260℃级别）、启动快、结构紧凑，红外探测器、超导、液氮温区设备大量使用 ❌ 缺点：有运动活塞，振动、噪声大；存在回热损失、漏热，实际效率低于理论卡诺极限，寿命受限抖音百科

和普通压缩空调的区别

普通空调：制冷剂气液相变换热； 斯特林制冷：气体始终气态，不靠相变，靠膨胀吸热、回热器蓄冷。

斯特林制冷机原理简图（文字原理图 + 配图）

一、结构示意图（β 型同轴斯特林，最常用）

从右到左依次：

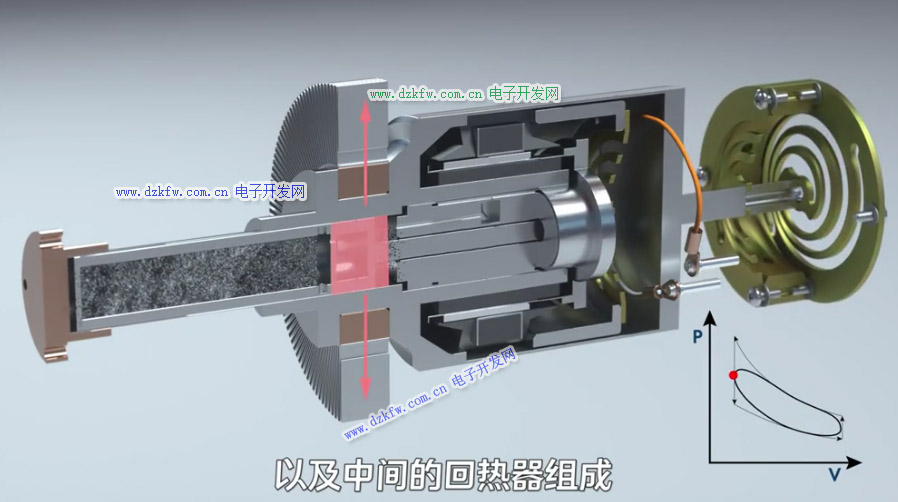

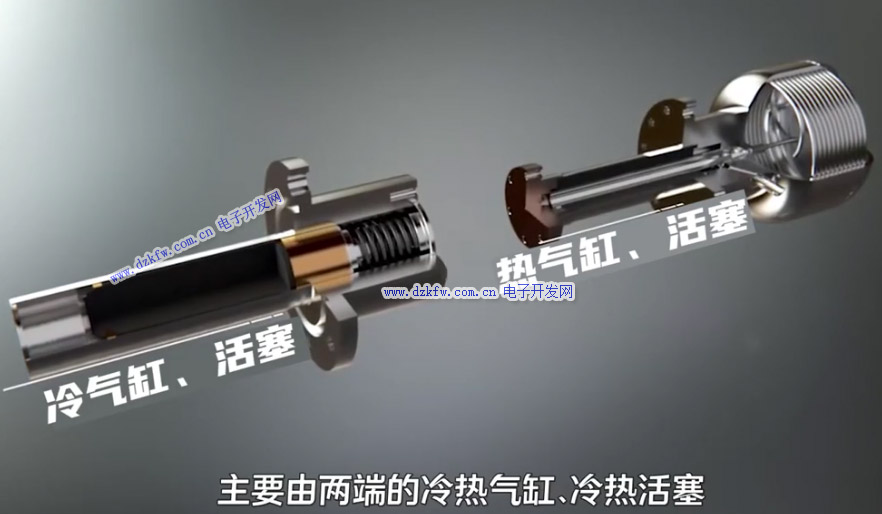

1. 压缩腔（热端，室温\(T_h\)）：压缩活塞，电机驱动；热端换热器，向环境排热
2. 回热器（蓄冷器，核心）：金属丝网填料，储存 / 释放冷量
3. 膨胀腔（冷端，低温\(T_c\)）：排出器（配气活塞）；冷端换热器（冷头），吸收被冷却物体热量

内部封闭工质：氦气，全程气态，不液化

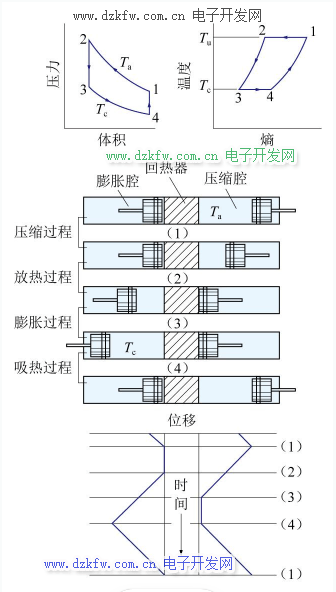

二、4 步逆向斯特林循环（P-V 图）

循环逆时针：

1. 等温压缩（3→4） 压缩活塞压缩氦气，压力升高；压缩热在热端换热器散到环境，气体温度保持室温。
2. 等容回热降温（4→1） 两活塞联动，总容积不变；高压氦气流过回热器，把热量留在回热器，气体被预冷。
3. 等温膨胀（1→2，制冷核心） 气体进入冷腔膨胀、对外做功，气体降温；冷头吸热，产出冷量。
4. 等容回热复温（2→3） 低温氦气反向流过回热器，吸收回热器储存的热量，升温回到室温，循环重启。

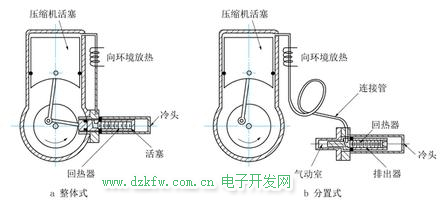

三、整体式 vs 分置式（工程常用）

• 整体式：压缩机 + 冷头集成在一起，结构紧凑；振动直接传到冷头，多用于小型红外探测器。
• 分置式：压缩机与冷头用细金属软管分开；振动隔离，冷头安静，是红外成像主流方案。

斯特林制冷机原理总结

斯特林制冷机基于逆向斯特林循环，机内充入高压氦气作为工质，无相变。由压缩活塞、排出器、回热器、冷热端换热器组成。两活塞存在相位差，使工质依次经历四个过程： ①等温压缩：热端压缩工质，压缩热由热端换热器散入环境； ②等容回热降温：工质流过回热器释放热量，自身降温； ③等温膨胀（制冷过程）：冷端工质膨胀，从冷头吸收热量，产生制冷量； ④等容回热复温：低温工质回流经过回热器，吸收回热器储存热量，恢复初始温度，循环持续进行。 核心部件回热器用于内部储存和回收热量，减少能量损失。
