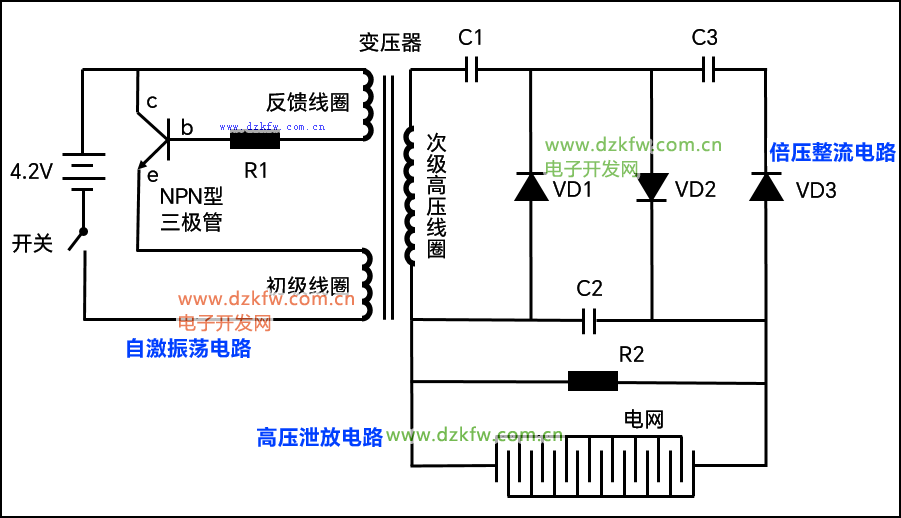

一、电蚊拍工作原理电路图，电蚊拍几千伏的高压从哪里来的？

电蚊拍通过高压电击灭蚊，核心是将电池低压电升至 2000 伏以上高压。它利用内部电路把普通电池的电变成高压电，存到金属网上，蚊子一碰就短路被电死，而人摸通常没事 。

根据行业标准规定，电蚊拍在正常工作状态下，网面工作电压应在2000V-4200V范围内，市面上合格产品的电压大多都集中在2000V-3500V之间，像这款产品机身标注网拍输出电压2700V。

电蚊拍体积小巧，内部配置的是普通锂电池，电池电压才 3.7V-4.2V，那么数千伏高压的产生原理是什么？

这个其实得益于电蚊拍内部的一套升压电路，主要由自激振荡电路、倍压整流电路和高压泄放电路三部分组成。

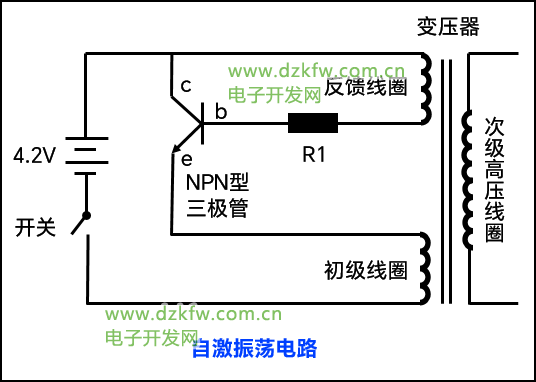

自激振荡电路主要由三极管、电阻、变压器（初级、反馈、次级线圈）组成，当按下电源开关后，电池提供低压直流电，三极管和初级线圈、反馈线圈组成一个会“自己不断开关”的电路，形成高频振荡电流，由于次级线圈圈数更多，因此会感应出对应的高压高频交流电。此时电压得到了第一次提高，通常可以提升至几百伏。



随后来到倍压整流电路，倍压整流电路主要由二极管和电容组成。前面产生的高压高频交流电会通过二极管的整流和导引作用将电压分布存储在各自的电容中，电容按极性相加的原理串接起来，形成电压的叠加翻倍，通常你看到有几个二极管就是几倍电压。



经过上面两个电路协同升压作用，最终就可以得到2000V以上的直流高压存储在电容上。最后这个主要由电网和电阻组成的高压泄放电路就是用来释放这个高压的，不工作时，电路里的电阻会限制放电，一旦当电网短路，也就是蚊子触电时，电容就会瞬间释放全部能量到电网上。



二、为什么能电死蚊子，却电不死人？

虽然电蚊拍可以释放上千伏电压，但其实这个高压对人类来说却不致命，甚至当真的摸电蚊拍时，也只是感觉指头被电麻了一下而已。

其实这是因为，真正决定触电伤害程度的，是流过人体的电流大小和持续时间。

电蚊拍靠高压电击致死，蚊子触碰电网形成短路，瞬间高压击穿身体。

• 升压电路工作：内部电路把电池的几伏低压，通过振荡和倍压变成2000 伏以上高压。
• 瞬间放电：蚊子碰到电网，身体连通内外层，高压电流瞬间通过将其击毙 。

• 三层网保护：外层是安全网不带电，中间层才带高压，手摸外层不会触电。
• 电流很小：工作电流小于 10 毫安，对人畜无害，但足以电死蚊子 。

• 静电吸附：高压电会在拍面形成静电场，蚊子质量轻，容易被吸过去撞上电网。
• 安全提醒：严禁在喷洒杀虫剂、酒精等易燃环境使用，以防电火花引发爆炸 。

1、电流在人体安全阈值内

电蚊拍内部有多重限流内阻设计，一个符合国标的电蚊拍，短路电流也就是电网两极直接短接时的电流，应该小于10 mA，大部分电蚊拍实际上的短路电流都在5 mA以下。再加上人体干燥皮肤的电阻可达几千欧姆，所以实际人体能感知到的电流就更小了。

国际电工委员会（IEC）的标准指出，人体能感知到的电流阈值大约在0.5 mA 到1mA，5 mA以上的持续电流才会引起人体肌肉痉挛。所以电蚊拍这个大小的电流对人体是没有伤害的。

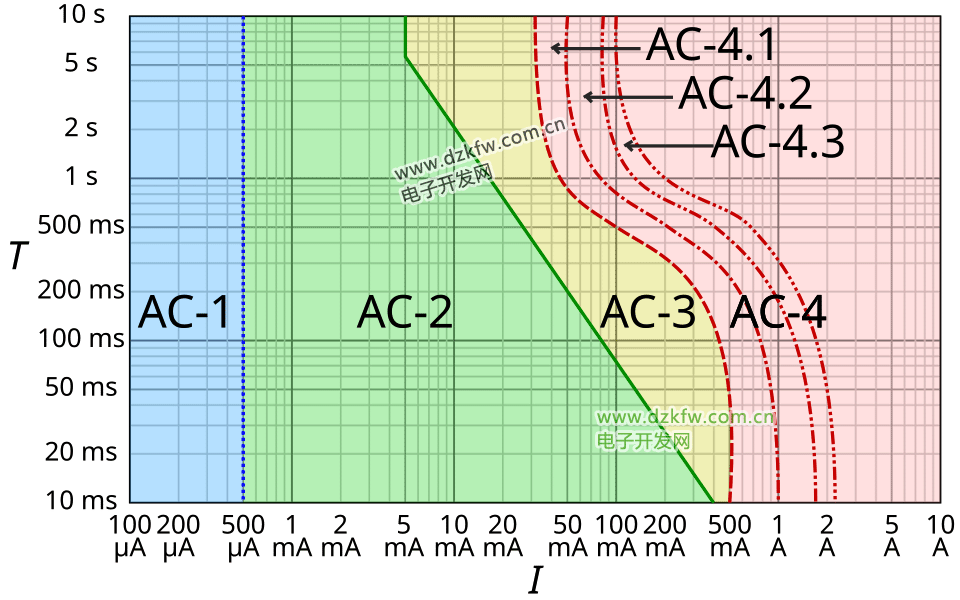

IEC 60479-1 电击效应曲线图：AC-1蓝色区域，几乎无感觉区；AC-2绿色区域，可感知但无害区；AC-3黄色区域，肌肉无法松开区（不能摆脱区）；AC-4粉红色区域，危险/致命区

2、放电短暂，能量极小

上面说了，只有5 mA的持续电流才会引起人体不适，除了电流数值小，电蚊拍释放电流的持续时间也很短暂，通常是毫秒级的脉冲，这种脉冲式放电单次释放的能量微乎其微，且放电后电压也会迅速下降，无法持续提供电流。

就像被打火机里的电机（电压也有几千伏，但电流较小）电到的感觉，这种短暂的微小能量对人体造成不了伤害，但对于质量只有几克的蚊子来说则是致命伤害。

此外，电蚊拍的网面结构也暗藏玄机。大多数电蚊拍有三层金属网，外面两层通常是不带电或接低电位的保护网（大多为负极），中间才是用来击杀蚊子的高压网（大多为正极）。即使我们不小心碰到外网，只要不同时触碰到内层，就不会形成有效电流路径。再退一步来说，就算真的不小心双手同时触碰相邻网眼，形成的总电阻也足够大，仍能将电流限制在安全范围内。

而蚊子就不一样了，当它被电蚊拍的两层电网卡住时，身体直接连接了正负极网格，相当于短路，电流会直接穿过蚊子的胸腔和神经系统，足以一击毙命了。

总体上，电蚊拍就是通过这种“高电压、小电流、低能量”的设计来兼顾灭蚊与安全的功能，不过在这里还是提醒大家，电蚊拍毕竟还是一个高压放电设备，在使用时还是要注意自身安全。
