液压站原理入门 + 液压元件图形符号

一、液压站基本原理（通俗版）

核心：利用液体压力传递能量，把电机的机械能 → 液压油压力能 → 油缸 / 马达的机械能

帕斯卡原理：密闭容器内，液体压强处处相等。小活塞施加很小的力，就能在大活塞得到很大推力。

液压站系统 4 大组成部分

1. 动力元件：液压泵（电机带动，把油打出，产生压力）
2. 执行元件：液压缸、液压马达（压力油推动，输出力 / 转动）
3. 控制元件：各种阀（控制油路通断、压力、流量、方向）
4. 辅助元件：油箱、过滤器、油管、压力表、蓄能器、冷却器

简单工作流程 油箱 → 滤油器 → 液压泵 → 压力油 → 控制阀 → 油缸 / 马达 → 回油 → 油箱，循环工作。

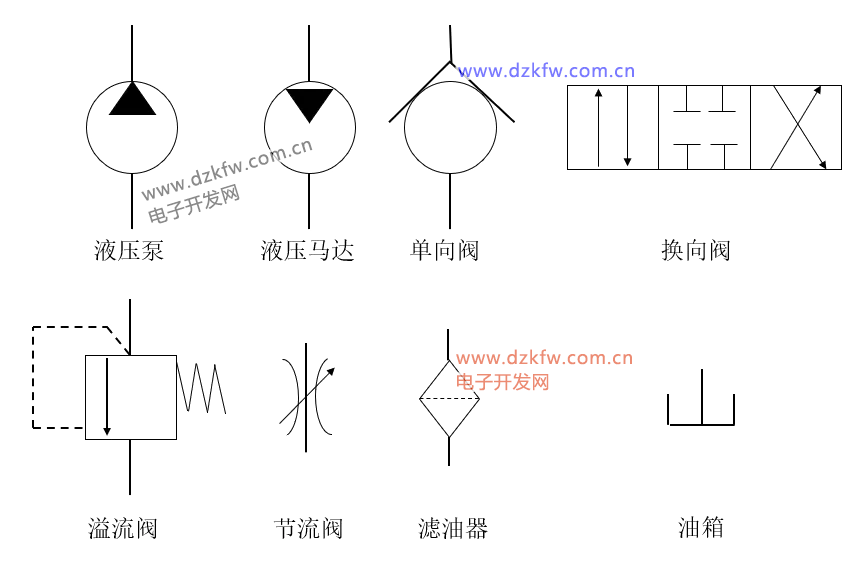

二、常用液压元件符号（国标 GB/T 786.1）

 说明：实心三角 = 油液流向；方框代表阀的阀体；箭头代表油道；弹簧画在一侧

1. 动力元件

表格

2. 执行元件

表格

3. 控制阀类（最常用）

（1）方向控制阀

• 单向阀：油只能单向通行，反向截止；符号：直角 + 单向三角
• 液控单向阀：单向阀加一条控制油路，可液压打开反向通油（液压锁）
• 二位二通换向阀：2 个油口、2 个工作位；方框 2 格，弹簧复位
• 二位三通换向阀：3 油口 2 位
• 二位四通换向阀：4 油口 2 位（最常用）
• 三位四通换向阀：4 油口 3 个位置，中间是中位（中位机能 O/H/Y/M 型）

中位机能：三位阀中间那一格，决定停机时油缸锁止、卸荷、浮动。

• O 型：各油口封闭，油缸锁紧；
• H 型：全部油口互通，泵卸荷，油缸浮动；
• M 型：P 口回 T 口卸荷，A、B 封闭，油缸锁紧。

（2）压力控制阀

• 溢流阀：并联在泵出口，系统压力超过设定值就溢流回油箱，稳压 + 过载保护；符号：方框 + 弹簧，进油口在弹簧对面
• 减压阀：串联，降低下游压力，出口稳压
• 顺序阀：达到设定压力才打开，用来实现 “先动 A 缸，再动 B 缸”
• 压力继电器：压力到设定值，输出电信号（液压转电气信号）

（3）流量控制阀

• 节流阀：简单小孔，调节通流面积，限制流量，控制油缸速度
• 调速阀：节流阀 + 定差减压阀组合，负载变化时速度稳定

4. 辅助元件

• 油箱：开口方框；回油要画到液面下
• 过滤器：菱形，中间一条横线
• 蓄能器：椭圆（气囊式），储存压力油，短时补油、缓冲
• 压力表：圆圈，里面向上箭头
• 冷却器：两个平行横线，代表换热
• 油管：实线；油路交叉：交点有黑点 = 连通，无黑点 = 跨过不连通
• 接头：黑点；软管：波浪线

三、看懂液压回路的简单方法

1. 先找液压泵，找到压力油来源；
2. 找换向阀，看油怎么切换方向；
3. 看溢流阀，看系统最大压力保护；
4. 末端看油缸，看进油回油。

四、基础液压站典型回路举例（最简）

电机驱动定量泵 → 溢流阀并联稳压 → 三位四通换向阀 → 双作用油缸，回油直接回油箱。 换向阀换向，切换 A/B 腔进油，油缸伸出 / 缩回。

补充：容易混淆符号小提示

1. 泵和马达：泵1 个三角（输出压力油）；马达2 个三角（油推动它旋转）
2. 阀方框数量 =工作位置数；方框上接口数量 =油口数
3. 弹簧：代表复位，没外力时阀芯回到弹簧侧位置

液压元件国标符号表

一、动力元件（泵）

表格

二、执行元件（油缸）

表格

三、方向控制阀

表格

四、压力控制阀

表格

五、流量控制阀

表格

六、辅助元件

表格

七、其他基础符号

表格
