1. 液压泵图形符号：液压泵一般符号包括单向定量液压泵、双向定量液压泵、单向变量液压泵和双向变量液压泵。通常，圆圈内的箭头向外表示液压泵。

2. 液压马达图形符号：液压马达一般符号包括单向定量液压马达、双向定量液压马达、单向变量液压马达、双向变量液压马达以及摆动马达。液压马达的图形符号中，圆圈内的箭头向内。

3. 液压缸图形符号：液压缸的图形符号包括单作用缸和双作用缸。单作用缸一般有单活塞杆缸、单活塞杆缸（带弹簧复位）以及柱塞缸-伸缩缸等类型。双作用缸则包括双活塞杆缸、不可调单向缓冲缸、可调单向缓冲缸、不可调双向缓冲缸、可调双向缓冲缸等。

4. 方向控制阀图形符号：方向控制阀的图形符号包括单向阀（普通单向阀）和液控单向阀等。单向阀的图形符号表示液体流向只能从上往下。

液压系统基本符号及管路连接符号：

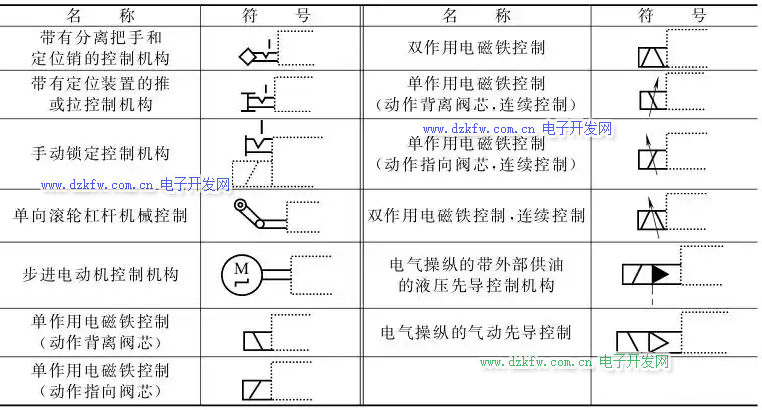

液压系统控制机构及控制方法符号：

 液

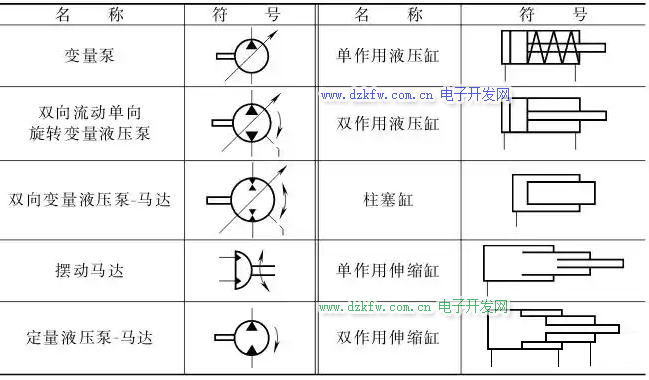

液压系统泵、马达、油缸的符号表示

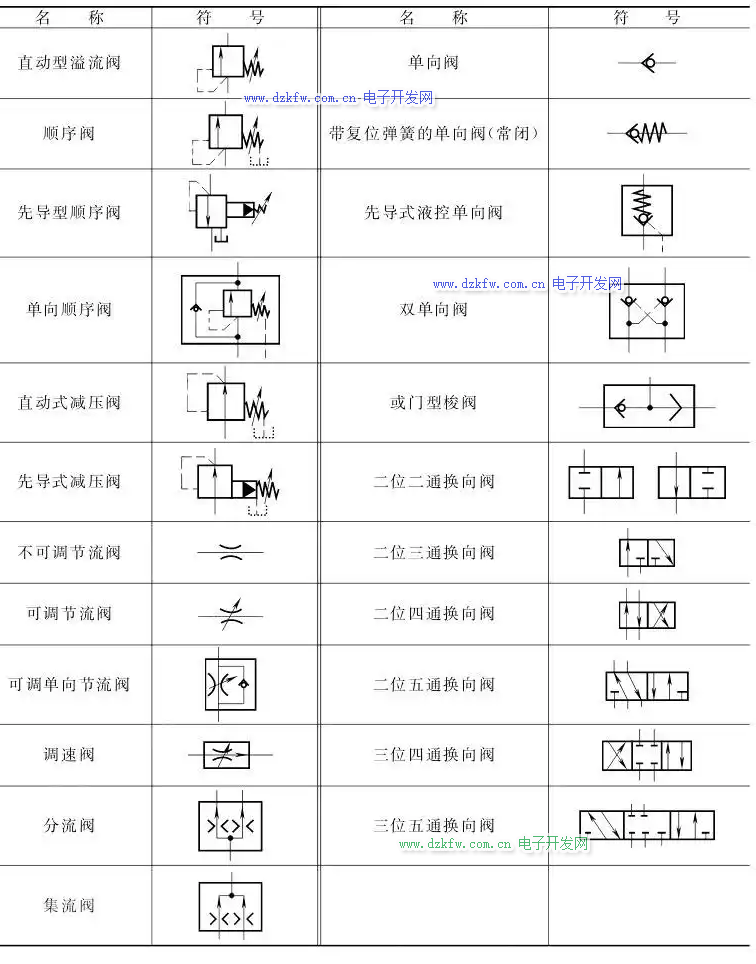

液压控制元件图形符号表示：

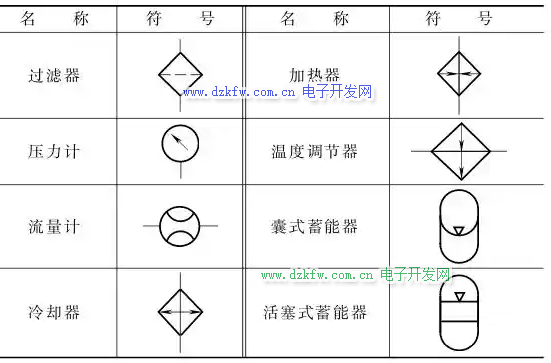

液压辅助元件图形符号表示
