柱塞泵依靠柱塞在缸体孔内做往复运动，周期性改变密封工作腔的容积来实现吸油和压油。作为容积式泵的一种，其核心是将机械能转化为液体的压力能，输出流量理论上仅取决于结构参数，与排出压力无关。

核心工作过程

柱塞泵的工作循环主要包含两个阶段：

1. 吸油行程：柱塞向外缩回，缸腔容积变大形成负压，进口单向阀开启，介质被吸入缸体。
2. 排油行程：柱塞向内推进，缸腔容积压缩，介质升压，进口阀关闭，出口单向阀顶开，高压介质排出。

多根柱塞通常圆周均匀布置（如7或9根），交替吸排以削弱压力脉动，实现连续稳压输出。

主要分类及特点

根据柱塞排列方向不同，主要分为两类：

• 轴向柱塞泵：柱塞往复运动方向与缸体中心轴平行，利用斜盘或斜轴驱动柱塞往复，容积效率高，常用于高压液压系统。
• 径向柱塞泵：柱塞往复运动方向垂直于传动轴，结构上柱塞呈径向排列，适用于特定高压场合。

变量调节原理

部分柱塞泵支持流量调节。以轴向柱塞泵为例，通过变量机构改变斜盘的倾角，可调整柱塞的有效行程，从而实现排量的无级调节。初始状态下弹簧力使斜盘处于最大倾角，对应最大排量；控制阀响应系统信号时，变量活塞移动改变倾角。

今天看看轴向柱塞泵这种机械的内部原理和结构。



首先看一个动画，视频介绍了轴向活塞泵的机构设计和工作原理。主要元件的用途：活塞、缸体、斜盘、轴、分配盘。轴向柱塞泵是如何工作的？斜盘泵与弯轴泵有什么不同？通过观看视频你就可以了解这方面的知识：

一、柱塞泵（马达）的分类：

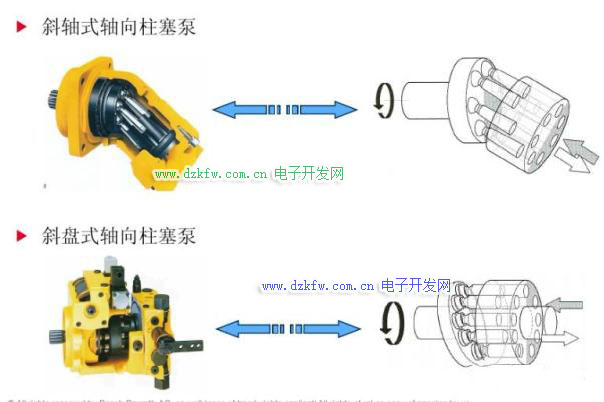

轴向柱塞泵的种类与轴向柱塞马达相同，也分为直轴式轴向柱塞泵和斜轴式轴向柱塞泵两类。

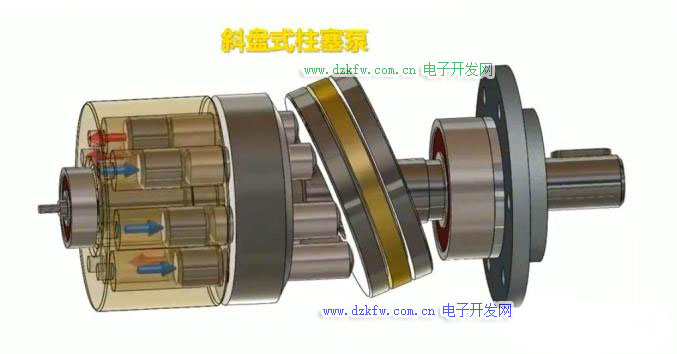

斜盘式柱塞泵：缸体每转一转，每个柱塞往复运动一次，完成一次吸油、排油动作。改变斜盘的倾角，就可以改变密封工作容积的有效变化量，实现泵的变量。

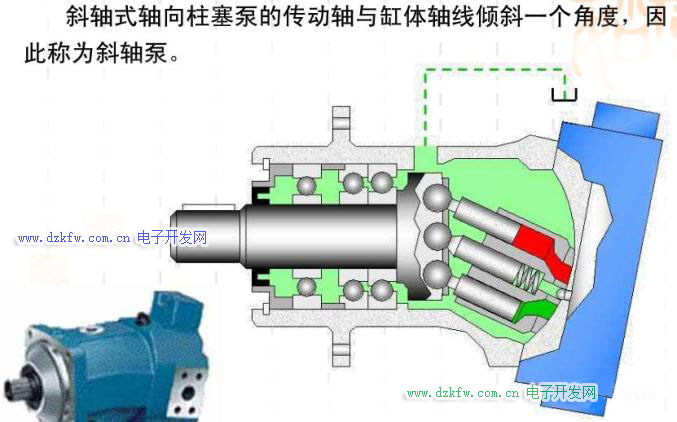

斜轴式轴向柱塞泵与斜盘式轴向柱塞泵相比，有如下特点:
(1)斜轴式轴向柱塞泵中的柱塞所受径向力很小，因此允许传动轴与缸体轴线之间的夹角大，因而泵的排量较大。
(2)缸体受到的倾覆力矩很小，缸体端面与配流盘贴合均匀，泄漏损失小，容积效率高;摩擦损失小，机械效率
高。
(3)结构坚固，抗冲击性能好。
(4)由于斜轴泵的传动轴要承受相当大的轴向力和径向
力，需采用承载能力大的推力轴承。
(5)斜轴泵的总效率略高于斜盘泵。运动部件的惯性
大，动态响应慢。

二、柱塞泵（马达）的结构和工作原理：

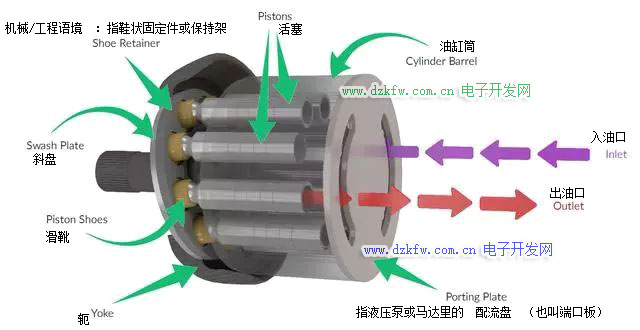

下面这张图是轴向柱塞泵内的核心组件以及进、排油的情况。

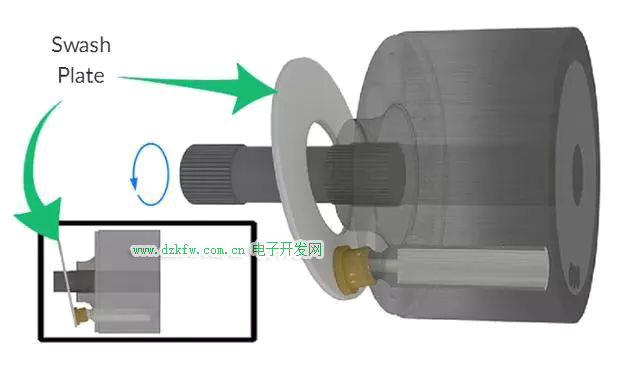

单根柱塞的吸油和排油过程简单介绍一下，下面这张图看到单根柱塞在最下端时开始进入准备吸油的临界状态↓↓

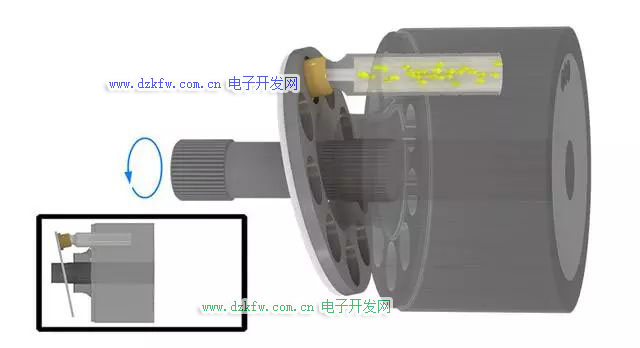

当柱塞转动至最顶端位置时，柱塞孔内刚刚吸满油液，正准备向外排出，这就是即将向外排油的临界状态↓↓

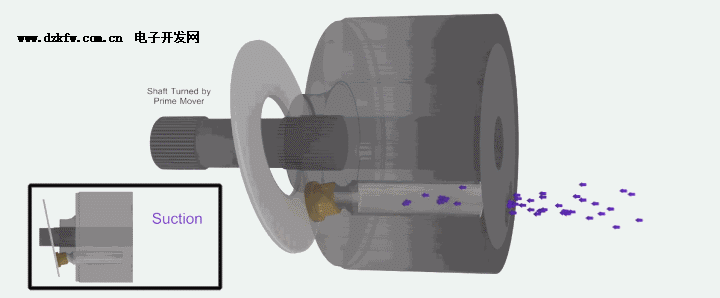

下面这张动图是一次完整的吸油、排油过程，如果缸体不断地旋转，则柱塞也就不断的吸油和排油，这就是轴向柱塞泵的工作原理了↓↓



放在整体的结构中再看一下就不难理解了↓↓

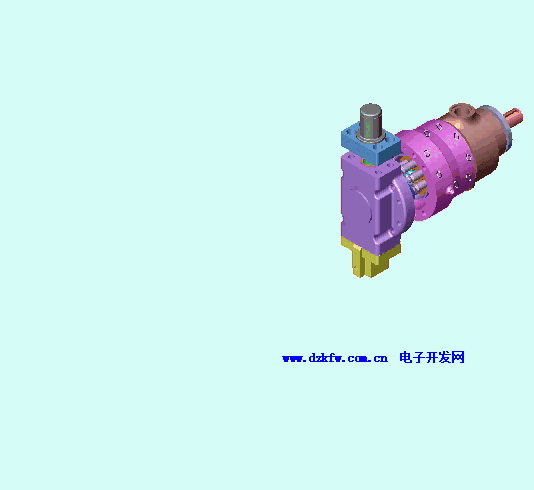

上面这个是柱塞泵的动图，咱们可以通过动图看见里面的结构。下面这个动画看的更清楚：

下面这个视频是来自海特克柱塞泵（马达）的介绍，里面柱塞泵（马达）的结构和组成一目了然，是一个很棒的视频：

了解了柱塞泵的结构和原理，下面这个动图，大家看看它是液压马达，还是柱塞泵：



有人说这是液压马达，有人指出这是柱塞泵。之所以出现混淆，主要是轴向柱塞马达的结构形式基本上与轴向柱塞泵一样。从原理上讲，液压马达和液压泵是可逆的，如果用电动机带动时，输出的是压力能（压力和流量）这就是液压泵；若输入压力油，输出的是机械能（转矩和转速），则变成了液压马达。这就好比发电机和电动机的关系。
