伺服的电子凸轮有什么?如何使用?动画展示“追剪、飞剪”!

作者:佚名    文章来源:网络整理    点击数:    更新时间:2026/3/21
伺服的电子凸轮有什么?如何使用?

伺服的电子凸轮主要包含以下要素和功能

  • 电子凸轮曲线:电子凸轮通过预设的曲线(如直线、正弦波等)来控制从轴的跟随动作,实现精确的同步运动。
  • 主轴与从轴同步:通过编码器采集主轴的位置信息,伺服驱动器根据这些信息控制从轴的运动,实现主轴与从轴的精确同步。
  • 相位控制:电子凸轮能够确保主轴与从轴之间的相位关系稳定,避免相位偏移。
  • 同步轴技术:通过模拟正时皮带的“齿”来避免累积误差,实现更精确的同步控制。

如何使用伺服的电子凸轮

  1. 配置主轴与从轴

    确定主轴和从轴的编码器类型及参数。

    在伺服驱动器中设置主轴来源,选择编码器脉波或同步轴等模式。

  2. 设置电子凸轮曲线

    根据应用需求,在伺服驱动器的设置菜单中配置电子凸轮曲线。

    可以选择预设的曲线类型,或根据实际需求自定义曲线。

  3. 调整同步参数

    设置同步轴的参数,包括齿的宽度(即齿与齿的距离)等。

    启用同步轴功能,确保主轴与从轴之间的相位关系稳定。

  4. 测试与调试

    在实际运行前,进行空载测试,检查主轴与从轴的同步情况。

    根据测试结果调整参数,直至达到理想的同步效果。

动画展示“追剪、飞剪”

追剪功能动画展示

追剪动画

追剪功能描述

追剪功能通常用于需要精确控制切割位置的应用场景。在追剪过程中,主轴(通常是材料输送轴)以恒定速度运行,而从轴(切割刀轴)根据预设的电子凸轮曲线进行加速和减速,以确保在正确的位置进行切割。通过电子凸轮的控制,可以实现高精度的追剪操作。

飞剪功能动画展示

飞剪

飞剪功能描述

飞剪功能通常用于高速切割应用场景,如金属带材的连续切割。在飞剪过程中,主轴和从轴都以较高的速度运行,但从轴需要根据材料的移动速度和切割要求进行精确的加速和减速。通过电子凸轮的控制,可以实现高速且精确的飞剪操作,确保切割质量和效率。

总结

伺服的电子凸轮通过精确的控制算法和同步轴技术,实现了主轴与从轴之间的精确同步和相位控制。在追剪和飞剪等应用场景中,电子凸轮的应用可以显著提高切割精度和效率。通过合理配置和调试电子凸轮参数,可以满足不同应用场景的需求。


今天我们来讲点复杂的:伺服的电子凸轮有什么?如何使用?

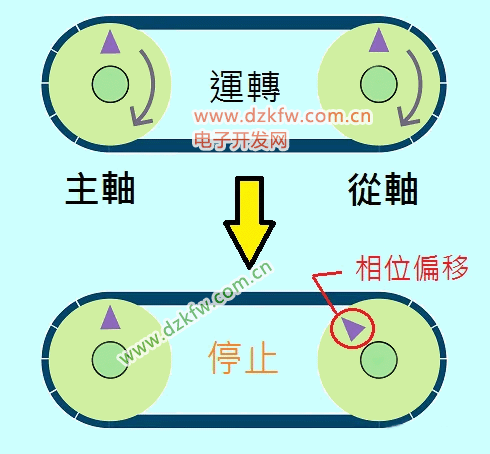

在传统机械里,轴与轴之间是靠机构来传动的,例如下图所示,主/从轴间以一条平皮带相连,当主轴开始转动,从轴也一起转动!假设主/从轴的轮径相同,并在轮上都做一个 ∇ 标记,初始的位置都在正上方,经过一段时间的运转后,由于皮带的打滑,主/从轴轮径误差等诸多因素,发现主/从轴上的标记 ∇位置不一样了!表示主轴与从轴的相位偏移了!

平皮带传动 发生相位偏移


▲ 图1平皮带传动 发生相位偏移

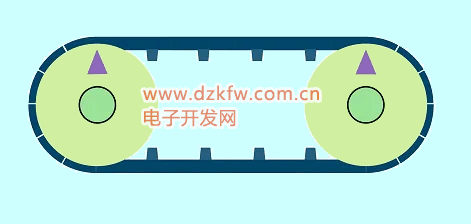

如果只是单纯用来传输动力(例如引擎中的发电机皮带),相位的偏移并无关系;但若作为同步的控制(例如引擎中控制汽门,曲轴与点火时机的皮带),就会发生问题!以机构而言,要避免相位偏移,可以把一般的皮带换成正时皮带(Timing Belt)跟齿轮!如下图所示,即使长时间运转,主/从轴的相位都能维持一致!就是彼此达到同步状态!
正时皮带可维持相位同步
▲ 图2正时皮带可维持相位同步

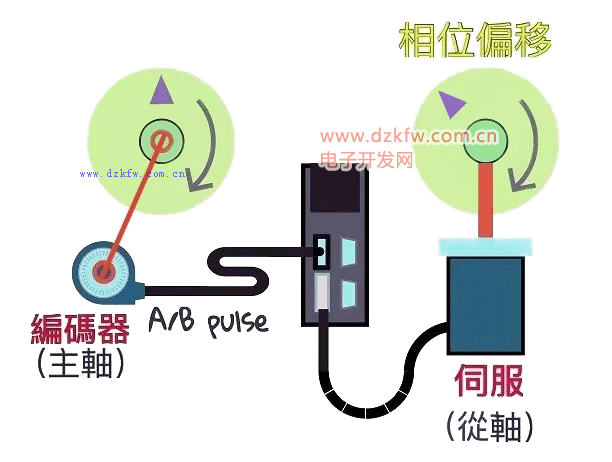

讲了这么多,终于可以进入正题了!如果把上述的机械传动改成伺服的电子凸轮,效果会是如何呢?如图3所示,我们将皮带拆除,用编码器采集主轴的位置,以A/B相脉波的方式传给伺服,伺服以直线的电子凸轮来驱动从轴做跟随:
将皮带传动改成伺服电子凸轮-发生偏移
▲ 图3将皮带传动改成伺服电子凸轮-发生偏移

实测结果发现,相位发生了偏移,因为编码器的脉波受到干扰,而且会随时间累积,造成偏移愈趋明显!而脉波干扰是很难完全抑制的,在工厂多变的环境下,不论配线如何讲究,脉波偏差总会发生,只是时间早晚的问题!因此,单纯以编码器脉波驱动电子凸轮,无法达到正时皮带的同步效果,顶多是平皮带的效果而已!
那么该怎么改善呢?

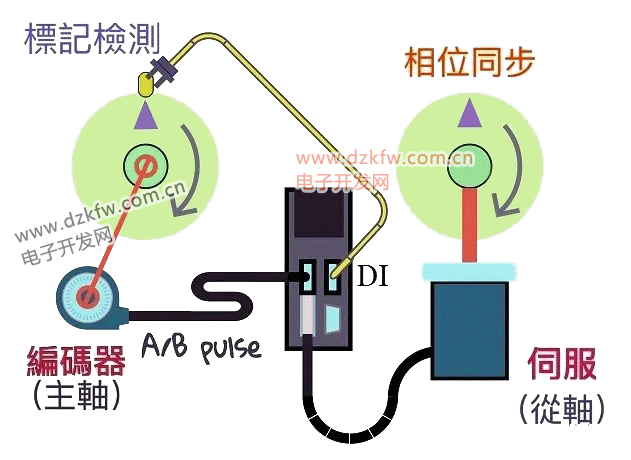

其实我们可以效仿正时皮带,因为它是带"齿"的,所以不会滑动造成累积误差!那我们就用一个假想的"齿"来模仿它!并把齿的宽度(就是齿与齿的距离)定义清楚,这样就可以造出一个虚拟的正时皮带,就是所谓的”同步轴”!这个"齿"可以用主轴上任何一个周期性出现的信号(或编码器的Z)来表示,如图4所示。
使用同步轴-避免相位偏移
▲ 图4使用同步轴-避免相位偏移

在主轴上安装一个标记当作"齿",并用感测器将信号读进伺服的DI,再根据编码器的型号得知主轴转一圈应该会有R个脉波。由于一圈只有一个齿,所以齿的宽度就是R(单位是主轴的脉波)。如此,只要伺服每感测到一个"齿",就知道应该要收到R个脉波,如果数量不对,就可加以补偿,让脉波总数一直跟齿数维持正确的关系,如此便可让主/从轴的相位永不偏移,保持同步!这功能在台达ASD-A2 与 ASD-M-R伺服里都已具备,在凸轮的主轴来源 P5-88.Y里,选择实体脉波相当于使用平皮带;选用同步轴就相当于使用正时皮带,非常方便!设定方式请参考 A2凸轮同步轴的设定方法!

注:克服凸轮主轴脉波漏失还有其他方法,例如:
1.采用虚拟主轴 不会漏脉波,但是主轴也必须使用伺服马达,无法采用一般马达外加编码器的方式!
2.利用凸轮对位 虽然可以做到,但通常会保留给 从轴的修正使用,因为从轴的误差补偿会用到!
Tags:追剪,飞剪,凸轮
