一、常用运动机构

1. 同步带+直线导轨



   特点：多点定位，效率高可达98%，速度快（可达2m/s）、噪音低、成本适中，但精度一般（±0.1mm）。

   应用：物料输送、激光切割机XY平台。

   避坑：预紧力不足会导致跳齿，长行程需加支撑轨防下垂。

2. 滚珠丝杠+直线导轨

  特点：以旋转运动转换成直线运动机构，也可以直线转换旋转。传动效率97%，不自锁，高刚性，寿命长，精度高，导程大。

行程;标准一般在2m以内，可定制长行程，速度在1m/s以内

   应用：CNC机床Z轴、精密定位平台。

   避坑：垂直安装时需配刹车电机防坠落且要设计维修插销和零位插销。

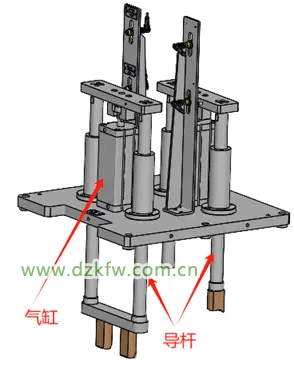

3. 气缸+导杆



   特点：成本低、易维护，但定位精度差（±0.5mm），需加缓冲器。

   应用：工件顶升、挡料机构。

   避坑：注意导杆与直线轴承或无油衬套配合间隙，尤其水平使用时配合间隙大容易卡滞。

4.齿轮齿条机构

行程：无限对接，一根为0.5m-1m

精度：一般可达到0.1mm，精度高的等级可达到0.03mm

线速度：建议1.5m/s以内

负载：轻中重负载场合都可，比如重型桁架都可用。

定位：多点定位

特点：行程长，旋转与直线运动可转换，制造与安装精度要求高，成本高，寿命长，负载大。

5. 凸轮分割器



   特点：间歇运动定位准（±15弧秒）、承载大，但只能固定分度。

   应用：多工位转盘装配机（如4/6/8等分工位）。

   选型关键：加速度曲线决定运动平稳性。

6. 链轮+链条

   特点：长距离传动、耐粉尘，但噪音大、需定期张紧。

   应用：喷涂线吊挂输送、重型物料搬运。

二、非标机构设计法则

1. 功能优先：先确定运动轨迹和负载，再选机构（如水平移动选同步带，垂直升降选丝杠）。

2. 可靠性陷阱：

   气缸在低温环境可能结冰失效（改用电缸）。

   同步带在油污环境易老化（换链条或齿轮齿条）。

3. 成本控制：

   能用标准米思米组件就别自定义加工。

   气缸比电动缸便宜，但长期气耗成本更高。

4. 维修友好：

   留出扳手空间（如皮带张紧螺栓）。

   易损件（如吸盘）需快拆设计。

总结：非标机构设计没有标准答案，核心是 “功能实现+成本可控+便于维护”。建议多积累行业案例（如3C电子与汽车产线的机构差异），并掌握至少一款运动仿真工具（如SolidWorks Motion）提前验证可行性。
