无论什么设备中，都会大量使用标准件。标准件是机械工业发展的产物，它的产生极大地提高了生产效率，降低了生产成本。标准件是结构形式、尺寸大小、表面质量、表示方法等均标准化的零(部)件。 例如, 螺纹紧固件、键、销、滚动轴承和弹簧等。

本文主要介绍标准件中的键和销的种类、用途、画法和标记。

1 键

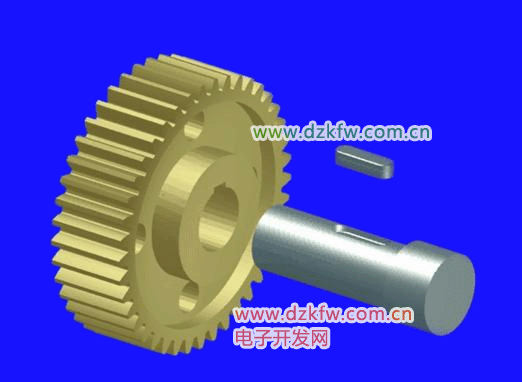

键用于连接轴和轴上的传动件(齿轮、皮带轮等), 起传递扭矩的作用。

（1）键的分类

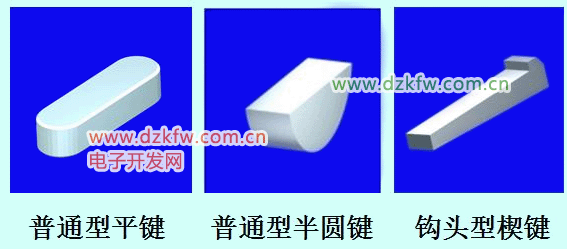

键的大小由被连接的轴孔尺寸大小和所传递的扭矩大小所决定。常用的键有平键、半圆键和楔键，其中普通型平键的用途最为广泛。

（2）普通型平键的分类

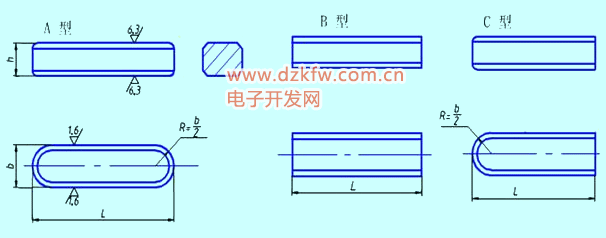

普通型平键有A型(圆头)、B 型(方头)和C 型(单圆头)三种。

（3）普通型平键连接的画法

用于轴孔连接时，键的顶面与轮毂中的键槽底面有间隙，应画两条线；键的两侧面与轴上的键槽、轮毂上的键槽两侧均接触，应画一条线；键的底面与轴上键槽的底面也接触，应画一条线。下图中，a为有键槽特征的轴的画法，b为孔的画法，c为平键连接在装配图中的画法。

（4）键的标记

键的标记由标准编号、名称、型式与尺寸三部分组成。

例如, A型（圆头）普通型平键，b=12mm、h=8mm、L=50 mm，其标记为：GB/T 1096-2003 键 12× 8 × 50

C型（单圆头）普通型平键，b=18mm、h=11mm、L=100 mm，其标记为：GB/T 1096-2003 键 C 18× 11× 100

标记中A型键的“A”字省略不注，而B型和C型要标注“B”和“C”。

2 销

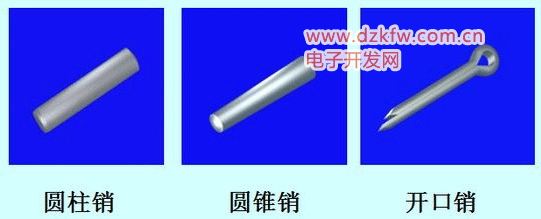

常用的销有圆柱销、圆锥销和开口销等。

(1）圆柱销和圆锥销

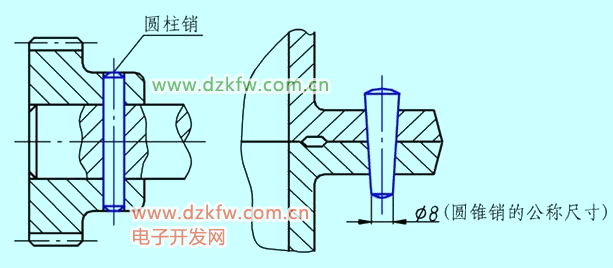

圆柱销和圆锥销可起定位和连接作用。

（2）开口销

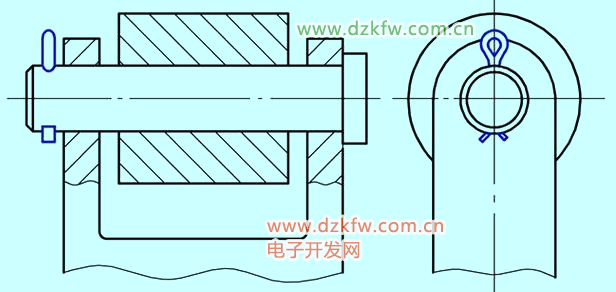

穿过六角开槽螺母上的槽和螺杆上的孔以防螺母松动或限定其他零件在装配体中的位置。

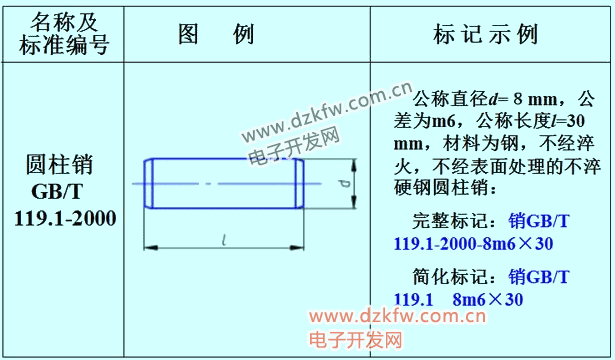

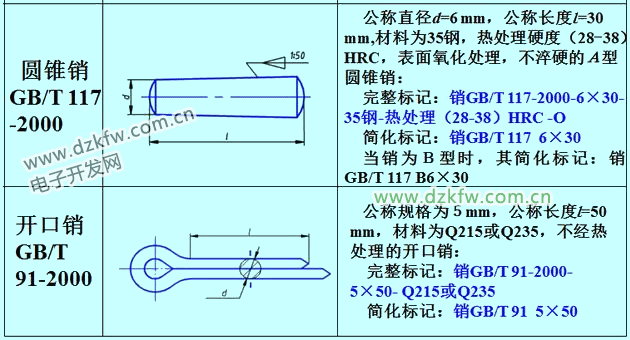

（3）销的图例及标记示例
