不少电工刚接触 PLC 时，总被复杂的程序逻辑绕得头疼：明明懂基础接线，可面对电机启停、延时控制的需求，还是不知道从哪下手写梯形图。其实不用慌，工业现场 80% 的控制场景，都离不开 7 种核心梯形图 —— 把这 7 种吃透，不管是简单的设备控制，还是基础的自动化改造，都能轻松应对。

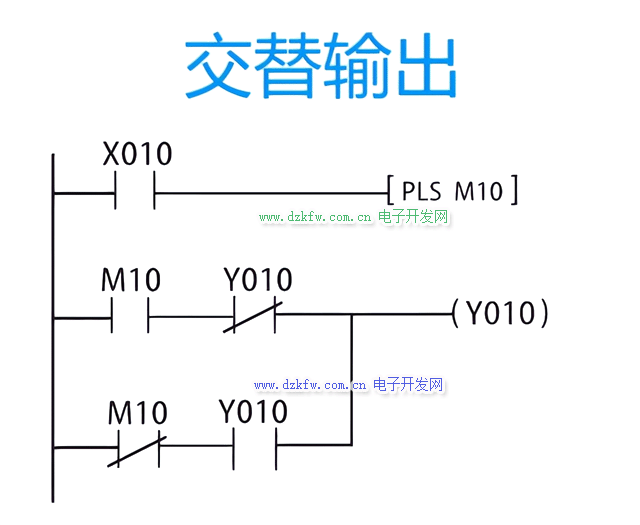

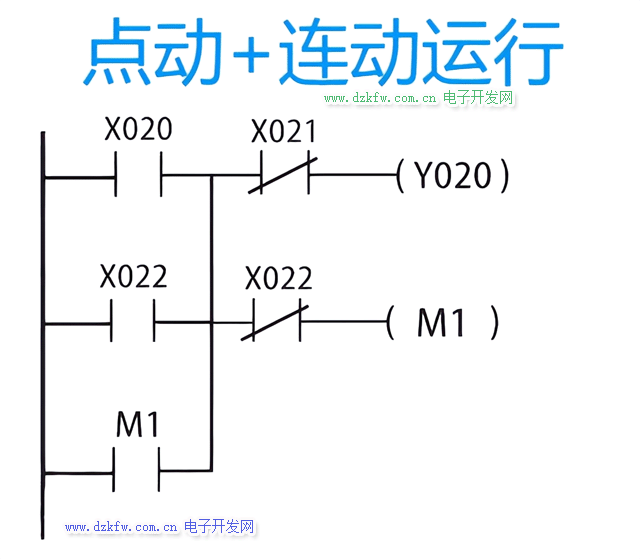

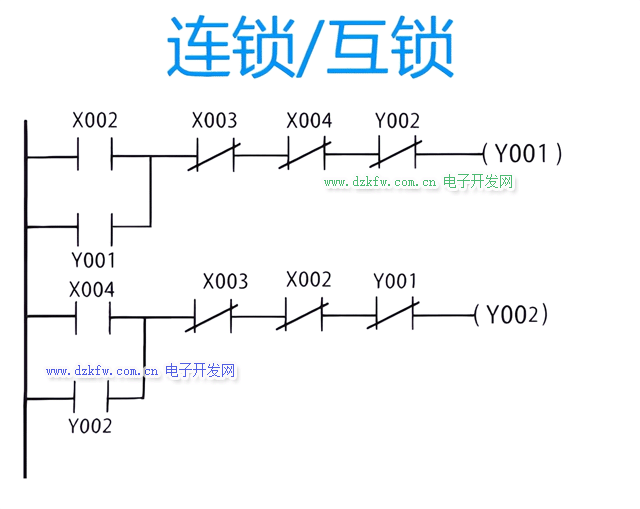

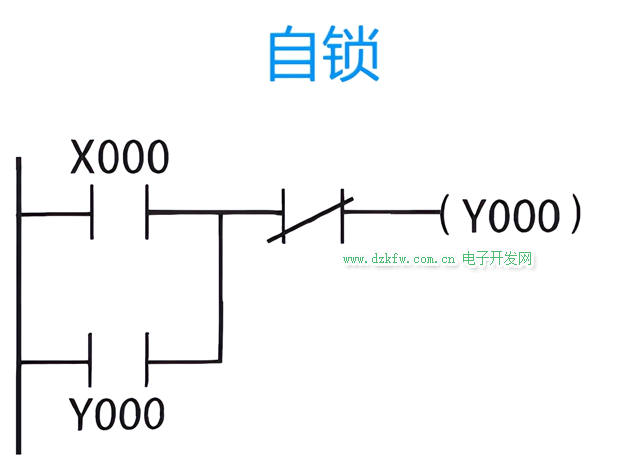

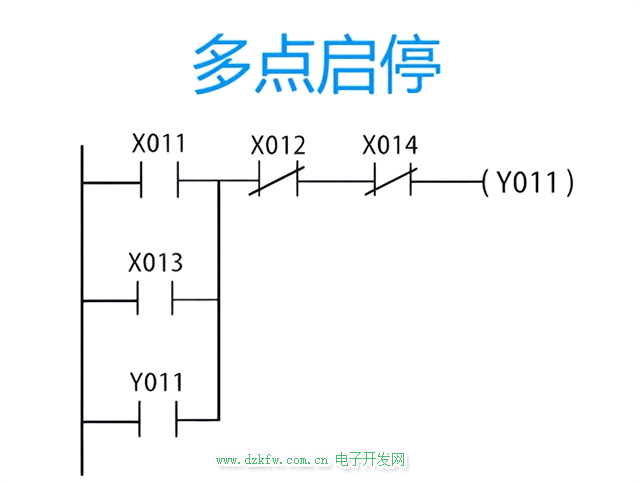

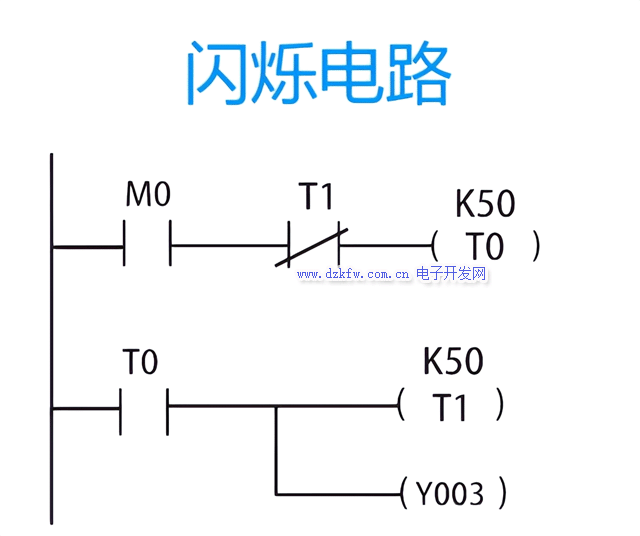

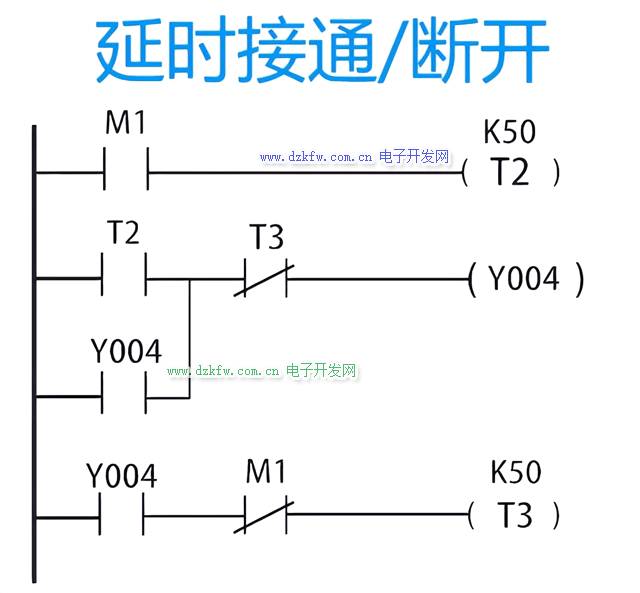

今天要讲的这 7 种三菱 PLC 必学梯形图，每一种都是实战里反复验证的 “硬通货”：从实现电机持续运转的 “自锁” 电路，到防止设备误动作的 “连锁与互锁” 逻辑；从兼顾临时操作与常态运行的 “点动加连动”，到精准控制时间的 “延时接通 / 断开”；再到满足多位置操作的 “多点启停”、交替工作的 “交替输出”，以及警示灯常用的 “闪烁电路”。每一种都对应着具体的工业需求，比如自锁电路能让电机按下启动键后持续运行，互锁电路可避免变频器正反转同时接通，学会就能直接套用在机床、流水线、风机等设备上，真正做到 “学完就能用”。
