组态王中，软件对设备的管理是通过对逻辑设备名的管理实现的；

每一个实际I/O设备都必须在软件中指定一个唯一的逻辑地址；

特别是设备型号完全相同的多台I/O设备，也要指定不同的逻辑设备名。

工具/原料

• 组态王6.55

方法/步骤

1. 1

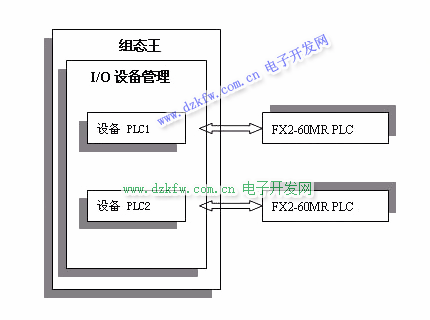

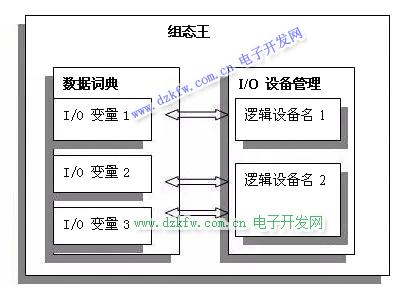

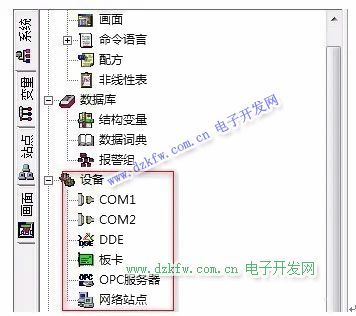

   逻辑设备与实际设备示例：

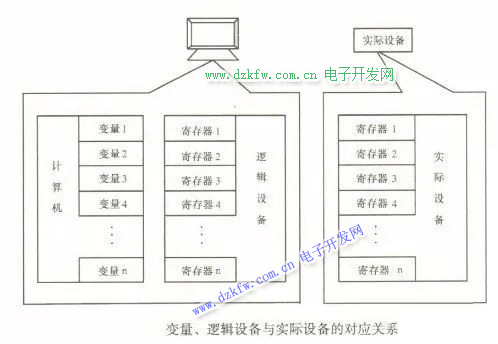

   软件中的I/O变量与具体I/O设备之间的数据交换就是通过逻辑设备名来实现的；

   一个逻辑设备，可与多个I/O变量对应。





2. 2

   逻辑设备

   分为

   DDE设备，

   板卡类设备，

   串口类设备，

   人机界面卡，

   网络模块；



3. 3

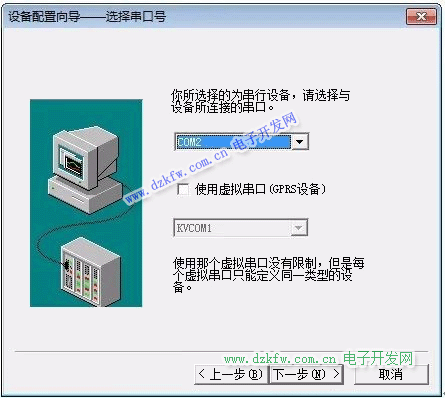

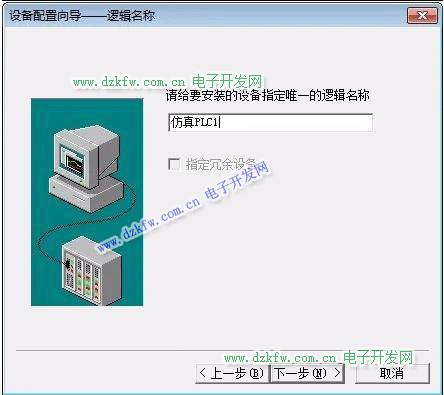

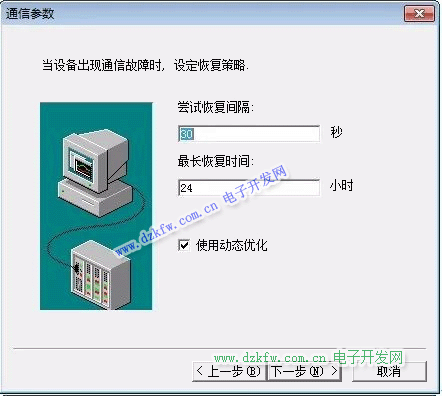

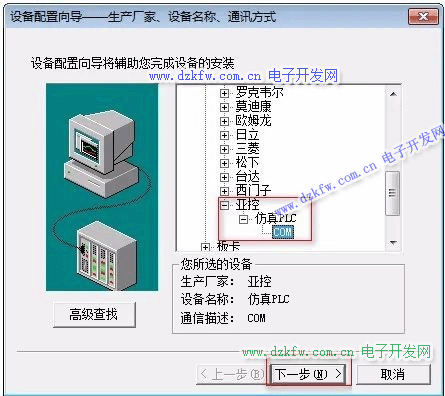

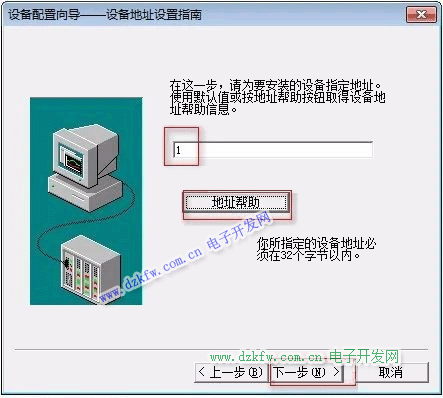

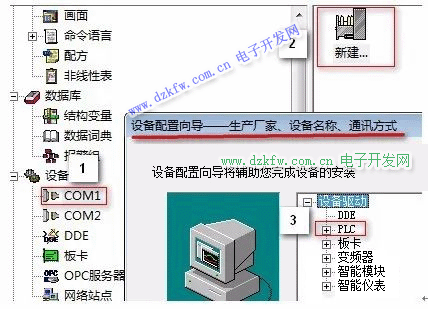

   定义I/O设备:

   系统把那些需要与之交换数据的硬件设备或软件程序都作为外部设备使用。

   只有定义了外部设备后，才能通过I/O变量和它们交换数据。

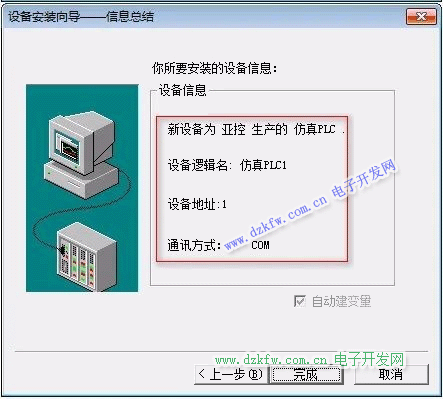

   仿真PLC设备配置如下：















4. 4

   仿真PLC的寄存器：

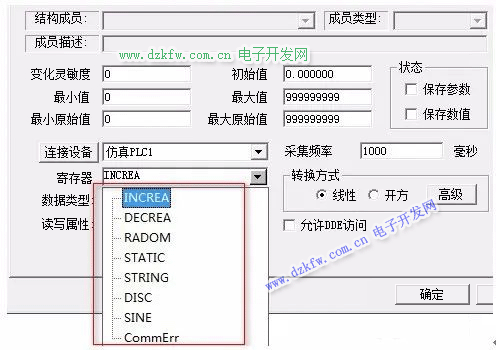

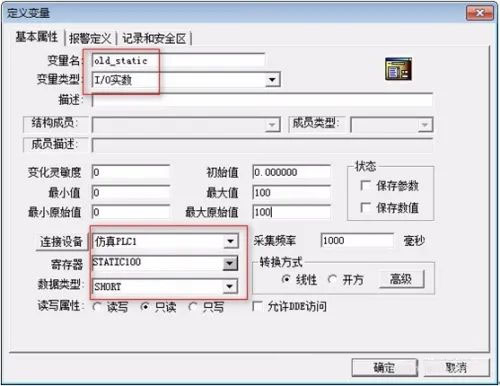

   仿真PLC提供五种类型的内部寄存器变量：INCREA、DECREA、STATIC、RADOM、CommErr;

   CommErr寄存器。该寄存器变量为可读写的离散变量，用来表示软件与设备之间的通信状态。

   CommErr=0表示通信正常；

   CommErr=1表示通信故障。



5. 5

   如何使用仿真PLC设备：

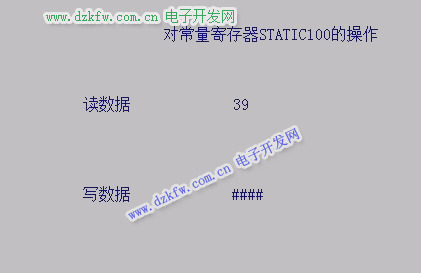

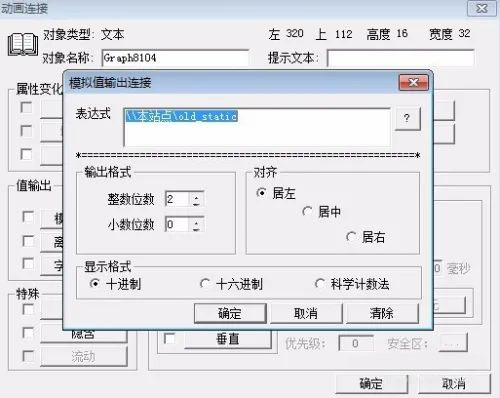

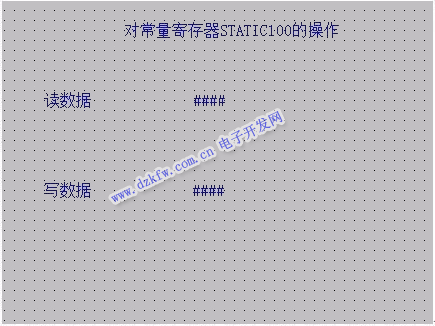

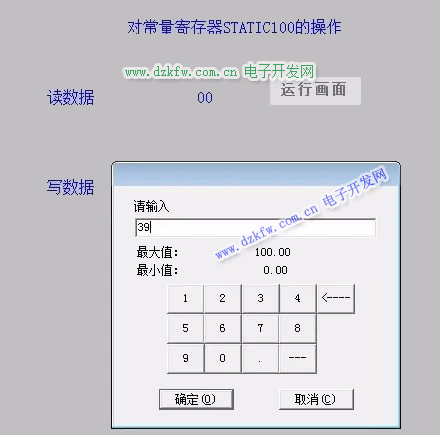

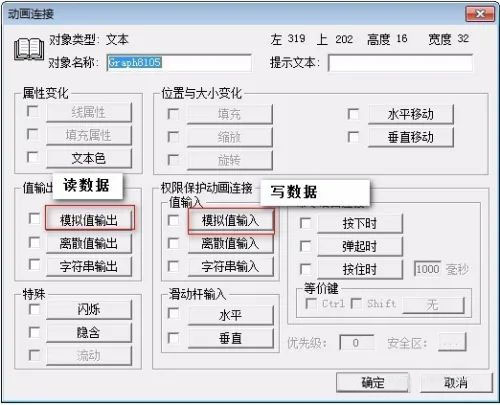

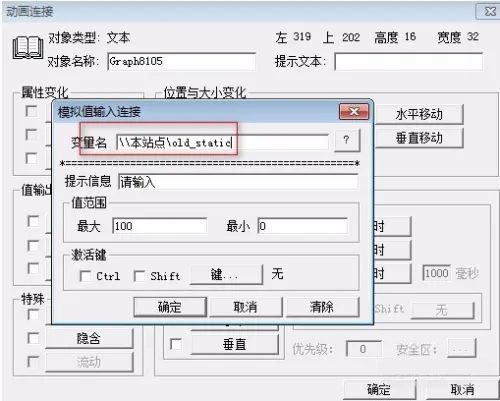

   仿真PLC定义；定义I/O变量；制作画面；运行画面程序；

6.













   END

注意事项

• 每一个实际I/O设备都必须在软件中指定一个唯一的逻辑地址；

• 只有定义了外部设备后，才能通过I/O变量和它们交换数据。
