如何判断正负反馈?瞬时极性法判断正负反馈

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-03-29
用瞬时极性法判断,如引入反馈后使净输入量减小,则为负反馈;反之,若引入反馈后使净输入量增大,则为正反馈。

正负反馈的判断一般采用瞬时极性法。瞬时极性法的基本思路是先假设输入信号在某一时刻对地的瞬时极性,然后根据各级放大电路的组态逐级推出电路中各点电位的瞬时极性和各相关支路电流的瞬时流向,直至推出反馈信号的瞬时极性或方向,选取包含输入信号、反馈信号、净输入信号这三个量的回路或节点进行比较综合,最后看引入反馈后对净输入量的影响。与未引入反馈时(未引入反馈时,基本放大器的输入就是外加的输入信号)相比,若引入反馈后使净输入量减小,则为负反馈;反之若引入反馈后使净输入量增大,则为正反馈。

        为了迅速准确地判断反馈极性,应该注意以下几点:

        (1)正确理解电路中各点瞬时极性的含义。所谓正极性,在输入正弦波时,可以指正弦波的正半周;在输入非正弦波时,表示该点的电位增大或该支路的瞬时电流增大。反之,所谓负极性指交流信号的负半周或瞬时量减少。

        (2)熟悉常用放大电路输入输出之间的相位关系。在共射组态中,信号由基极输入,集电极输出,输入与输出之间相位相反。在共基组态中,信号由发射极输入,集电极输出,输入与输出之间相位相同。在共集组态中,信号由基极输入,发射极输出,输入与输出之间相位相同。同理也不难确定差分放大电路和集成运算放大电路中的相位关系。

        (3)理解放大器件中输入输出间的控制原理,以确定净输入量。如对于运算放大器,不难看出运放两个输入端之间的差模输入电压或输入电流可以控制运放的输出电压或电流;对于三极管组成的放大电路来说,三极管的基极输入电流或发射结电压的大小控制输出电压或电流;对于差分放大电路来说,差模输入电压或基极输入电流控制输出电压或电流。因此,根据输入回路中输入信号与反馈信号的接法,可以判断净输入信号是增加还是减小,从而确定电路中的反馈极性是正反馈还是负反馈。

如何判断正负反馈?

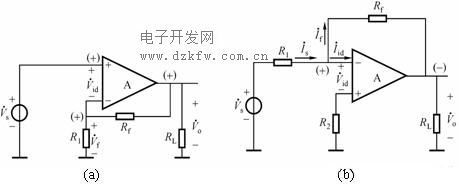

图1 反馈极性的判断

(a) 通过净输入电压的变化判断反馈极性 (b) 通过净输入电流的变化判断反馈极性 (c)电路引入了正反馈

        图1(a)所示电路中,设输入电压的瞬时极性对地为正,由于从同相端输入,则输出电压对地也为正,由此得反馈电压对地也为正,因此集成运放的净输入电压减小,说明电路引入了负反馈。

        图1(b)所示电路中,设输入电压的瞬时极性对地为正,由于从反相端输入,则输出电压对地为负,由此可得三个支路中的瞬时流向,并由此判断出集成运放的净输入电流减小,说明电路引入了负反馈。

        将图1(a) 电路中运放的同相输入端和反相输入端互换,得图1(c) 电路,设输入电压的瞬时极性对地为正,由于从反相端输入,则输出电压对地为负,由此得反馈电压对地也为负,因此集成运放的净输入电压增大,说明电路引入了正反馈。
