电学基础知识:电流和磁场 右手定则判断磁场方向

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-11-17

当电路中有电流通过时,在其周围就会形成磁场,电流和磁场二者之间是密不可分的,并且既有单匝线圈产生的磁场,也有螺旋形线圈产生的磁场,下面具体来了解下。

电流和磁场

1、发挥磁力的磁场

与磁石发生相互吸引、相互排斥的力,称为“磁力”。其磁力范围称为“磁场”,磁场用“磁力线”来表示。

磁性分为S极和N极,电分为正极和负极。二者都有互相吸引和互相排斥的功能。电的正极和负极可以单独成立,但磁性的S极和N极不能单独成立。

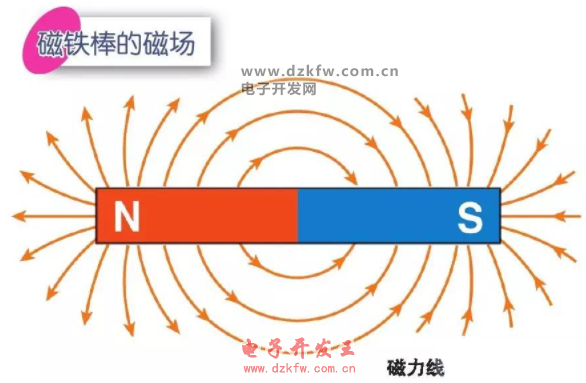

磁铁棒的磁力线画法

2、电流产生的磁场

导线通电之后,在导线周围形成圆形的磁场,称为“磁效应”。顺着电流的方向,产生的磁场的方向都是向右转。如同拧紧木螺钉,需要向右旋转木螺钉,称为“右螺旋定律”。为了纪念发现该现象的人,也称为“安培定则”。

越接近电流或者电流量越大,磁场的磁感应强度就越强。右手螺旋定律:

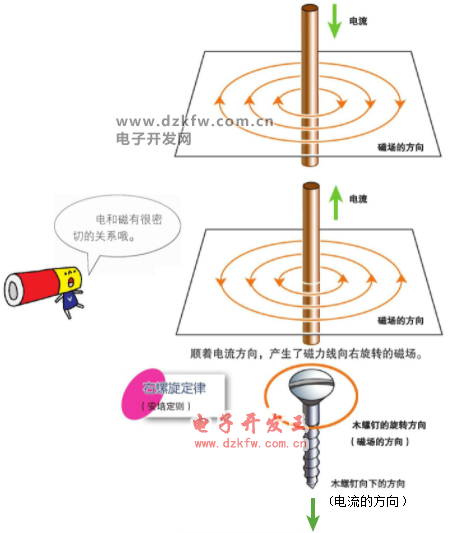

右手螺旋定律

单匝线圈产生的磁场:

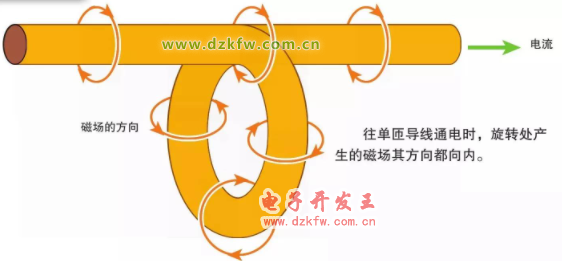

单匝线圈的磁场方向

螺旋形线圈产生的磁场:

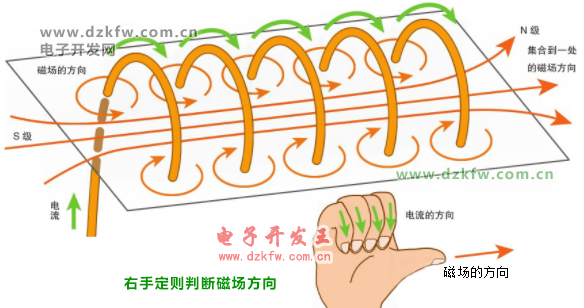

螺旋形线圈产生的磁场,右手定则判断磁场的方向

往螺线形线圈通电后,磁场会集中到一起,所以磁力就会变强。线圈的圈数越多,磁力越强;线圈的直径越小,磁力也就越强。

如果把电流方向比作四指所指的方向,那么磁场的方向就是大拇指指向的方向。

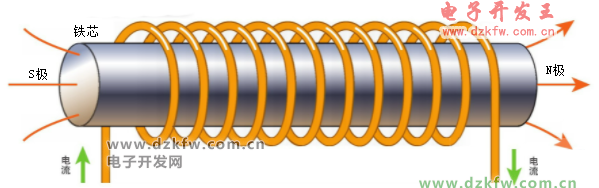

放入铁芯的线圈产生的磁场:

右手定则:可以用右手的手掌和手指的方向来记忆导线切割磁感线时所产生的电流的方向,即:伸开右手,使拇指与其余四个手指垂直,并且都与手掌在同一平面内;让磁感线垂直于手心进入,并使拇指指向导线运动方向,这时四指所指的方向就是感应电流的方向。这就是判定导线切割磁感线时感应电流方向的右手定则。右手定则判断导体切割磁感线电流方向和导体运动方向关系。右手螺旋定则(安培定则)判断通电导线或线圈电流方向和其产生磁感线方向的关系。

螺旋磁铁线圈的磁场方向

制成磁铁的铁,称为强磁体。强磁体在磁场中能显示出磁铁的性质,称为磁感应。把铁芯放到线圈中,在磁感应的作用一,强磁体的磁力会变得更强。
