西门子PLC原理图到程序的经典实例——多级传送带控制梯形图实例输送带梯形图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-06-11

(1)明确系统控制要求

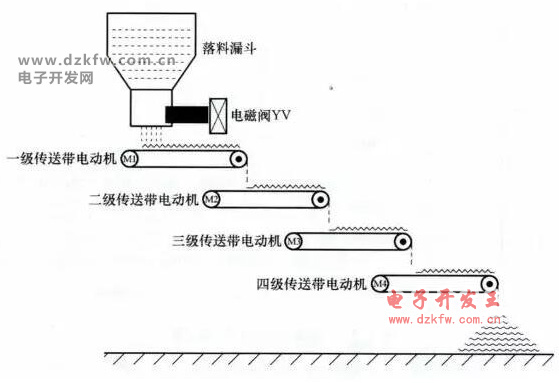

  系统要求用两个按钮来控制传送带按一定方式工作,(输送带)传送带结构如下图所示。

  传送带结构图

  系统控制要求具体如下:

  当按下起动按钮后,电磁阀YV打开,开始落料,同时传送带电动机M1起动,将物料往前传送,6s后二级传送带电动机M2起动,M2起动5s后三极传送带电动机M3起动,M3起动后4s后四级传送带电动机M4起动。

  当按下停止按钮后,为了不让各传送带上有物料堆积,要求先关闭电磁阀YV,6s后让M1停转,M1停转5s后让M2停转,M2停转4s后让M3停转,M3停转3s后让M4停转。

  (2)确定输入/输出设备,并为其分配合适的I/O端子

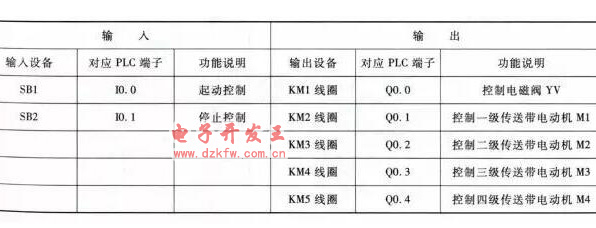

  多级传送带控制需用到的输入/输出设备和对应的PLC端子见下表。

  多级传送带控制需用到的输入/输出设备和对应的PLC端子

  (3)绘制多级传送带控制电路图

  多级传送带控制电路图

  控制电路图

  (4)编写PLC控制程序

  启动STEP 7-Micro/WIN编程软件,编写满足控制要求的梯形图程序,编写完成的梯形图如下图所示。

  西门子plc多级传送带控制梯形图实例

  梯形图

  下面对照控制电路来说明梯形图的工作原理。

  (1)起动控制

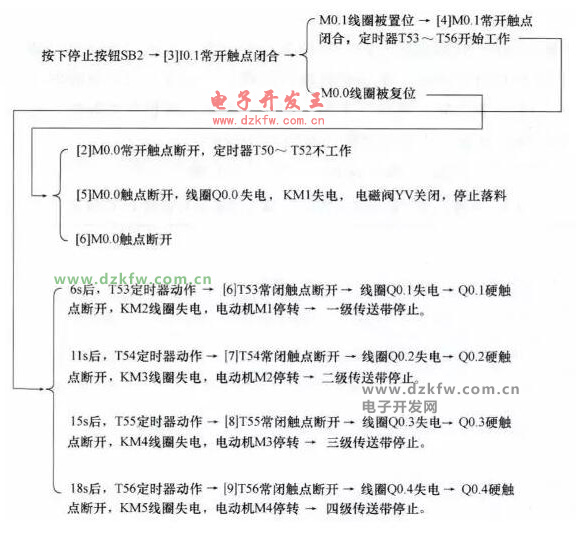

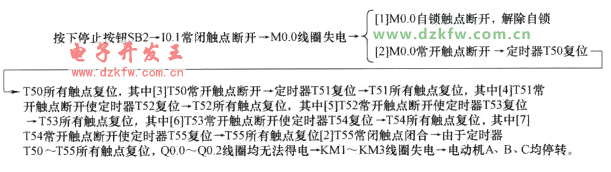

  (2)停止控制
