简单的无线供电电路实验——手工制作的无线供电电路

作者:佚名    文章来源:网络    点击数:    更新时间:2024/6/9

这是一种简单的电路,可以短距离为一个LED灯泡进行无线供电!该电路有两种功能,电压转换器和电能的接收与发送。这是一个非常容易实现的项 目。让我们开始吧!

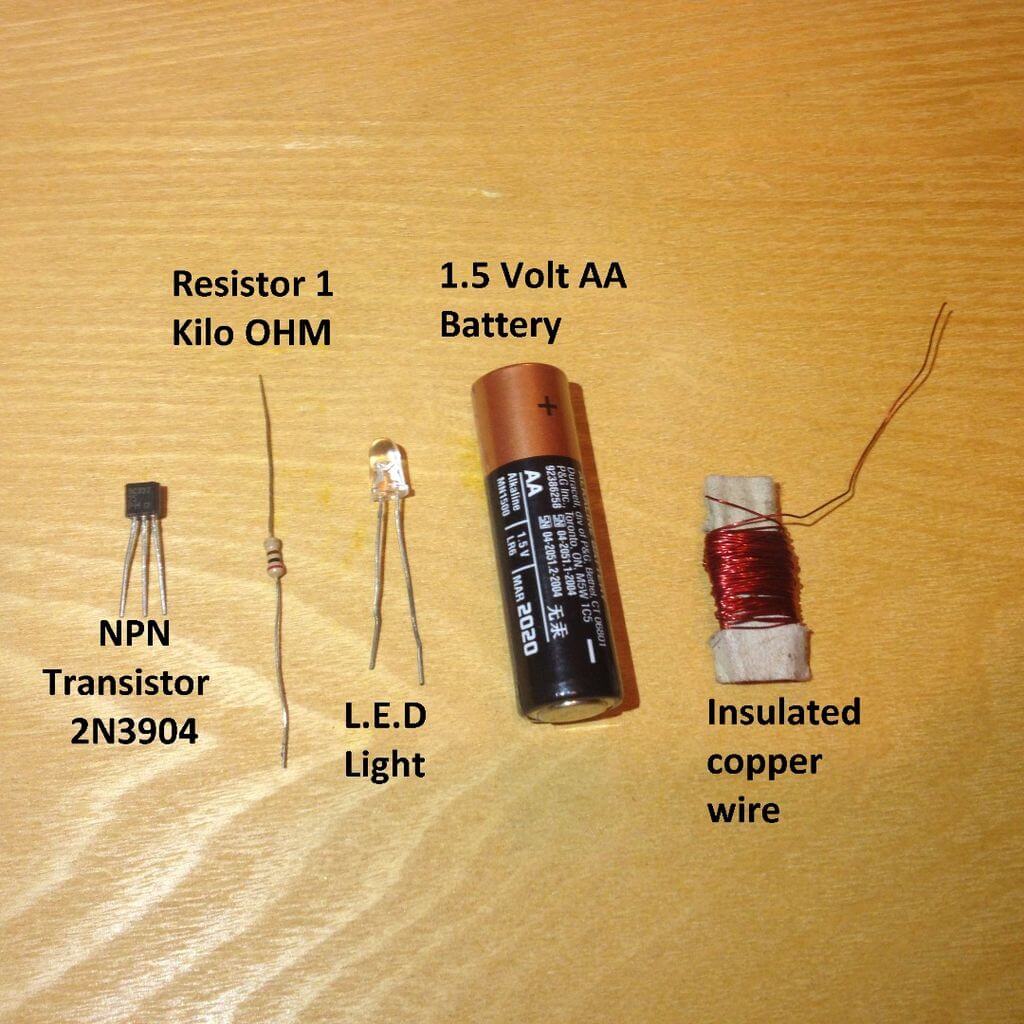

所需材料:

无线供电实验材料

1)NPN型晶体管。这里采用的是2N3904,你也可以用其他常见型号的,如BC337,BC547等。

2)漆包线。大概需要长度为120厘米左右的漆包线。你可以在很多旧的电子设备中找到,像不用的小喇叭、继电器、变压器、小电机、马达等里面都可以找到。

3)1K 电阻。电阻主要用来防止三极管过载烧坏,也可以使用其它的电阻代替,最高4-5K欧。 当然你也可以不用电阻,但那样就会有较大的电流同时你的电池将坚持不了多长时间。

4)LED灯珠。 这里使用的是2mm超高亮白色LED。也可以使用其它的LED(发光二极管)。该电路中,LED仅作为展示电路动作的一个工具。

5) 1.5V AA电池。1.5V就可以了,电压高了会烧坏三极管。 (不担心的话可以试试,烧坏了别怪我哦^o^)。

所需工具:

1) 剪刀或者美工刀。

2) 烙铁。如果你没有烙铁,你可以直接把线手工拧在一起也行。当然如果你有面包板的话那就更好了。

3)打火机。这里使用打火机来烧掉漆包线上的绝缘层,当然也可以用剪刀或者美工刀来慢慢刮掉。

开始步骤:

1)绕指两个线圈:在电池上绕制1个绕30匝线圈备用。接着再绕一个线圈,当绕到15匝时做一个抽头,接着再绕15匝。

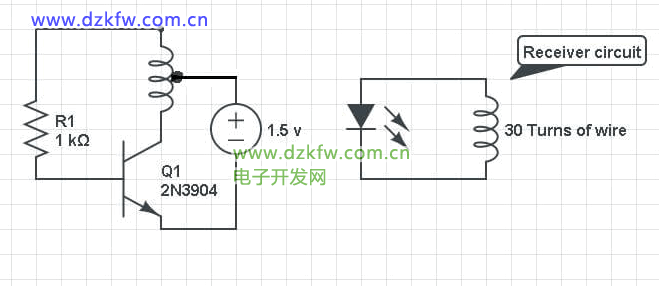

无线供电电路



中间抽头的30匝线圈一定要确保抽头两端的线圈直径和匝数相等,同时保证线圈间的相互绝缘。

2)制作发射电路:首先判断三极管的各个引脚的方法。手拿三极管平的一面朝向你自己,引脚朝下。你的左边是三极管的发射极,中间是基极,右边是集电极。



参照电路图将1K欧电阻的一端连接至2N3904的基极,电阻的另一端连接至15匝+15匝线圈的一端(注意:不是中间抽头的位置,是端头),有抽头线圈的另一端接至2N3904的集电极,最后在2n3904的发射极和中间抽头线圈的抽头处各焊一端延长线备用。

3)制作接收电路:很简单,参照电路图将无抽头线圈的两端焊接至发光二极管两端即可。

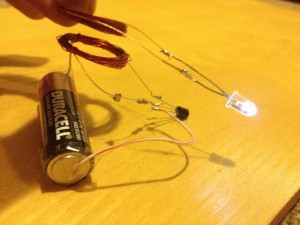

无线供电电路实例

实物连接简图:

4)连接:将线圈的抽头端连接到AA电池的正极,将三极管的发射极连接到AA电池的负极。现在你可以把连接LED的线圈慢慢接近抽头线圈,正常的话LED将点亮。









最后附上改进后的电路图:有兴趣的可以试制一下。
