随手画了个电路，用常见的零件，实现延时关机、手动关机，电池低压保护和短路保护。

在此基础上，还可以增加充电管理电路、低电压闪烁告警电路。其实就是把以前在论坛里贴出来的图综合了一下。

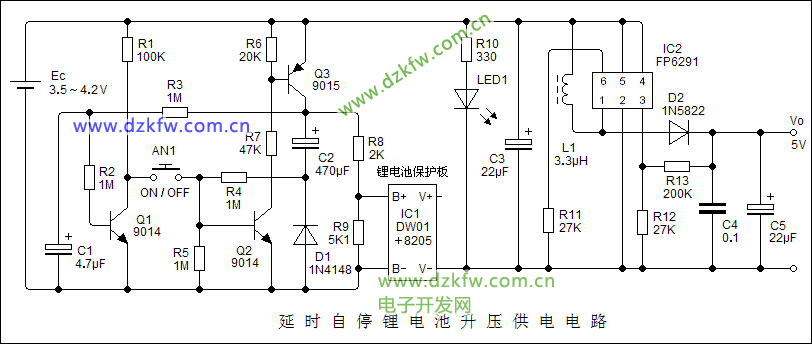

低电压保护用旧手机锂电池保护板的电路：

延时关机电路的延时时长由C2决定，可根据自己需要调整其大小。

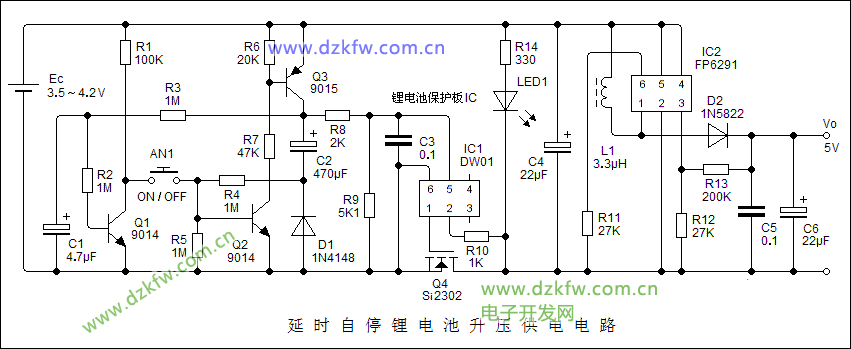

如果没有旧锂电池保护板，DW01也很便宜，这样改一下也可：

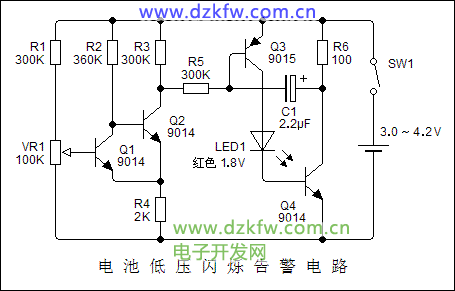

低压闪烁告警电路：

上面这个电路可以调整VR1使其在3.55V时闪烁，然后把R1 、VR1换成固定电阻。
再调整1楼或3楼电路里R8/ R9的比值，使保护板低压保护值在3.5V左右即可。

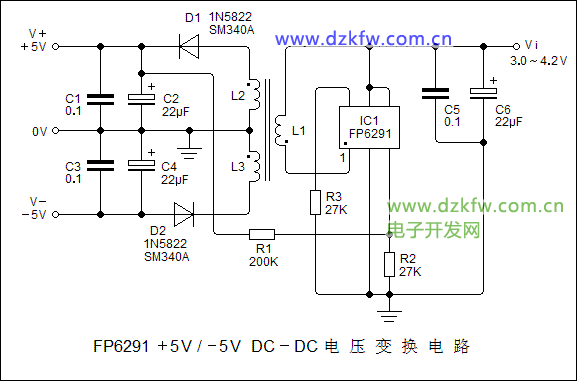

如果需要正负5V电压，电压变换部分，也可以用下面这个电路：


我的想法是做一个通用的单锂电升压电源模块，方便用在其他需要5V电压的地方，把启动电路也做在上面，即使不用单片机也可以启动，避免使用大电流机械开关。

如果是使用淘汰的手机锂电池，本身就已经有了短路保护功能，只是低压保护值比较低。实际应用中对截止电压精度要求不高，3.5或3.6V都可以，上面那个电路再使用DW01或保护板就有点浪费。

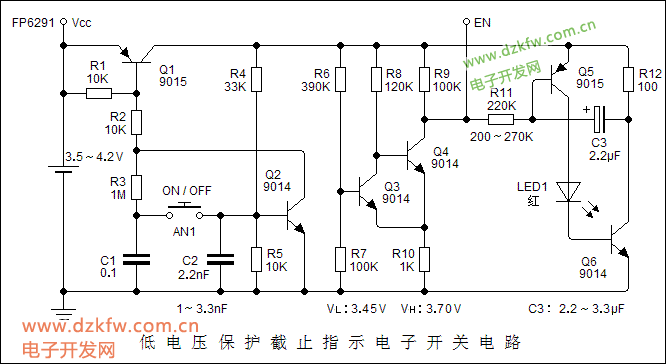

重新画了一下图，不用DW01，使用普通的三极管做电压检测，通过FP6291的EN端控制电路的启动和关闭：

上面电路低压保护值由R7 / R8比值决定，可根据自己需要调整。
电池电压下降到3.5V以下时，Q4  Q5组成的检测电路翻转，Q5集电极由高电平降低为低电平，使FP6291停止工作，同时Q6  Q7组成的脉冲电路开始工作，LED1闪烁提醒电压过低。
按键开关如果引出线很长，可能会感应外来干扰引起误动作，可以在R5上并联一个几千皮法的小电容。

有些场合不需要延时关断，延时电子开关可以用普通的单按键电子开关代替：

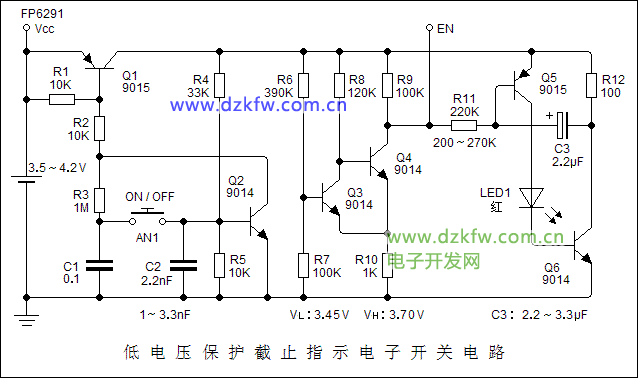

低电压保护截止指示电子开关电路
电路已经通过实际制作，证明是可行的，电池电压降低至3.45V时，电路翻转输出低电平，EN端电压低于0.1V，同时LED闪烁。电池电压升高至3.70V以后，EN端恢复高电平，LED停止闪烁。
C3用2.2uF或3.3uF都可以，容量越大，闪烁频率越低。
