二极管降压电路给电子钟供电的方法_AMS1117稳压电路

作者:佚名    文章来源:本站原创    点击数:789    更新时间:2023/10/15

电子钟的电源电压多在5V以下,在用市电给耗电量较大的电子钟供电时,可以使用家中闲置不用的5V手机充电器,经过一个简单的降压电路降压后,就可以给电子钟供电了。

二极管降压电路给电子钟供电

如下图:

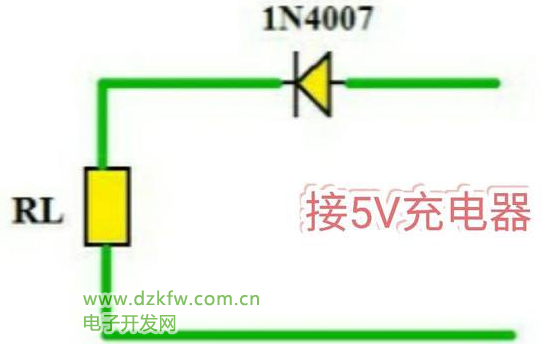

简单的二极管降压电路

图1:简单的二极管降压电路

如果电子钟采用三节串联的干电池作电源,改用5V手机充电器供电时,可以按上图在电路中串联一个1N4007整流二极管来降压。单个硅二极管可以将电压降低0.7V左右,此时加在电子钟两端的电压约为4.3V,电子钟在该电压下能正常工作。假设改用手机充电器供电,如果对电子钟产生了一些干扰,则可在电子钟的正负电源端并联一个220μF/10V的滤波电容。

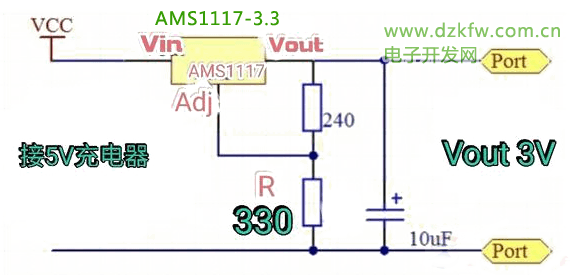

稳压IC构成的1.5V和3V稳压电路

图2:稳压IC构成的1.5V和3V稳压电路

如果电子钟的电源电压为1.5V或3V,可采用上图中的电路来降低电压。图中AMS1117Adj是一款低压差稳压IC,最高输入电压为12V,输出电流最大为1A。本电路中,该IC的输入电压为手机充电器输出的5V电压,其输出电压可通过调整电阻R的阻值来改变。R取值为330Ω时,输出电压为3V;R取值为47Ω时,输出电压为1.5V。

AMS1117电气特性(以AMS1117-3.3为例)
• 输出电压:3.267~3.333V(0≤IOUT≤1A,4.75V≤VIN≤12V)

• 线性调整(最大):10mV(4.75V≤VIN≤12V)

• 负载调节(最大):15mV(VIN=5V,0≤IOUT≤1A)

• 电压差(最大):1.3V

• 电流限制:900~1500mA

• 静态电流(最大):10mA

• 纹波抑制(最小):60dB。


Tags:二极管降压,AMS1117,稳压电路
