555组成的高效率PWM稳压电路

作者:佚名    文章来源:不详    点击数:    更新时间:2010-11-15



NE555

点击查看:555内部结构,特点及引脚图

555组成的高效率PWM稳压电路

       高效率调压稳压电路,是指输出电压的高低与电容无关,其输出电压只决定于“脉冲宽度”比,那样便可大大提高电源稳定度。

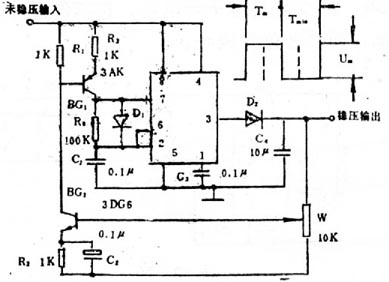

高效率调宽稳压电路如图39-11所示。

555组成的高效率调宽稳压电路
图39-11


 稳压电路原理:设Tm为时基电路555③脚输出高电平时的脉冲宽度

Tmin为输出低电平时的脉冲宽度

Um为脉冲高电平时电压

Us为输出的稳压电压

则Us=Tm Tm+Tmin·Um

由上式可知:当Tmin为一常数时,则输出电压的高低,只取决于Tm。

       从图39-11中又知,三极管BG1集电极电流的大小取决于BG2和输出电压Us的高低,而Tmin=R4C1Ln2,Tm取决于三极管BG1集电极电流大小。可见,合理选择反馈回路参数,便可以保证输出电压的稳定度。

        稳压过程:当某种原因使输出电压升高时,BG2管集电极电流增大,BG1集电极电流也随之增大,电容C1充电速度加快,TTm变窄,而Tmin不变,故Us降低,达到稳定输出的目的。

       在满足R1=R2=R3的条件下,反馈回路的关键元件的参数,按下式计算:

                     Us=Rw1+Rw2 Rw2·E2 [R4 R (Um-0.9)+E]

      从公式中可看出,输出电压的高低只决定“脉冲宽度比”,而与电容C1无关,故提高了输出电源的稳定性。

高效率调宽稳压电路的印刷电路如图39-12所示。


图39-12
