小小的电蚊拍竟然有这么多个基础电路,你能看懂几个?

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-10-29

电蚊拍相信很多朋友都用过,电蚊拍对蚊子、苍蝇这些小虫子而言绝对是噩梦。

下面慢镜头来看看苍蝇遭遇电蚊拍时的经过吧

蚊子、苍蝇等遭遇电蚊拍时可能先是随着电火花触电身亡




电蚊拍
也有可能随着电击身体便四分五裂相当惨烈
当然,电蚊拍对蚊子这种小虫子伤害是挺大的

电蚊拍的电击对我们人类这种庞然大物来说

是不会造成致命伤害的因为电蚊拍虽然输出电压高,

但是电流小

所以对我们来说不会造成致命伤害

不过被电到估计也是挺酸爽的


我是要成为电蚊拍王子的男人!
下面我们拆一个电蚊拍来看看

看看里面有什么电路

又是怎么实现将低压电转换成高压电的

电蚊拍电路分析

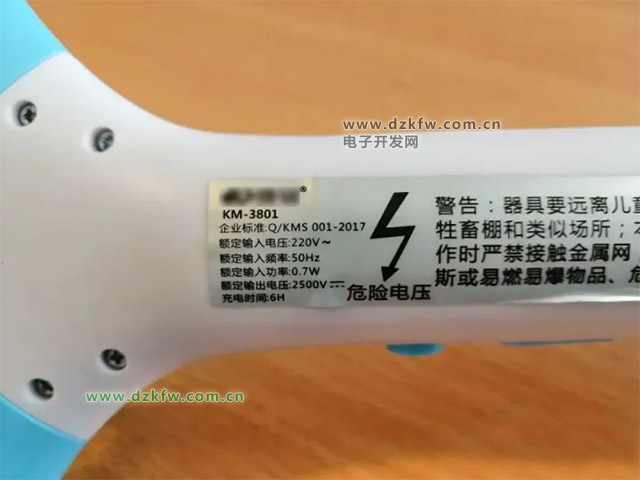

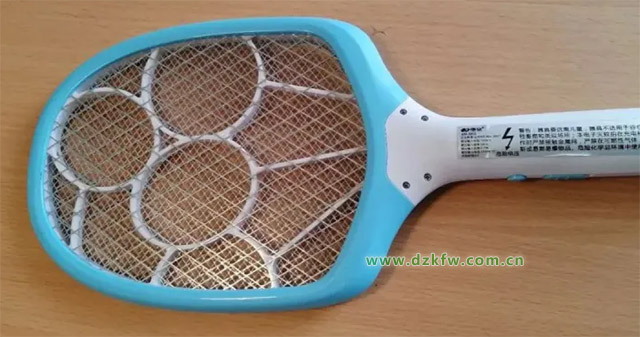

我们先来看看这个电蚊拍的铭牌


这是一种可充电式的电蚊拍

输出电压为2500V的直流电

还有电蚊拍是不能在易燃易爆环境中使用的

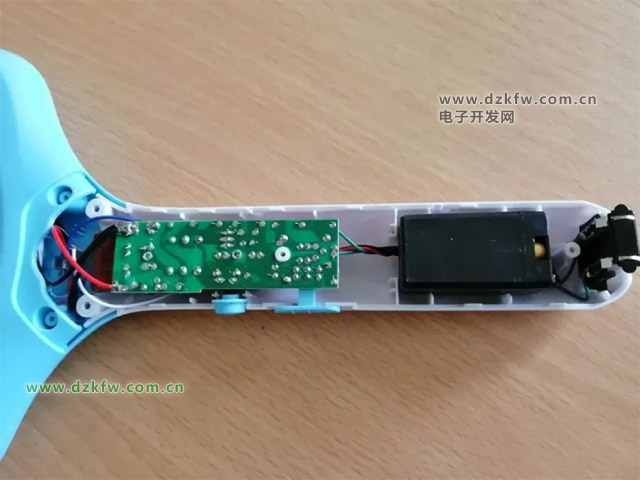

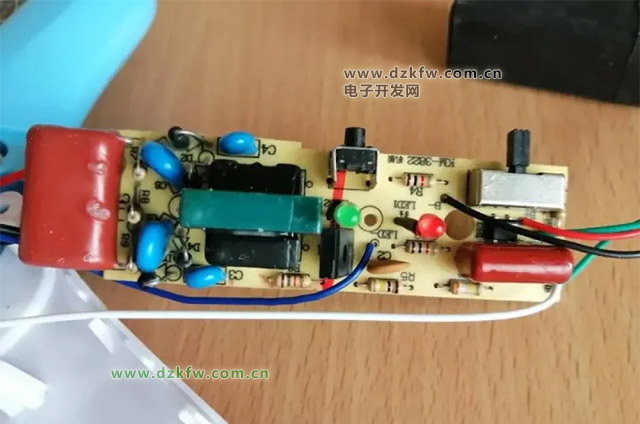

拆开外壳后

我们可以看到里面是这样的





高压部分电路外面裹了一层貌似是蜡的东西

蜡是用来做绝缘的

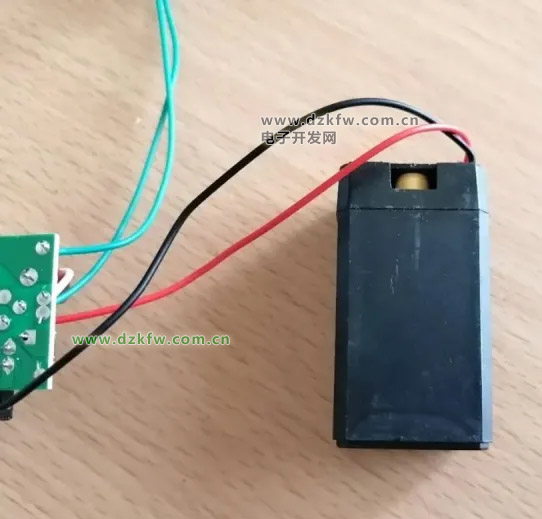

电蚊拍的电池使用的是这种铅酸蓄电池

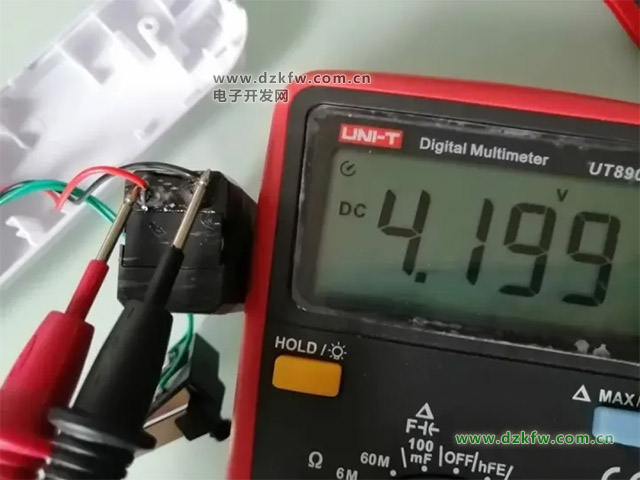

万用表测量了一下电压

蓄电池满电状态下是4.1V左右

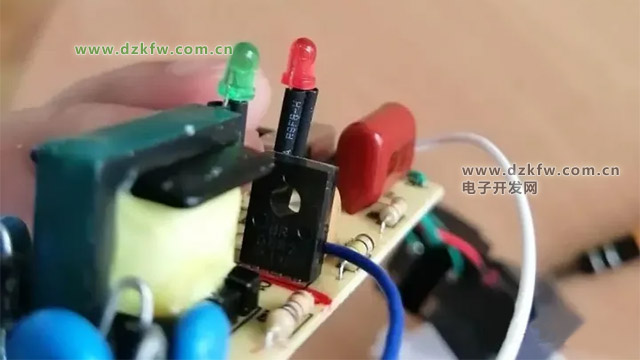

三极管使用的是D882







电蚊拍的电路比较简单

将上图电蚊拍的原理图画出来是这样的




电蚊拍电路原理图
▲ 充电式电蚊拍电路原理图

下面我们来分析一下这个原理图研究一下这些电路的工作原理

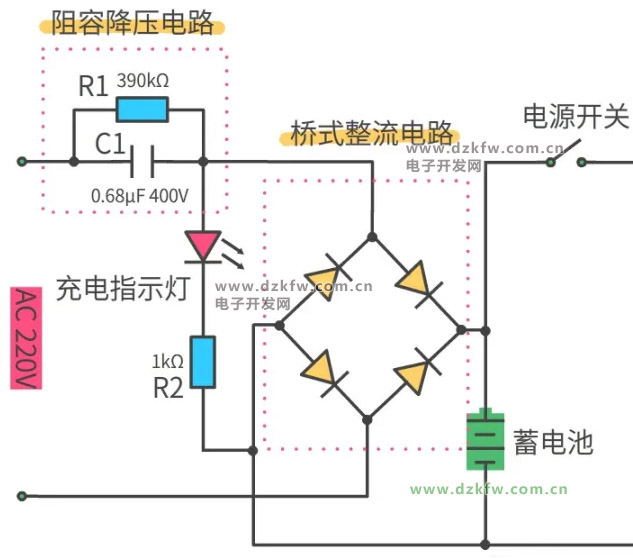

电阻R1和电容C1组成阻容降压电路

电阻R1是泄放电阻

断电时可以用来释放电容上残余的电量

电容在一定频率的交流电下会产生一定容抗

阻容降压电路是利用容抗来对电路进行限流和分压

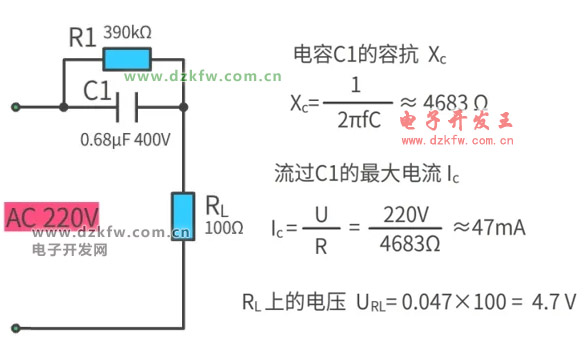

如下图所示电路假如负载的电阻RL=100Ω



阻容降压电路的阻抗计算
所以,经过一阵猛如虎的操作后

负载上得到的电压就是低电压了

需要说明一下

负载上的电压降是跟负载本身的电阻大小是相关的

如果RL是200Ω,则负载上的电压就是9.4V了

需要注意的是阻容降压电路不适合动态负载

也不适合容性和感性负载

桥式整流电路可以将交流电转换成直流电

桥式整流在以前的推文有分享过

想了解的朋友,请戳


整流之后可提供给蓄电池进行充电

再下来就是震荡升压电路

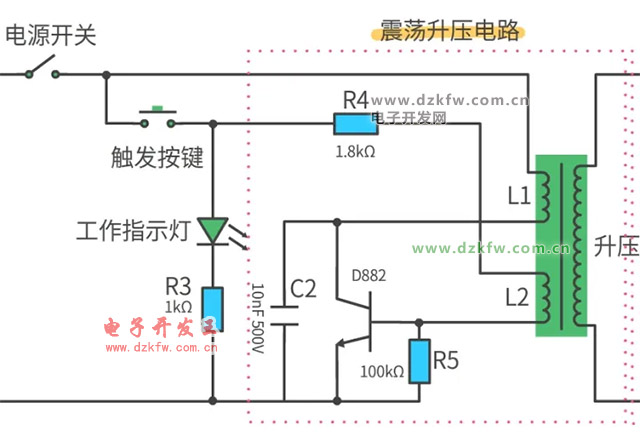

震荡升压电路
当电源开关闭合

按下触发按键

电流经过R4和L2给三极管提供偏置电压

三极管导通,CE两极就相当于开关的闭合

电流从L1流向地,L1通电时会产生电磁感应现象

从而使变压器次级产生感应电动势

也会影响到L2的电流使三极管截止三极管截止后L1就没有电流

三极管的基极偏置电压会重现像这样导通——截止一直循环就实现了升压变压器次级的输出的电压高达几百伏




升压后的电压还是太小还需要进行升压

就用到下面的倍压整流电路了

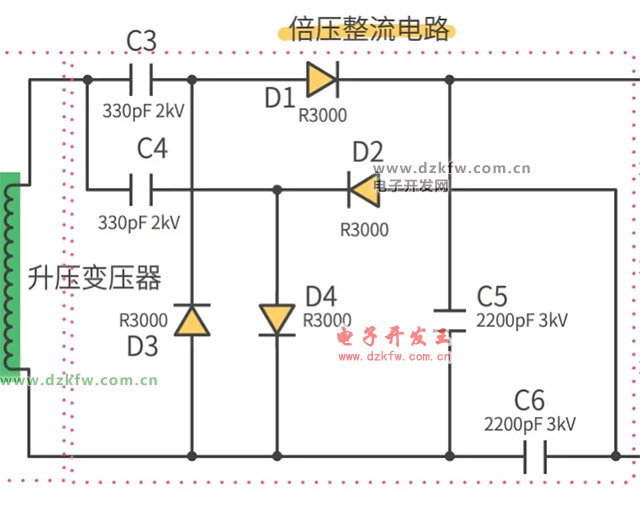

倍压整流电路
倍压整流电路通常用于要产生高电压低电流的环境

倍压整流是利用二极管的整流和导引作用

将电压分别贮存到各自的电容上

然后把它们按极性相加的原理串接起来

输出高于输入电压的高压来

经过倍压整流可以将电路的电压进行倍数增长

总之,又是一阵猛如虎的操作从而得到2500V左右的高电压

高压泄放电路

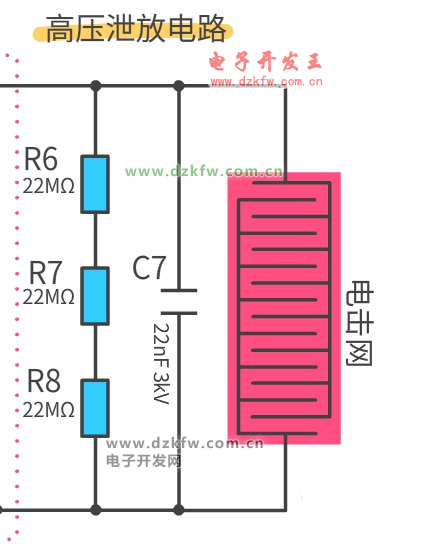

R6、R7、R8三个电阻组成高压泄放电路

当电源开关断开后能及时释放前面高压电路产生的残余高压电

整个电蚊拍的工作原理大概就是这样了

也不知道电蚊拍电到的感觉是怎样

有被电过的朋友,欢迎留言分享一下哦
