阻容降压，一款LED照明灯的制作,LED LAMP

关键字：LED台灯电路

　　在制作之前，首先大致了解一下白光LED的特性。本款套件采用的是直径5mm的草帽头白光LED，每只LED额定电压为3.0～3.2V，亮度为1400～1600mcd，额定工作电流20mA。当工作电流较小一些时，发光效率较高一些，温升也越低，其有效的光源寿命可在2万小时以上。（因为随使用时间增加，LED会因为光衰而导致亮度逐渐降低，有效光源寿命是指LED工作时能发出有效的、有利用价值的光的累计工作时间，超出这个时间，LED虽然还能点亮，但亮度过低，从而失去实用价值。）而普通的节能灯的使用寿命也只有5000小时左右，普通白炽灯泡的寿命只有1000小时左右，从更换灯泡的成本和所节约的电费来看，使用LED照明灯还是非常划算的。

阻容降压驱动的led照明电路

　　全灯实测功耗约为3.3W左右。点亮后大致相当于40W白炽灯的亮度，与7-9W的节能灯亮度相当，连续点亮24小时，耗电也不足0.08度，具有显著的节能效果。灯底部采用与普通白炽灯一致的E27规格螺纹口，便于安装。采用磨砂灯罩，在保证较高透光率的同时，也使得直视LED时不至于刺眼。本款LED灯适合在书桌、床头、厨房、卫生间、公共楼道等区域不太大的地方作为照明使用。

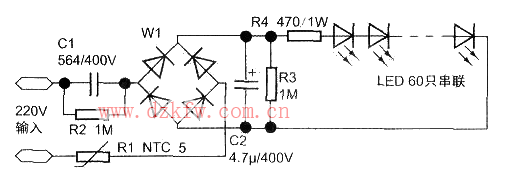

　　电路原理图如下图所示。220V市电先经过C1、R2阻容降压，其中R2为泄放电阻，C1为降压电容，其耐压为400V。之后经W1整流桥输出直流电，再经R4限流后，送给60只串联在一起的LED。因为阻容降压接LED的负载不是纯电阻，而是近似稳压管特性，按此原理图参数选择元件，流经LED的电流大约为13mA。C2是滤波电容，可以防止开灯瞬间时的大电流对LED的冲击。R1是NTC热敏电阻，当电路出现意外状况导致电流增大时，其阻值变大，促使电流降低，从而起保护作用。

　　LED共配有60+2只，其中2只是备件。焊装LED的圆形印板的元件面加涂了白色漆，可以增加反光效果。为方便用户制作，套件出厂时已将螺纹口内部的220V引线通过专用工具压接好，可以避免该引线脱落而引发意外。

　　下面开始组装，可先焊装LED灯板。LED的长引脚是正极，短引脚是负极。圆形印板上LED符号带有阴影的一端是负极。因为LED是低压低电流的高敏感的电子元件，白光LED对静电十分敏感，如被静电损害，会显示一些不良特性，如漏电电流增加，在测试时不亮或发光不正常，因此在焊接时一定要做好防静电保护，操作者应佩带防静电手环，以防止静电对LED带来的损害。要选用不漏电的30W尖头电烙铁焊接，可以先焊好LED的一个引脚观察LED的位置，如果不正可以融化焊锡时扶正，确认位置正确后再焊接另一个引脚。焊接要干脆果断，焊接时间不能过长，应控制在2秒以内，否则LED有可能被焊坏。对照符号一一将LED焊装在圆形印板上。

　　接下来焊接驱动板，对照原理图的元件编号，将元件一一焊装在驱动板上。

　　之后用导线将螺口、驱动板、LED灯板连接起来，将螺口的中间点引线与驱动板的C1相接，螺纹部分的引线与R1相接。驱动板输出“+”和“-”分别与LED灯板的“+”、“-”相接，注意：驱动板的输出引线要先穿过固定架，再与LED灯板相接。
　　
　　将驱动板装入灯体内，用热融胶枪将驱动板的四角与灯体固定。没有热融胶枪的用户，可以将套件内的胶块用刀割成四小块，用电烙铁加热胶块固定驱动板。然后将固定架装入灯体，沿着灯体内的槽旋转固定架，使固定架的四翼正好进入槽内。

　　用螺丝穿过LED灯板的中间孔与固定架紧固。

　　最后将磨砂灯罩扣上，LED就制成了。

　　将组装好的LED灯安装在普通螺口灯座上，就可以享受既节能又环保的新型灯具带来的不一样的体验了。

　　提示：带有调光功能、声控控制的，以及其他带有可控硅控制的螺口灯座，不适合直接安装本LED灯。
