用太阳能电池供电的LED灯

作者:佚名    文章来源:本站原创    点击数:    更新时间:2014-3-28

  现代家居中,由于条件的限制,卫生间、饭厅或客厅不能采用自然光照明,白天也得开灯。

  经过实践制作了一款既能白天用太阳能供电,又能晚上用市电供电的高亮度发光二极管照明系统,很好地解决了这个问题。

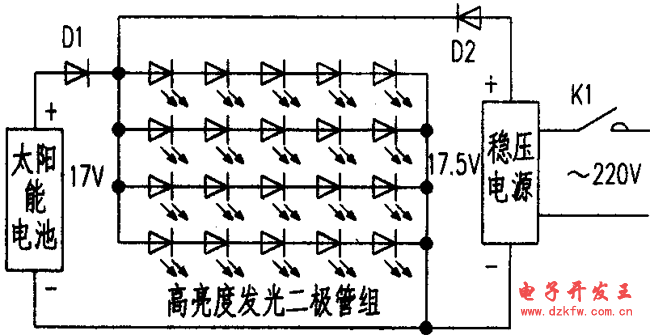

  在具体制作时,要根据使用功率的大小来选用太阳能电池板的数量及功率,根据所使用的高亮度发光二极管的数量来选用电池板是串联还是并联供电。下面以3W、17V一组太阳能电池板和20个高亮度发光二极管为例说明怎样组成家庭照明系统。图中太阳能电池板3W、17V,可将其置于能见到阳光的窗户或阳台处。将高亮度发光二极管每五个一串后然后再并联连接。

  这是因为发光二极管的工作电压为3.2~3.5V(额定电流为20mA)。图中Kl为交流开关,稳压电源为17.5V交流稳压电源。D1、D2为隔离二极管。

  白天太阳能电池供电使发光二极管点亮。晚上合上Kl使发光二极管点亮。

用太阳能电池供电的LED灯电路图
