二张图看懂比较器与放大器的区别

作者:佚名    文章来源:本站原创    点击数:2580    更新时间:2023-02-05

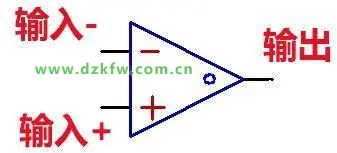

比较器与放大器使用的符号是一样的,但是用法与内部结都是不一样的。


比较器:从字面意恩理解,就是与之对比得出结论。

在电路中输出的都是高低电平,就是1或0,由于制造厂家的不同,输出电压略有微差,VOH接近于VCC,VOL接近于GND。

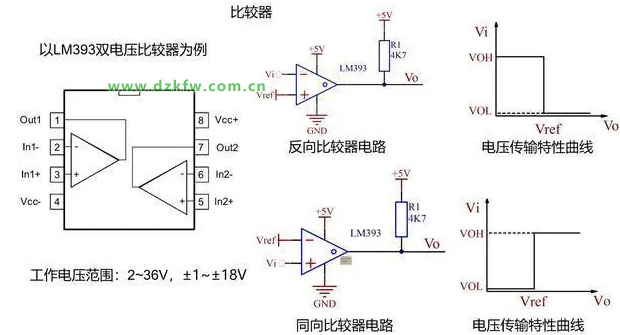

从这个图,可以看出,比较器分为同向与反向比较器,什么意思呢?

同向就是输入电压从+脚进入,大于VREF电压(-)时,输出正,小于VREF电压(+),输出负。

反向就是输入电压从-脚进入,大于VREF电压(+)时,输出负,小于VREF电压(+),输出正。

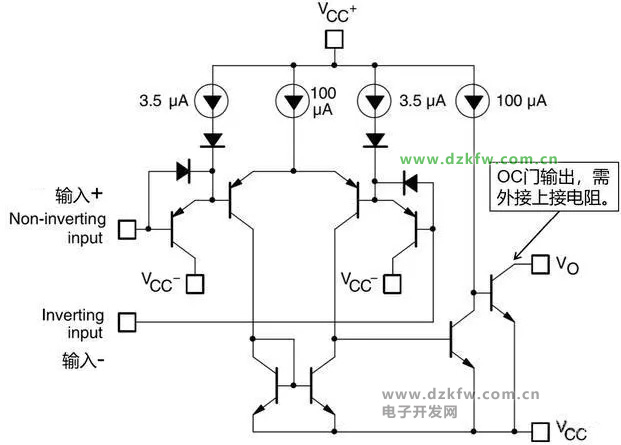

电路中为什么有一个R1的上拉电阻,因为比较器是OC输出,内部没有上拉电阻,当不接上拉时,电路无输出高电平,设计时需要注意的地方。


运算放大器:从字面意恩理解,就是把原来的输入信号放大多少进行输出。

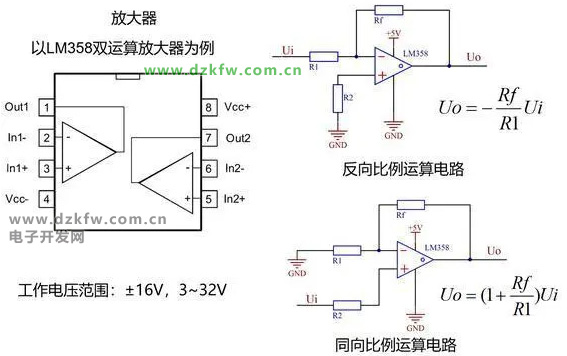

反向比例运算电路:输入Ui接在输入-,就是反向。

同向比例运算电路:输入Ui接在输入+,就是同向。

接在输出与输入-之间的Rf是反馈电阻,与输入电阻共同决定电路的放大倍数。

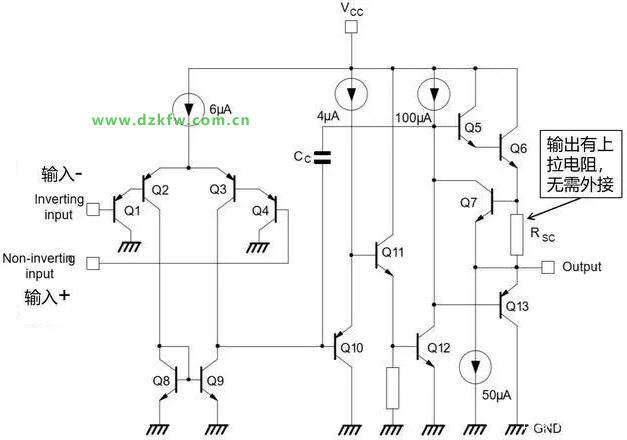

运算放大器内部结构与比较器的也不一样,在实际的电路应用中,是不能混用的,这也是需要注意的。




Tags:比较器,放大器,LM393,LM358
