关键字：TDA2009,功放电路图

	电源电压：	直流8-24V/1-2A
	功率输出：	（1）>10W RMS/通道,4欧姆负载，24V/DC 电源； （2）>6W RMS/通道,8欧姆负载，24V/DC 电源； （3）>4W RMS/通道,4欧姆负载，12V/DC 电源。
	S/N：	>75dB/10W输出时
	频率响应：	10Hz—50kHz，-3dB
	增益：	36dB
	输入电平：	100mV满功率输出

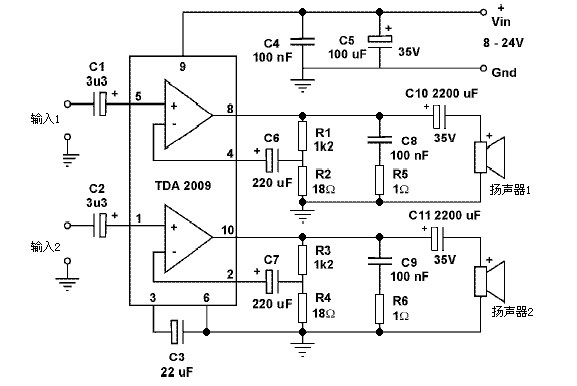

电路图：

原理及制作要点： C1、C2为输入电容，C10、C11为输出电容。C6、C7为反馈电容。R1/R2或（R3/R4）控制反馈量。放大器的增益等于1+（R1/R2）=68或37dB。C4、C5为电源滤波电容。该装置最大电源电压为28V。工作时TDA2009A需加散热片，并应注意电源线和接扬声器接线的选择。输入端应选用屏蔽线并尽可能的短。焊接TDA200A时注意时间不要太长，动作要快，但要让其充分与电路板融合。
