音响功放电路的甲乙丙几种常见工作状态介绍

作者:佚名    文章来源:本站原创    点击数:    更新时间:2011-12-30

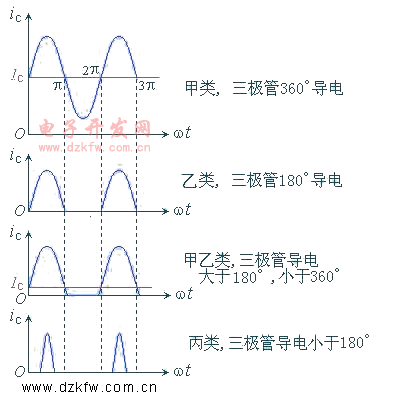

常见音响中低频功率输出级按功率放大管的工作状态分为甲类、乙类、甲乙类、丙类四种,如下图坐标所示:

三极管工作状态详解图

这四类功放电路都各有特点:
(1).甲类功率放大器的输出级主要优点是失真小,主要缺点是能量转换和利用的效率低。
它的输出功率Po,电源功耗PD,集电极最大功耗Pcmax和效率按公式分别表示为:
Po=Ec2/2RL PD=2Ec2/RL
Pcmax=2Ec2/RL=4Po η= Po/ PD=1/4=25% 这个基本上就是甲类功放的能耗转换效率,四分之一,很低了吧!有时候还没有四分之一呢。

 (2).乙类功率放大器输出级的主要优点基本上和甲类相反即效率高,主要缺点是输出波形存在严重交越失真,即音质是没法保证的。
它的输出功率Po,电源功耗PD,集电极最大功耗Pcmax和效率按公式计算分别为:
Po=Ec2/2RL PD=2Ec2/πRL
Pcmax=2Ec2/π2RL? 0.4Po η= Po/ PD=π/4=78%,基本上超高了四分之三的能耗转换效率。

(3).甲乙类功率放大器电路的输出级吸收了甲类乙类共同的优点,而改进了乙类放大器的交越失真的缺点,因而得到广泛应用,但是电路结构比甲类乙类都复杂很多。

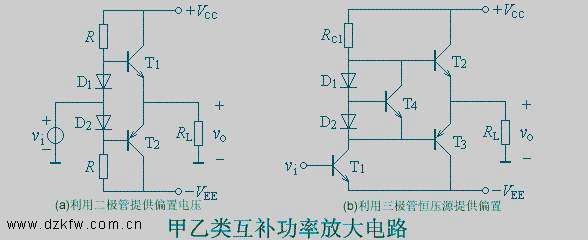

典型如下图:

甲乙类功放的详细原理


   对于甲乙类功放的详细原理和相关制作,我们将在另外的文章里面专门的介绍学习,希望爱好者们继续关注。--枫叶电子
