1．三极管三种工作状态的特点和条件
    三极管即晶体管，作为放大用应工作在其特性曲线的放大区；

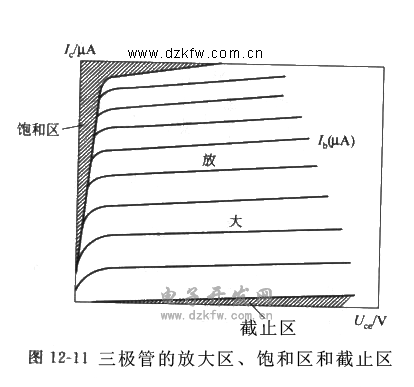

三极管作为开关用应工作在其特性曲线的饱和区和截止区。三极管
的放大区、饱和区和截止区如图12-11所示。
    (1)截止状态在截止区内，三极管所承受的电压较高，管子
中流过的电流却很小，相当于一个开关的断开状态。

①条件对PNP型管，U_b≥U_e；对NPN型管，U_b≤U_e。截
止时的特点是两个PN结均为反向偏置。
    ②特点
    I_b≈OA，I_c≈0A，U_ce。≈E_c(E_c为电源电压)
    为了使三极管更好地截止，可采取下列措施：采用I_ceo较小的
管子；在基极和发射极间加反向偏压。此时截止的条件为：对于
PNP型管，U_be≥OV;对于NPN型管，U_be。≤OV。
    (2)放大状态  在放大区内，微弱的电信号能被放大到很大的
数值。
    ①条件发射结加正向电压，U_b>U_e；集电结反向，U_c >U_b)。
    ②特点AlC =pAlb，满足放大规律，I_e与R_e、E_c基本上无关。
    (3)饱和（导通）状态  在饱和（导通）区内，三极管三个电
极间的电压均很小，电流却很大，相当于一个开关的接通状态。
    ①条件



    ②特点  发射结、集电结都处于正向，Ib增加，J。不再增
加，Ie—EC /Rc由R。、E。决定，饱和压降u。。。≈ov，这时可以把
三极管的三个电极看作是接通的。
