三个最简单的三极管放大电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-6-13
标签:三极管放大电路 放大电路 三极管

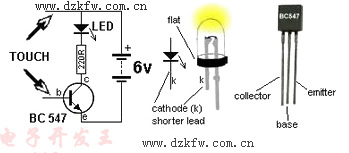

  一、最简单的电路

三个最简单的三极管放大电路

  上面这个电路够简单吧?你可以得到,只要是NPN晶体管都可以使用。BC547三极管极性:字面朝上,左→右 C、B、E

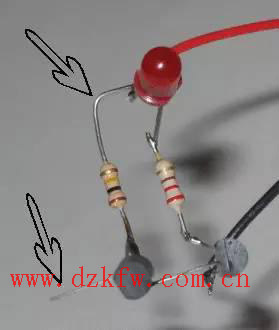

  三个最简单的三极管放大电路

  LED、 220欧姆电阻、晶体管的连接如照片中显示。手指触摸图中的两个点可以点亮LED。由于一只晶体管的放大倍数有限,想让LED发光更明亮,或许你需要用点力两只手分别捏住两个点。你的身体相当于一个电阻,电流流过你的身体(手指)给三极管基极提供一个偏置电流。晶体管将流过你手指的电流放大约200倍,这足以点亮LED。

  二、第二简单的电路

  图3

  简单的三极管放大电路

  这是第二个最简单的电路。已添加第二个晶体管将你的手指传递的电流进行放大。该晶体管的增益约200,你的手指只需轻轻触摸图中的两个点,LED就会被点亮。增添的三极管将通过你的手指的电流放大了约200倍再提供给原三极管,总放大倍数约40000倍。

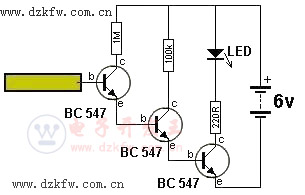

  三、放大八百万倍的高增益电路

  图5

  该电路有极高的放大倍数,它可以非接触检测电源线是否通电。只需将它靠近墙壁,它会检测到电源线的位置。它有约200×200×200 = 8,000,000的增益,该电路的输入端阻抗非常高,能够检测周围是否存在电场。

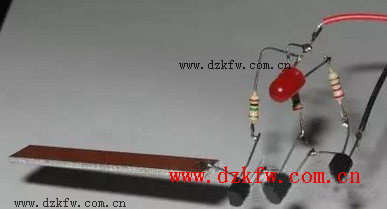

  三个最简单的三极管放大电路

  这张照片显示了电路的连接,检测端接有一小块铜箔板,能增强检测电场的能力。

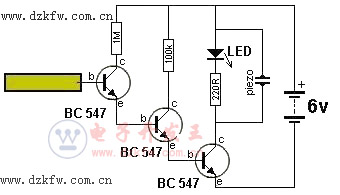

  图7

  在上面的电路基础上,这个电路增加一个压电蜂鸣器,当检测到市电时,LED点亮同时蜂鸣器会发声。
