LM3886紧凑型功放的制作及电路图原理

作者:佚名    文章来源:本站原创    点击数:    更新时间:2014-2-8
这个使用LM3886TF制作的音频功率放大器,电路PCB紧凑,非常适于各种应用,如使用电脑游戏,家庭影院,MP3播放机,环绕声等。

LM3886制作的70W紧凑型功放实物图
LM3886制作的70W紧凑型功放
  LM3886TF是美国NS公司推出的新型的大功率音频放大集成电路,其后面的TF为全绝缘封装,和 LM1875T相比,它的功率较大,在额定工作电压下最大可达68W的连续不失真平均功率,同样具有比较完善的过压过流过热保护功能, 最可贵的是它具有自动抗开关机时的电流冲击的功能,使扬声器能够安全的工作。 LM3886优异的性能,使得它在近几年音响制作中广泛的应用,许多成品功放机中就有直接的应用它担任后级功放或者用它作为重低音放大电路。采用了美国NS公司(国家半导体公司)推出的新型高保真音响功放集成电路LM3886TF作功率放大,用运放NE5532或AD827作前置线性放大和音调放大。其特点有:输出功率大(连续输出功率68W)、失真度小(总失真加噪声<0.03%)、保护功能(包括过压保护、过热保护、电流限制、温度限制、开关电源时的扬声器冲击保护、静噪功能)齐全,外围元件少,制作调试容易,工作稳定可靠。由于用它制作功率放大电路具有简易,适用的特点,特别适合于烧友以及电子爱好者的制作。
LM3886
LM3886
LM3886引脚图
LM3886引脚图

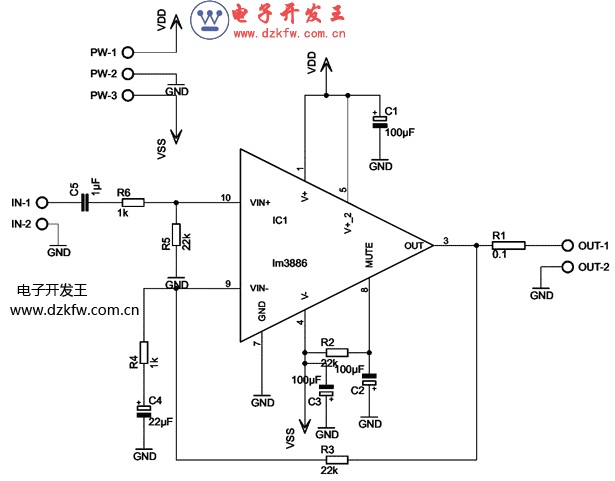

LM3886紧凑型功放电路原理图
LM3886紧凑型功放电路原理图
LM3886紧凑型功放PCB图
LM3886紧凑型功放PCB图
LM3886紧凑型功放元件布局图
LM3886紧凑型功放元件布局图
制作LM3886紧凑型功放需要的元件清单
电阻器1/4 W* 5%
R1*-0.1 / 5瓦陶瓷电阻
R2、R3、R5-22K - 红,橙,红,黄金
R4、R6-1K - 棕色,黑色,红色,金色
电容器:
C1、C2、C3-100μF/63V电解电容
C4-22μF/63V电解电容
C5-1μF - 电容器聚酯
半导体:
IC1- LM3886 - 音频放大器集成电路
连接器:
音频输入连接器
OUT音频输出接口
PW连接电源
杂项:
焊锡,电线,印刷电路板,对称电源18-42伏/3安培,等。
