NE5532运放制作开环式功放电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-6-22

介绍一款用运放驱动的简单实用开环功率放大器。传统运放驱动功放,因受运放电压的限制,功率难以做大。本功放采用电压转换电流方式直接驱动功放管进行功率放大,所以输出功率主要取决于末级功放管和功放电源,且扬声器无开/关机冲击声。全机没有加任何补偿电容,原汁原味,移相小。由于采用运放作恒流放大,所以很方便更换不同性能的运放,音色有更多的选择。

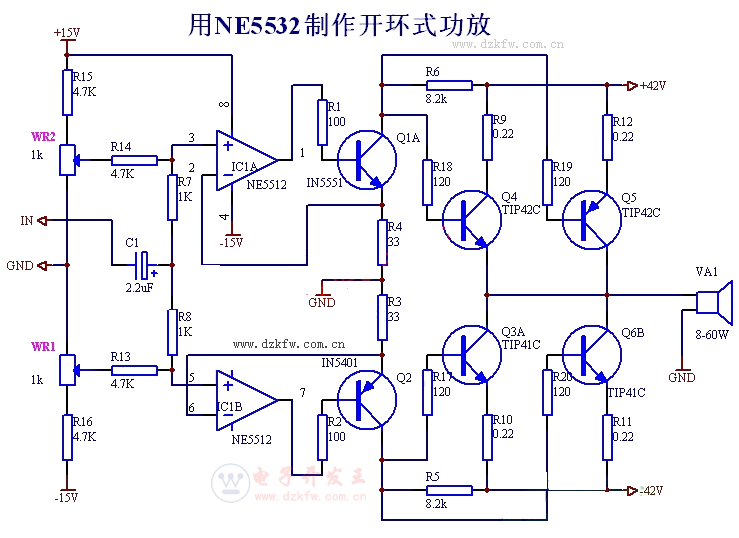

    电路如图1,ICA与Q1、ICB与 Q2分别组成电流负反馈吸收式恒流源,分别负责音频信号正半周与负半周的电压、电流转换放大,使Q3、Q4基极电流只受IC1、IC2输入电压控制,也就是说,只要运放输入为一恒压值,末级管Q5、Q6集电极流过电流也为一恒定值。WR1、WR2(多圈电位器)分别用来调整Q5、Q6静态电流与输出零点,  本机调试较简单,先把WR1、WR2调至最小位置,然后缓慢调节WR1、WR2使R12、R11上压降为40mV(200mA)。测量输出点,再微调W1或W2使输出点电压控制在5mV以下。然后预热半小时后,再重调一下,即可接入音箱试音。主观评价,该功放信噪比高,低音丰满,有弹性,高音纤细流畅。
    运放采用NE5532双运放,Q1、Q2选中功率管IN5550、5401等,末级功放管可选用三肯对管TIP41C、TIP42C或TIP36C、TIP35C等音频对管,电阻用1/4W金属膜电阻。

NE5532运放制作开环式功放电路图

Tags:NE5532,功放电路图,开环功率放大器,放大器
