三菱PLC的FROM指令详解

 三菱PLC的`FROM`指令用于从PLC增设的特殊单元（例如，FX2N-4AD）的缓冲存储器（BFM）读取数据并将其传送到可编程控制器的一个指定寄存器。该指令具有以下格式：

FROM K1 K2 D0 K2 *

K1: 特殊模块的地址编号，只能用数值，范围: 0---7

K2: 特殊模块的缓冲存储器起始地址编号，只能用数值，范围: 0---32767

D0: 目标寄存器起始地址编号，可以使用t, c, d和除x外的位元件组合

具体来说，`FROM`指令会将特殊单元（或模块）的缓冲寄存器内容（如BFM #12, BFM #13）中的数据读取出来，并分别写入可编程控制器中的一个指定寄存器。这个指定的寄存器可以是T、C、D或者非X位的位元件组成的地址。需要注意的是，这里的地址编号必须是整数，且范围在0到32767之间。此外，`FROM`指令可以连续执行也可以使用脉冲执行方式。

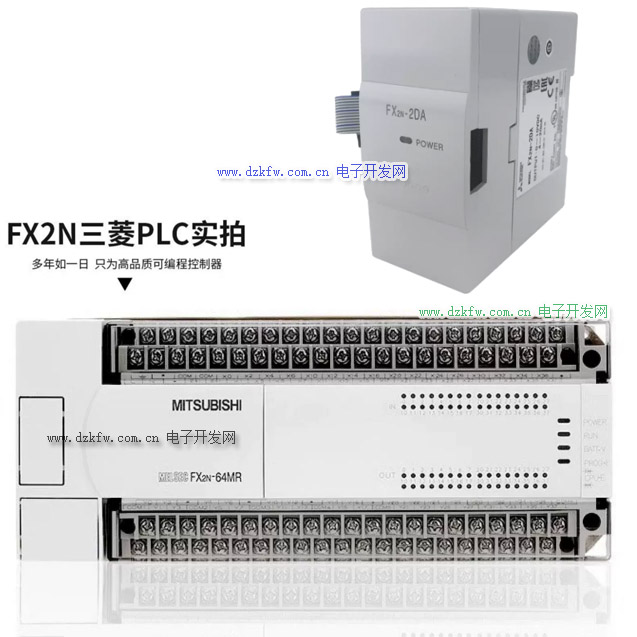

三菱FX系列PLC的FX2N-2AD使用举例


   (1)零点增益的调整    FX2N-2AD的零点和增益调整方便，模块上有零点、增益调整开关，可利用这些开关直接调整，也可以通过TO指令改写相应BFM的值，调整零点和增益。    (2)使用举例    ①模拟输入编程实例    图6-7是FX2N-2AD作为模拟输入的一个实例。

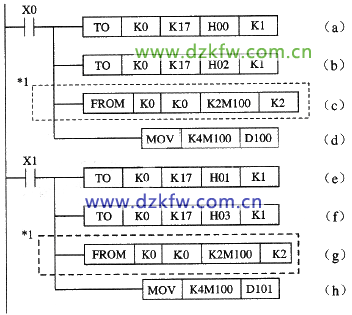

图6-7 FX2N-2AD模拟输入实例    图中，(a)～(h)各步操作含义如下。    (a)：选择A/D输入通道1。    (b): CH1的A/D转换开始。    (c):读取通道1的数字值。    (d)：通道1的高4位移到下面的8位位置上，并存储到D100中。    (e):选择A/D输入通道2。    (f):通道2的A/D转换开始。    (g)：读取通道2的数字值。    (h)：通道2的高4位移到下面的8位位置上，并存储到D101中。    通道1的输入执行模拟到数字的转换：X000。    通道2的输入执行模拟到数字的转换：X001。    A/D输入数据CH1：D100（用辅助继电器M100～M115替换，只分配一次这些号码）。    A/D输入数据CH2：D101（用辅助继电器M100～M115替换，只分配一次这些号码）。    *1：当使用FX0N PLC时，按图6-8所示方式更改*1电路：

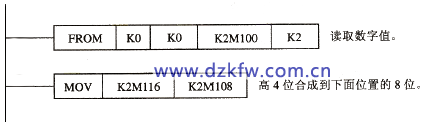

图6-8 使用FX0N PLC的改进电路    ②计算平均值数据程序举例    在图6-7模拟输入程序实例之后添加图6-9所示程序，当读取的数字值不稳定时，使用平均值数据。


图6-9 平均数程序    图中(a)～(g)各步操作含义如下。    (a):数据的初始化。    (b):采样频率计数。    (c):通道1总的输入数据。    (d):通道2总的输入数据。    (e):采样频率的比较，K20为平均频率。    (f)：计算通道l的平均值，并将结果存储在D111和D110中。    (g)：计算通道2的平均值，并将结果存储在D113和D112中。    PLC的资源分配。    通道1的A/D输入数据：D100。    通道2的A/D输入数据：D102。    采样频率：D118。    采样频率和平均频率的一致性标志：M113。    通道1的平均值：D111，D110。    通道2的平均值：D113，D112。    *1上面所用的程序实例得到的值为平均值的20倍。在1～262 144的取值范围内进行平均频率的计算。
